在工业水处理、化工流体投配、环保加药及自动化消毒管网设计中，新道茨计量泵进出口管径尺寸是管路系统水力计算、管道配件选型与现场规范安装的核心基础参数。新道茨（NEWDOSE）计量泵产品线丰富，涵盖微小流量的电磁隔膜计量泵（如 DFD、DP、DM、DC 系列）以及大中排量的机械隔膜计量泵（如易道茨 E 系列、工业级 NDJ 系列、大流量 ND2000 系列）。不同流量区间与泵头材质对应的进出口接口形式、螺纹规格以及适配的管路通径存在显著差异。

如果前期未准确掌握新道茨计量泵进出口管径尺寸，容易导致现场管路无法对接、管径过细引发吸入气蚀、或管径过粗造成流速过低与脉冲沉淀。全面理清新道茨各系列计量泵的进出口尺寸对照关系，有助于工程技术人员高效完成管网深化设计。本文将系统拆解新道茨各类计量泵的软管规格、硬管螺纹/法兰尺寸、流速核算原则及接口安装注意事项。

认识新道茨计量泵进出口接口的核心连接形式

深入了解新道茨计量泵进出口管径尺寸，首先需要明确其主流的管路连接结构：

• 软管锁母卡套连接（电磁泵标配）：通过泵头单向阀接头处的锥形倒刺套嘴与外侧旋紧螺母，将耐腐蚀软管（PE、PVC、PTFE）紧密锁死在接头上，密封可靠且拆装极为便捷。
• 管螺纹与双活接连接（中小流量机械泵）：采用国标公制/英制管螺纹（如 G1/2"、G3/4"、G1"）或 UPVC/PVDF 工业双由令（活接）连接，便于与现场硬质工程塑料管道粘接或热熔。
• 国标/美标工业法兰连接（大排量机械泵）：针对 500 L/h 以上的大流量重载机械隔膜泵，通常采用 DN25、DN40、DN50 等规格的标准法兰连接，以承受大口径流体的高压往复冲击。

+-------------------------------------------------------------------------------+
|                     新道茨计量泵进出口管径连接形式分类示意                    |
|                                                                               |
|  【电磁隔膜泵】 ===> 锥形卡套锁母 ===> 适配 PE/PVC/PTFE 软管 (如 Φ6×Φ9, Φ9×Φ12)  |
|                                                                               |
|  【小型机械泵】 ===> 内/外管螺纹/活接 => 适配 UPVC/PVDF 硬管 (如 DN15, DN20)     |
|                                                                               |
|  【大型机械泵】 ===> 工业对夹法兰 ===> 适配 碳钢/不锈钢/塑料管 (如 DN25, DN40)   |
+-------------------------------------------------------------------------------+

新道茨电磁隔膜计量泵进出口管径尺寸全览

新道茨电磁隔膜泵主要用于微量及中小流量投加（额定排量 0.38 L/h ~ 55 L/h），其进出口管径多以**软管外径×内径（OD×ID）**进行标定：

1. 微小流量系列（0.38 L/h ~ 6 L/h）

• 标配软管规格：Φ6×Φ4 mm（外径 6mm，内径 4mm）。
• 接口材质与形式：PP/PVC/PVDF 卡套锁母，吸入端配置透明 PVC 增强软管或软质吸液管，排出端配置高承压半硬质白色 PE/PTFE 管。

2. 中等流量系列（8 L/h ~ 24 L/h）

• 标配软管规格：Φ9×Φ6 mm（外径 9mm，内径 6mm）。
• 应用特征：此规格为水处理加药领域最为普及的通用软管尺寸，兼具优异的柔韧性与抗压刚度。

3. 大流量电磁系列（30 L/h ~ 55 L/h）

• 标配软管规格：Φ12×Φ9 mm 或 Φ10×Φ6 mm（高压型）。
• 应用特征：为了降低大排量电磁吸液时的管路沿程阻力，吸入端管径加大至内径 9mm，有效避免泵腔充盈不足。

新道茨机械隔膜计量泵进出口管径尺寸对照

针对大流量、高扬程的新道茨机械隔膜泵，进出口管径依据流量阶梯递增，主要采用螺纹与法兰接口：

1. 易道茨 E 系列与小型机械泵（15 L/h ~ 120 L/h）

• 进出口通径：DN15（对应工程公称直径 1/2 英寸）。
• 连接规格：外螺纹 G1/2" 或自带软管转接头（可配 Φ12×Φ9 mm 软管，亦可接 DN15 UPVC 硬管活接）。

2. 工业级 NDJ 系列机械泵（100 L/h ~ 500 L/h）

• 进出口通径：DN15 ~ DN20（对应 1/2 英寸至 3/4 英寸）。
• 连接规格：G1/2"、G3/4" 内/外螺纹连接，或选配 DN20 标准塑料/不锈钢法兰。

3. 重载大流量 ND2000 系列机械泵（500 L/h ~ 2000 L/h 以上）

• 进出口通径：DN25 ~ DN50（对应 1 英寸至 2 英寸）。
• 连接规格：标配 HG/T 20592 国标法兰（PN1.0/PN1.6 MPa）或 ANSI 美标法兰，确保大流速往复脉冲下的结构刚性。

新道茨计量泵全系列进出口管径尺寸选型对照表

下表汇集了新道茨主流产品系列的流量、标准接口形式及推荐管径规格：

进出口管径尺寸的水力流速核算与放大原则

在管路系统设计中，除了直接对照泵头接口尺寸外，还必须根据流体力学流速限制对管径进行复核与科学放大：

1. 吸入管路流速控制（防气蚀核心）：
• 计量泵在吸液冲程中依靠瞬时负压吸入液体，流速过高会导致泵腔发生气蚀。
• 设计流速标准：吸入管路内部流速应严格控制在 之间。
• 长距离放大原则：若吸入管路总长度超过 1.5 米、吸程超过 1 米、或输送粘度大于 200 cP 的介质（如 PAM、浓硫酸），吸入管径必须比泵头原配接口口径放大 1~2 档（例如泵头为 DN15，吸入管路采用 DN20 或 DN25 管道，在泵入口处通过同心变径管接入）。
2. 排出管路流速控制（平抑水锤核心）：
• 设计流速标准：排出管路内部平均流速建议维持在 。
• 排出管径过细会导致沿程阻力呈平方级飙升，造成管网背压过载；排出管径过粗则会降低流速，导致加药脉冲停顿阶段管道内部易产生固体药剂沉淀。

现场管路连接与管径适配的核心操作禁忌

• 严禁吸入管径小于泵头入口通径：若人为使用异径接头将吸入管径缩小（例如将 Φ9×Φ6 软管缩减为 Φ6×Φ4），会导致吸液阻力倍增，泵腔无法充满药液，引起流量大幅衰减并产生异常机械噪音。
• 软管必须垂直切口并推顶到底：使用专用切管刀将 PE/PVC 软管端面垂直平整切齐，装配时必须将软管彻底推入单向阀接头锥形台阶的最底部，再旋紧锁母，防止受压后软管脱落漏液。
• 硬管连接严禁在单向阀螺纹处缠绕生料带：新道茨单向阀进出口接头依靠端面氟橡胶（FKM）或 EPDM 的 O 型圈受力压紧密封，在螺纹处缠绕生料带会导致密封圈无法压紧到位而引发渗漏。
• 长距离排出硬管必须配置活接与减震管卡：机械泵排出端采用硬管（UPVC、PPR、不锈钢）连接时，靠近泵头处必须加装活接头以便维保拆卸，且沿线每隔 1.0~1.5 米必须设置刚性固定支架与减震管卡。

结论

精准掌握新道茨计量泵进出口管径尺寸是加药工程设计、安装施工与精准计量的基本前提。从微小流量电磁泵的 Φ6、Φ9、Φ12 毫米软管卡套，到大中流量机械隔膜泵的 DN15~DN50 螺纹与标准法兰，合理选择匹配的管道通径，严格落实“吸入管低流速防气蚀、长距离与高粘度介质适度放大管径、端面 O 型圈压紧密封”的施工准则，能够从源头消除吸入不足、管网超压与接头脱落隐患，确保新道茨计量泵在各类严苛水处理与化工投配工况中长期稳定、精准运行。

常见问题解答（FAQ）

Q1：新道茨电磁计量泵标配的 Φ9×Φ6 mm 软管，可以直接用外径 8mm 的气动气管代替吗？

绝对严禁盲目替代。外径 8mm 的气管套在新道茨 9mm 锥形接头上时尺寸偏小，强行套入会撑裂软管；即便勉强锁紧，由于外径公差不匹配，在 3 bar 以上加药压力下极易发生高压爆管或脱管漏酸事故；必须使用与接头严格匹配的 Φ9×Φ6 mm 原厂耐压防腐软管。

Q2：输送粘稠的聚丙烯酰胺（PAM）溶液时，进出口管径需要专门加大吗？

需要专门加大。PAM 溶液具有高粘度与高流动阻力特性，如果继续使用原配细管，泵在吸液冲程中会因阻力过大导致充盈不足，使实际出药量大幅萎缩；建议将吸入端管路内径放大 1~2 个规格，缩短吸入距离，并降低泵的运行冲程频率。

Q3：为什么新道茨机械隔膜泵的排出管径比吸入管径看起来更细？

在部分工程现场，设计人员会特意将吸入管径选大（如 DN25 保证进料顺畅不气蚀），而排出管径选用略小的标准管径（如 DN20 维持 1.2 m/s 左右的合理流速，防止低流速下药液在管道底部沉淀结壳）；这种“进大出小”的水力配置在加药工程中属于标准的优化做法。

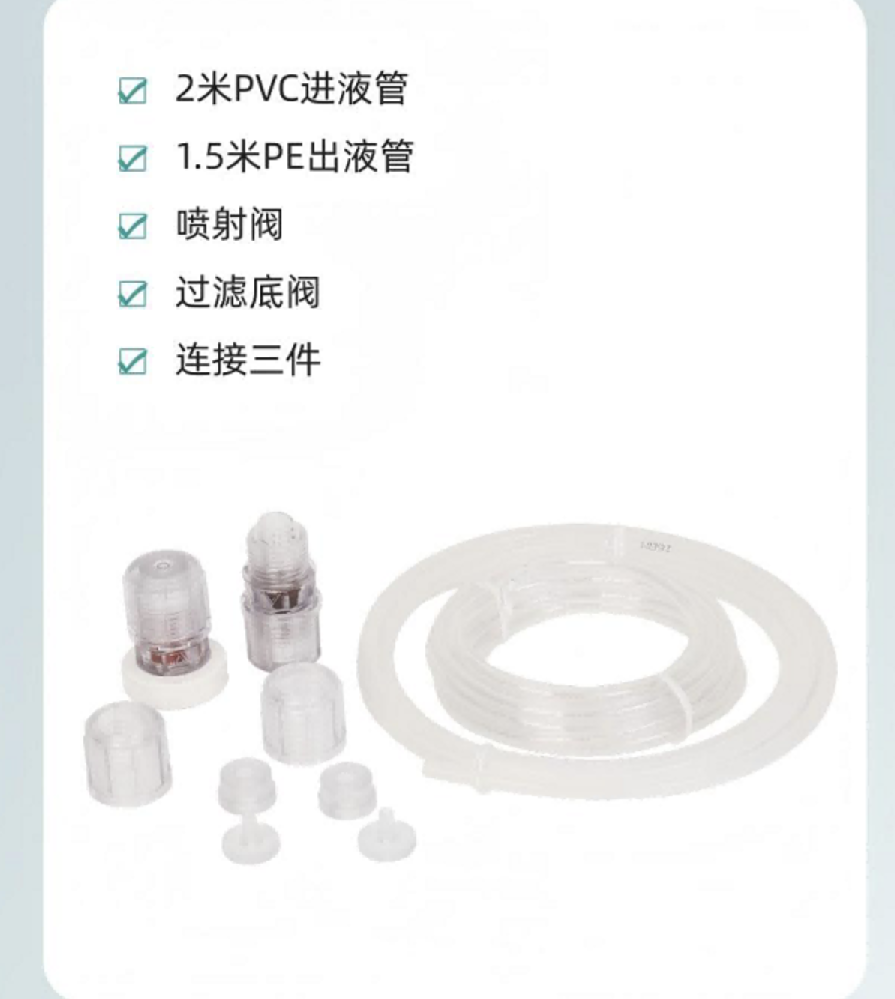

Q4：新道茨电磁泵排出管路标配的透明软管和白色硬管有什么区别？该怎么接？

标配包装中通常包含两根管：透明软质 PVC 管为吸入管（质软便于下垂至药桶底部，且透明便于观察吸液与气泡情况）；半透明白色半硬质 PE/PTFE 管为排出管（抗压强度高，能够耐受 7~10 bar 工作压力）；严禁将透明软管误装在排出端，以防受压鼓包爆裂。

Q5：机械隔膜计量泵的法兰接口是国标还是美标？安装时需要注意什么？

新道茨机械泵标准法兰接口通常采用 HG/T 20592 国标尺寸（公称压力 PN1.0 或 PN1.6 MPa）；在与外部管网法兰对接时，法兰密封面之间必须垫入耐腐蚀的 PTFE 或全包覆橡胶垫片，紧固螺栓时需采用十字对角交叉法均匀分步拧紧，防止单边受力造成塑料法兰开裂。
