在工业水处理加药、环保工程、纯水制备及精细化工流体投配系统中，新道茨计量泵怎么更换主板是电气技术人员、仪表工程师及设备维保人员经常需要面对的核心维修课题。新道茨（NEWDOSE）电磁隔膜计量泵（如 DFD、DP、DM、DC 等系列）以及智能机械计量泵电控箱的核心驱动与逻辑控制，高度依赖内部高集成度的微电脑主板。当现场遭遇雷击浪涌、强电短路误接、潮湿酸雾侵蚀或电磁线圈过载时，主板上的整流桥、驱动可控硅、滤波电容或微处理器芯片极易受损，导致设备出现面板不亮、推杆不动作、4-20mA 信号失真或死机报错等故障。

掌握标准规范的新道茨计量泵主板更换流程，不仅能够快速恢复加药系统的自动化运行，还能从源头上杜绝新主板二次烧毁的隐患。本文将系统拆解新道茨计量泵主板的故障判定、安全拆装步骤、电气端子与航空插头接线定义、上电调试参数复位以及防腐防潮维护要点。

判定新道茨计量泵主板损坏的核心排查逻辑

在正式决定更换主板前，应先通过以下排查逻辑确认是否确系主板硬件损坏，排除外部电源与接线问题：

• 完全无响应（黑屏）：使用万用表测量输入端确认有 220V AC 交流电输入，但控制面板数码管/液晶屏完全不点亮。重点排查主板前端的内置微型玻璃保险管或压敏电阻是否击穿烧黑。
• 通电点亮但推杆不动作：面板显示正常，按下 START 键启动，面板冲程频率指示跳动，但电磁推杆完全无吸合吸药动作（排除电磁铁线圈断路后，通常为驱动可控硅或续流二极管击穿）。
• 自动化信号失效：切换至自动模式后，接入标准的 4-20mA 模拟量信号或脉冲信号，主板完全不响应调速，通常为信号隔离光耦芯片或 AD 转换模块烧毁。
• 通讯中断报错（DC 系列）：RS485 通信总线正常连接，但上位机始终无法读取从站数据，通常为 485 通讯接口芯片损坏。

+-------------------------------------------------------------------------------+
|                     新道茨计量泵主板更换标准流程逻辑                          |
|                                                                               |
|  [安全断电/电容放电] --> [拍照记录原始接线] --> [拆卸旧板与清理壳体]          |
|                                                      |                        |
|                                                      v                        |
|  [排气/标定试运行] <-- [参数复位与信号校准] <-- [装配新主板并做防腐密封]     |
+-------------------------------------------------------------------------------+

更换主板前的安全准备与工具配置

由于计量泵主板内部包含高压储能滤波电容，且加药间环境多富含腐蚀性酸雾，更换作业必须严格遵守以下安全规范：

1. 绝对断电与电容泄放：
• 切断计量泵前端配电箱的主电源断路器，拔下电源插头，悬挂“设备检修，严禁合闸”警示牌。
• 关键安全步骤：设备断电后必须静置等待 3~5 分钟，让主板内部的大容量电解电容通过泄放电阻充分放电，防止拆卸时残余高压电击伤人员或短路损坏元件。
2. 工具与耗材准备：
• 防静电手环、十字螺丝刀、精密一字螺丝刀、万用表、尖嘴钳、热缩套管、绝缘防水密封胶（或三防漆）、干燥洁净抹布。
3. 拍照记录原始接线：
• 打开外壳后，在拆卸任何端子前，务必使用手机对原始主板的接线位置、端子排分色、跳线帽插向及电磁线圈引脚进行多角度清晰拍照，作为后续接线对照基准。

新道茨电磁计量泵主板拆卸与物理安装实操步骤

按照以下标准化机械与电气拆装步骤进行新旧主板替换：

1. 拆卸机身电气后盖/顶盖

• 使用十字螺丝刀逆时针旋松固定在计量泵后部或顶部的 4 颗防腐紧固螺钉。
• 平稳向前移开后盖，注意后盖与机身之间连接的显示排线或航空插头引线，轻按排线卡扣拔下排线插头，将外壳完全分离。

2. 断开主板连接端子与螺钉

• 使用精密一字螺丝刀松开接线端子排上的锁紧螺钉，依序拆下 220V 动力电源线（棕 L、蓝 N、黄绿 PE）、电磁线圈输出线以及外部信号线。
• 旋下固定主板在塑料机壳定位柱上的 4 颗微型绝缘自攻螺丝，双手握住主板边缘，将旧主板平稳取出。

3. 清理壳体内部环境与检查线圈

• 观察机身内腔是否有渗液、药雾凝结水或受潮发霉痕迹；若有水汽，使用无尘布擦拭干净并使用热风枪低温吹干。
• 使用万用表电阻档测量电磁铁线圈的直流电阻值（正常通常在数十欧姆至百余欧姆区间），确认线圈无短路或对地击穿现象，防止损坏的新线圈再次瞬间烧毁新主板。

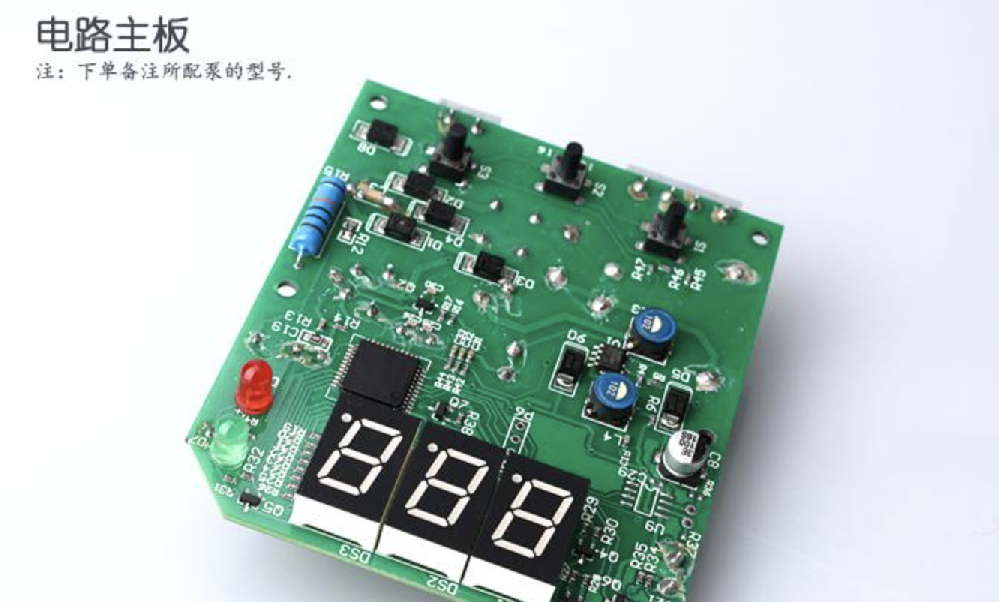

4. 安装新道茨原厂新主板

• 检查新主板型号版本是否与原机完全一致（例如 DM 模拟量板、DP 脉冲板或 DC 通讯板）。
• 将新主板正对机壳定位柱放入，拧入 4 颗绝缘螺丝均匀固定（手感紧固即可，严禁过度用力拧裂塑料支柱）。

核心接线定义与电气端子对照表

重新接线时，严格参照此前拍摄的照片与下表中的标准端子定义进行接线，严禁错接交叉：

主板更换后的参数配置、校准与开机调试

新主板装配完毕并复原外壳后，必须进行初始系统参数配置与试运行验证：

1. 通电与系统自检

• 确认机壳周边密封圈完好装入密封槽，对角紧固后盖螺丝，压紧防水锁紧接头（PG 头）。
• 插上电源通电，观察面板屏幕是否正常完成开机自检倒计时，指示灯与数码管是否全亮正常。

2. 核心运行参数复位与设定

• 模式切换核对：按面板 MODE / A/M 键，确认能够在手动（Manual）与自动（Auto）模式之间顺畅切换。
• 手动全速测试：在手动模式下，将冲程频率通过增减键（▲/▼）设定至最大满量程（如 120 次/分），按下 START 键，倾听推杆吸合声音是否清脆有力且节奏均匀。
• 信号范围校准（DM 系列）：进入二级设置菜单，核对 4mA 对应的起步频率（通常设为 0）与 20mA 对应的满负荷频率（通常设为最大），接入信号发生器校验调速线性度。
• 通信地址设定（DC 系列）：在系统菜单中重新为该泵分配独立的 Modbus 从站地址（Slave ID）并匹配波特率（如 9600 bps）。

3. 流量现场重新标定

• 主板微处理器内的默认脉冲宽度与出厂基准可能与旧板存在微弱差异。接入吸入端流量标定柱，在真实工作背压下运行 3 分钟，核对实际排量并进行参数补偿修正。

现场更换主板的核心技术禁忌

• 严禁带电热拔插接线端子：任何线缆的插拔与端子螺丝紧固必须在切断主供电电源且电容泄放完毕后进行，带电操作极易击穿高灵敏度 CMOS 芯片。
• 严禁用强电接触弱电航插：液位端子、4-20mA 端子及 RS485 接口均为低压信号接口，严禁将 220V 动力线误接入，否则会瞬间烧毁整块主板电路。
• 严禁省略防水密封胶圈装配：加药间内充满酸碱挥发气体。后盖边缘与 PG 进线接头的密封橡胶圈必须涂抹微量凡士林后压平复位，防止酸气渗入导致新主板铜箔线路在数月内电化学腐蚀短路。

结论

掌握新道茨计量泵怎么更换主板的标准技术规范，是保障工业自动化加药系统快速排障、平稳运行与延长控制元器件寿命的关键。在维保实操中，严格落实断电静置放电安全规程、排查电磁线圈健康度、按图索骥精准复原各电气端子、强化壳体防腐防水密封，并完成规范的参数设定与流量复核，能够从根本上规避新板再次击穿风险，确保新道茨智能计量泵迅速恢复卓越的计量精度与控制稳定性。

常见问题解答（FAQ）

Q1：新道茨计量泵更换新主板后，屏幕点亮但面板按键按下去毫无反应是怎么回事？

首先检查面板显示屏与底座主板之间的柔性排线是否插反、松脱或针脚折弯接触不良；其次检查主板是否处于“按键自锁（Keypad Lock）”状态，长按特定的组合键（通常为 ENTER 键或同时长按 ▲/▼ 键 3~5 秒）即可解除面板锁定。

Q2：为什么刚换上的新主板，一通电就瞬间再次烧毁保险管或冒烟？

这通常是因为设备存在外部短路隐患未提前排查：第一，电磁铁驱动线圈内部发生匝间短路或对地绝缘击穿，通电瞬间产生极大的过载短路电流；第二，220V 动力火线误接到了主板的低压弱电端子或线圈输出端；第三，壳体内有积水或导电金属碎屑造成线路短路。

Q3：更换新主板后，没有接加药桶液位计，为什么计量泵一直报“LEVEL / 缺药报警”无法启动？

新道茨智能主板默认开启了低液位联锁保护功能。如果现场未配置浮球液位计，浮球输入端口处于开路状态，主板会误判为储药桶缺药而锁定停机；此时只需在二级菜单中将“液位报警（Level Alarm）”功能关闭，或在液位信号接线端子两端加装一根短接导线即可。

Q4：新道茨不同型号（如 DM 系列与 DFD 系列）的主板可以互相通用替换吗？

不能盲目替换。虽然机壳尺寸可能一致，但 DFD 为基础手动调频板，DM 板带有 4-20mA 模拟量处理电路与专用光耦隔离芯片，DP 板带有脉冲运算芯片，DC 板集成了 485 通信模块；必须根据泵身铭牌完整型号选用对应功能的原厂主板。

Q5：如何防止新更换的新道茨主板在加药间潮湿酸雾环境下再次腐蚀受损？

第一，装配前在新主板的正反面关键线路区域均匀喷涂一层工业级绝缘“三防漆（防潮、防盐雾、防霉菌）”；第二，确保电缆进线葛兰头（PG 头）锁死，并为电缆预留向下的 U 型滴水弯；第三，在机壳内部放置一小包干燥剂，防止凝结水聚集。
