在现代精细化工、水处理环保工程以及工业自动化加药系统中，高精度的化学药剂投加已成为确保工艺达标的核心命脉。作为这些系统的“动力心脏”，计量泵以其能够精确输送液体的特性，被广泛应用于各类严苛工况。而在日常运维与设备调试中，工程师们最常操作的动作，就是旋转泵体上的那个流量调节手轮。

那么，当我们旋转手轮时，泵体内部究竟发生了怎样的机械物理变化？为什么有时候拧不动，有时候又会导致流量失准？想要彻底掌控加药精度，不仅要知其然，更要知其所以然。今天，作为在流体控制领域拥有丰富经验的创作者，我将为您深度拆解计量泵冲程调节原理。本文全面符合现代 SEO 优化标准，将用最通俗易懂的语言，带您看透机械隔膜泵与电磁泵背后的流量控制密码，助您在现场选型与维保中游刃有余。

一、 基础概念解码：什么是计量泵的冲程？

在探讨计量泵冲程调节原理之前，我们必须先厘清两个流体力学中的基础概念：冲程长度与冲程频率。

计量泵本质上是一种往复式容积泵，其液力端通常由隔膜（或柱塞）和进出口单向阀组成。当电机或电磁铁驱动连杆机构时，隔膜会在泵腔内做前后往复的直线形变运动。

1. 单次冲程（Stroke）：隔膜从最前端（排出死点）退回到最后端（吸入死点），再重新向前推进的一个完整循环。
2. 冲程长度（Stroke Length）：隔膜在泵腔内单次前后移动的物理直线距离。移动距离越长，泵腔容积变化越大，单次吸入和排出的药液体积就越多。
3. 冲程频率（Stroke Frequency）：计量泵在每一分钟内完成冲程循环的次数（通常单位为 SPM）。

计量泵的最终输出流量，就是单次冲程排出体积乘以每分钟的冲程频率。因此，改变流量最直接的物理手段，就是调节冲程长度。

二、 核心解密：机械隔膜计量泵冲程调节原理

对于重载大流量的机械隔膜计量泵（如使用交流电机的设备），其内部通过一套精密的机械连杆与偏心机构来实现能量转换与行程限制。这也是计量泵冲程调节原理中最经典、最精妙的部分。

1. 偏心凸轮与弹簧复位机构

机械计量泵的电机在通电后是匀速、连续旋转的。电机主轴带动减速齿轮箱（通常是蜗轮蜗杆结构），带动一根偏心轴旋转。偏心轴推动一根连杆（推杆）向前运动，挤压隔膜完成“排出”动作；当偏心轴转过最高点时，推杆在强力复位弹簧的作用下向后退回，拉动隔膜完成“吸入”动作。

2. 限位挡块的物理拦截

当我们旋转计量泵外部的冲程长度调节手轮时，实际上是在旋转一根内部带有精密螺纹的丝杆。这根丝杆的末端连接着一个物理限位挡块（或改变连杆的偏心支点）。

• 调小冲程（如 30%）：丝杆向前推进，挡块向前移动。当复位弹簧试图将推杆推回最后端时，推杆被挡块半路“截停”了。推杆无法完全退回，因此下一次偏心轴转过来时，推杆的实际有效推进距离就变短了。
• 调大冲程（如 100%）：丝杆向后退，挡块后移。推杆可以毫无阻挡地被弹簧推回到最末端，从而在下一次循环中获得最大的行程，单次排出体积达到最大。

通过这种“限制推杆回退距离”的机械逻辑，电机依然在 100% 匀速旋转，但隔膜的实际往复距离却被无级改变了。

三、 数字化进阶：电磁计量泵冲程调节原理

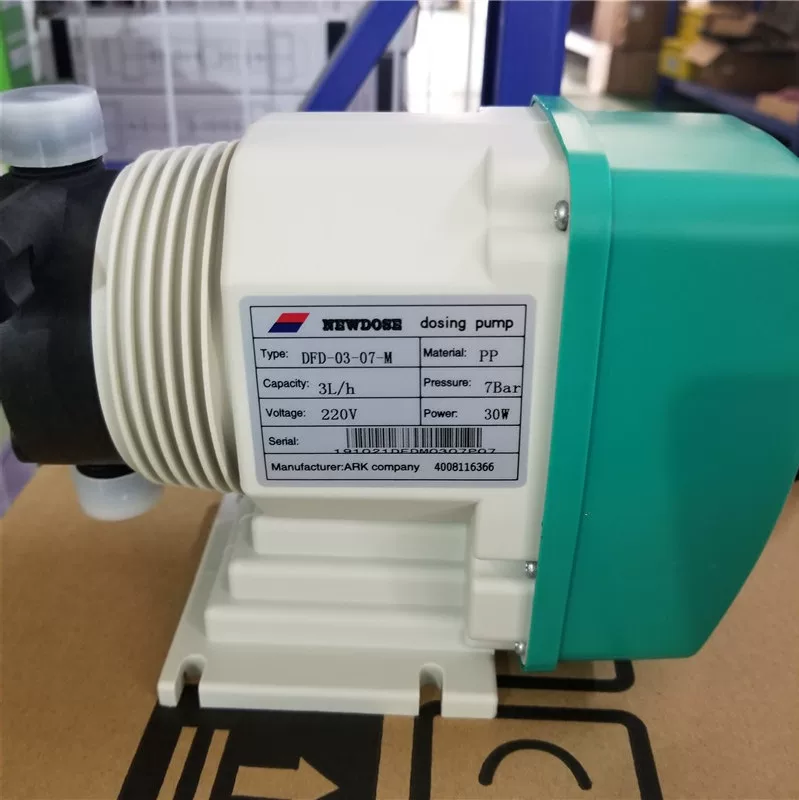

针对微量、精密加药工况，现代水处理广泛采用电磁隔膜计量泵。其计量泵冲程调节原理与机械泵在思路上有异曲同工之妙，但在驱动方式上截然不同。

电磁泵没有旋转的电机和齿轮箱，而是依靠内部的一块高功率电磁线圈。当控制电路板发出脉冲电流时，电磁线圈瞬间产生强大磁场，将金属衔铁（推杆）猛烈吸合向前，挤压隔膜排水；断电瞬间，弹簧将衔铁迅速弹回，完成吸水。

在电磁泵顶部，通常也有一个机械冲程调节旋钮。这个旋钮同样连接着一根微步进螺纹杆。旋紧它，就是从后方物理顶住了衔铁的回退空间。回退空间越小，电磁铁下一次吸合时衔铁向前冲刺的有效距离就越短。这就是电磁泵通过机械限位来实现容积微调的底层逻辑。

四、 维保避坑铁律：为什么必须在“运行状态”下调节？

在流体施工与日常巡检中，许多新手由于不了解计量泵冲程调节原理，常常犯下一个极其致命的操作失误：在设备停机断电的状态下，用蛮力硬扭冲程调节手轮。

这一违章操作极易导致内部微细限位丝杆发生严重变形或滑丝，最终引发灾难性的流量调节失灵。

原理解析：当计量泵停机时，内部的推杆、偏心轮以及强力复位弹簧往往正好处于互相顶死的刚性受力状态。此时如果强行旋转限位丝杆，相当于在硬扛几百公斤的弹簧张力和机械摩擦力。 正确且唯一的铁律是：必须无条件在计量泵处于通电、正常跳动运转的状态下，进行冲程手轮的旋转微调！ 因为在设备运行时，推杆在不断地前后活动，限位挡块在推杆离开的瞬间是处于“无受力”空载状态的，此时旋转手轮极其轻松且不会损伤螺纹精度。

五、 智能演进：电动冲程调节器的工作逻辑

步入自动化高度集成的 2026 年，很多中大型化工厂已经不再依赖人工去现场拧手轮。为了实现中控室的闭环控制，电动冲程调节器应运而生，它是计量泵冲程调节原理的智能化延伸。

电动冲程调节器实际上是在原有的机械手轮位置，加装了一个小型的步进伺服电机和控制模块。它接收来自 PLC 的 4-20mA 模拟信号。

• 当系统需要大流量时，PLC 发出 20mA 信号，伺服电机自动将丝杆旋退至 100% 行程。
• 当系统需要微调时，PLC 发出 12mA 信号，伺服电机精确计算旋转圈数，将限位丝杆顶进至 50% 的位置。 这种软硬结合的方式，不仅彻底解放了人力，还实现了加药曲线的毫秒级跟踪，是现代危化品投加领域的标准配置。

六、 黄金协同：冲程调节与变频控制的完美配合

了解了计量泵冲程调节原理后，很多工程师会问：有了冲程调节，那变频器调速还有用吗？

实际上，在现场应用的最高能效法则中，这两者是“黄金搭档”。

• 固定最佳冲程：根据流体力学特性，计量泵隔膜的冲程过短时，进出口的单向阀（陶瓷阀球）无法被果断推开和闭合，容易产生内漏。因此，我们通常通过手动调节，将冲程长度固定在 70% 到 100% 的最佳水力学区间，锁死不再变动，以确保最干脆的阀球复位。
• 变频动态调速：把粗调和动态跟踪的任务交给变频器（改变电机转速）或电磁泵的脉冲频率板。通过改变“每分钟冲程次数”，实现从 0 到 100% 的平滑流量控制。 固定大冲程保障单向阀严密性，变频调频保障动态流量精度，这是实现长期精确计量的最优解。

结论：看透底层原理，筑牢流体安全底座

总结而言，计量泵冲程调节原理的本质，就是通过机械限位机构，人为干预并改变内部推杆在弹簧复位时的“回退死点”，从而无级、连续地改变单次冲程排出体积。

掌握了这一核心机制，我们就能在现场维保中深刻理解“带电运行调节”的刚性铁律，避免低级破坏；也能在系统自动化升级时，合理分配机械冲程锁定与电气频率变频的协同任务。在追求本质安全与绿色降本的工业制造时代，用知识武装操作，才能让精密昂贵的流体加药设备发挥出其最极致的全生命周期价值。

常见问题解答 (FAQs)

1. 如果把计量泵的冲程手轮旋钮调到 0% 刻度，泵还在转，电机和膜片会坏吗？

不会损坏。根据计量泵冲程调节原理，当调至 0% 时，限位挡块会将推杆完全顶死在最前端。此时虽然电机还在旋转，偏心轴也在转动，但由于推杆无法后退，膜片将保持静止状态，泵腔内不再产生容积变化。此时泵属于“空转无位移”状态，不会吸水排水，也不会对电机造成额外过载伤害。

2. 为什么说明书上通常建议冲程长度不要低于 30% 或 20%？

当冲程长度调得极短（如 10%）时，膜片的物理位移微乎其微。这就导致泵腔内产生的压力波和负压极其微弱，不足以干脆利落地推开或吸下进出口的重力单向阀球。阀球处于半悬浮的震颤状态，会导致严重的流体内漏与回流，使得实际加药量变得极其不稳定，彻底失去精确计量的意义。

3. 对于电磁计量泵，我是该调冲程长度，还是调冲程频率？

强烈建议优先调节冲程频率。在实际应用中，您应该将面板上的机械冲程长度固定在 80%~100% 之间，确保隔膜有充分的伸缩幅度以保证单向阀的严密性。然后，通过控制面板上的上下按键（或外部 4-20mA 信号）来改变泵的跳动频率，这样不仅调节精度更高，还能有效延长复合膜片的使用寿命。

4. 现场操作时，发现冲程调节手轮死死卡住拧不动，该怎么办？

千万不要使用管钳或扳手强行暴力硬拧！首先，请务必确认计量泵当前是否处于通电且正常运转的“跳动”状态，绝不能在停机死锁状态下调节。如果设备在运转时手轮依然卡死，说明内部的微米级调节丝杆可能因长期未保养或进水发生了严重锈蚀，应立即联系原厂维修人员进行拆解保养，强行拧转将直接导致机械报废。

5. 电动冲程调节器和加装变频器调速，两者在自动化控制上有什么区别？

两者的最终目的都是接收控制室信号实现流量的自动增减。变频器调速是通过改变交流电的频率（Hz）来改变电机的主轴转速，也就是改变计量泵的“冲程频率（SPM）”，响应速度极快，是目前大流量机型的主流方案。而电动冲程调节器则是电机转速不变，依靠步进马达去自动旋转那个限制推杆的丝杆，改变的是“单次排出容积”，适用于对冲程长度有严格特定要求的特殊精细化工况。两者选其一即可实现自动化。
