在 2026 年的现代工业流体控制、精细化工以及智慧水处理工程中，加药系统的全自动化闭环控制已成为新建项目的标准配置。传统的机械隔膜计量泵往往依靠人工手动旋转冲程手轮来改变流量，这种方式不仅效率低下，且无法与中控室的 PLC/DCS 系统实现实时的数据联动。为了打破这一瓶颈，引入变频器（VFD）对计量泵的交流马达进行调速，成为了实现自动化精准投加的最优解。

然而，在实际的电气施工现场，许多电气工程师或设备安装人员在面对变频改造时，常常会遇到接线混乱、信号干扰、甚至因为接错线导致电机低频烧毁的严重事故。看懂并正确应用新道茨计量泵变频控制接线图，是保障整个自动化加药系统平稳、长效运行的先决条件。本文将作为一份由资深流体自动化工程师撰写的实战指南，为您深度拆解变频控制的布线逻辑、防干扰规范以及调试避坑要点。

一、 为什么自动化加药偏爱变频控制？

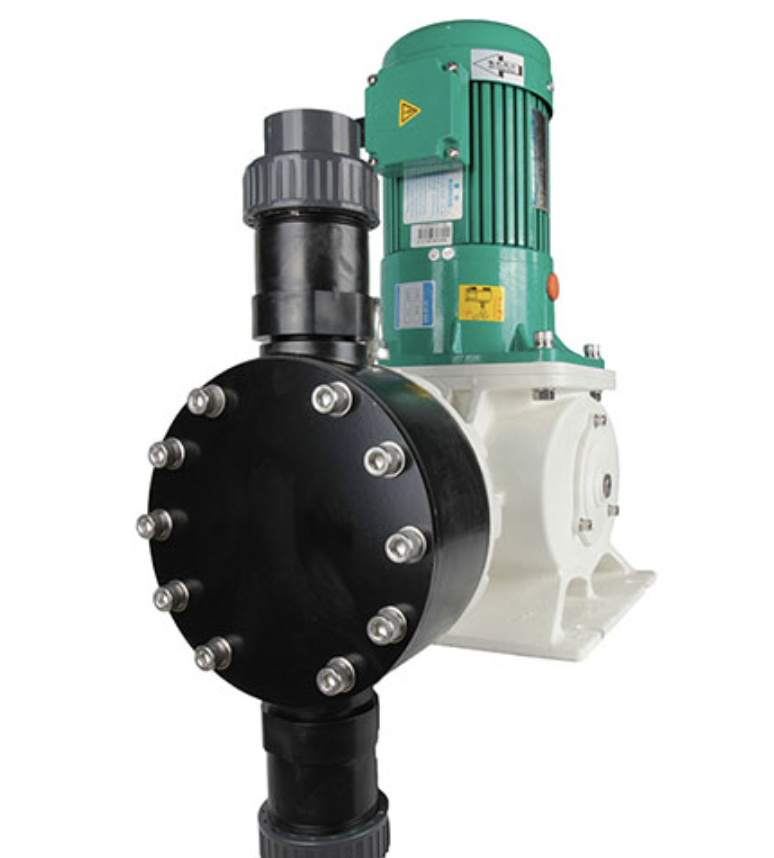

在探讨新道茨计量泵变频控制接线图之前，我们需要先了解变频控制的核心价值。新道茨（NEWDOSE）的重载大流量系列（如 NDJ、ND2000、NDWS 系列）标配的是三相交流异步电机。

计量泵的实际输出排量是由“单次冲程排出体积”与“每分钟冲程次数”共同决定的。通过变频器改变输入电机定子的电源频率（Hz），可以无级平滑地调节电机的转速，从而改变计量泵的冲程频率。当中控室的水质在线监测仪（如 pH 计或余氯仪）检测到水质波动时，PLC 会输出一个 4-20mA 的模拟信号给变频器，变频器随即调整计量泵转速，实现毫秒级的加药量实时动态跟踪。这种响应速度是人工手动调节永远无法比拟的。

二、 变频选型的刚性前提：独立强冷风扇（AVF配置）

在规划新道茨计量泵变频控制接线图时，有一个极其致命的雷区经常被新手踩中：直接将普通的标准三相电机接上变频器进行低频运转。

• 普通电机的致命伤：标准电机的散热风扇是与电机主轴同轴联动的。当变频器将频率降低（例如降至 20Hz 以下）时，电机主轴转速变慢，风扇的排风量呈指数级断崖式下降。此时电机内部线圈产生的热量无法散出，半小时内就会导致电机烧毁。
• 新道茨 AVF 变频专用电机：为了实现安全的变频调速，新道茨官方要求在选型时必须指定 AVF 变频电机配置。这种电机的尾部加装了一个独立供电的恒速强冷风扇。无论主电机的转速被变频器压得多低，独立风扇始终以全速运转，提供源源不断的强劲冷风，彻底锁死电机的温升红线。

三、 核心拆解：新道茨计量泵变频控制接线图的布线逻辑

虽然不同品牌（如西门子、ABB、施耐德或汇川）的变频器面板端子排布略有差异，但一套标准的新道茨计量泵变频控制接线图在拓扑结构上永远分为三个相对独立的电气回路。请现场电工严格按照以下逻辑进行施工：

1. 主动力回路布线（高压强电区）

这是驱动计量泵心脏运转的能量通道。

• 变频器进线（Input）：将厂区配电柜引出的三相 380V 工业交流电，接入变频器顶部的输入端子（通常标识为 R、S、T 或 L1、L2、L3），并务必接好保护接地线（PE）。
• 变频器出线（Output）：从变频器底部的输出端子（通常标识为 U、V、W 或 T1、T2、T3）引出三根动力线，直接接入新道茨计量泵主电机的接线盒内。
• 特别警告：在变频器与计量泵电机之间的 U、V、W 线路上，绝对严禁加装任何交流接触器或空气开关。如果在变频器运行输出状态下突然断开接触器，产生的极高反向感应电动势会瞬间击穿变频器内部的 IGBT 逆变模块。

2. 独立散热风扇回路（恒速供电区）

这是最容易接错导致烧机的环节，在新道茨计量泵变频控制接线图中必须单独标出。

• 独立接线：变频电机尾部的独立冷风扇拥有自己单独的接线盒。风扇的电源绝对不能从变频器的 U、V、W 输出端引取！ 必须从配电柜的 380V 或 220V（具体看风扇铭牌电压）工频市电母线上单独拉线供电。
• 联锁保护控制：在 PLC 控制逻辑中，必须设置“风扇先行”联锁。即：系统发出启动指令后，独立风扇必须先通电运转，延迟 3 秒后，变频器才允许向主电机输出频率；停机时，变频器先停止输出，风扇需延时运转 3 分钟进行散热后方可断电。

3. 控制信号与反馈回路（低压弱电区）

这是实现自动化加药的大脑神经。

• 启停控制信号：通常将变频器的运行指令端子（如 DI1 和 COM）连接至 PLC 控制柜的一个无源干接点继电器上，闭合即代表启动新道茨计量泵，断开即为停止。
• 4-20mA 频率给定信号：将 PLC 模拟量输出模块发出的 4-20mA 电流信号线，正极接入变频器的模拟量输入正端（通常标为 AI1+），负极接入模拟量输入负端（通常标为 GND 或 AI1-）。通过调整变频器内部参数，将 4mA 映射为下限频率，将 20mA 映射为 50Hz 上限频率。

四、 现场布线规范与抗电磁干扰（EMC）对策

变频器在进行交-直-交逆变时，会向周围空间辐射大量的高频电磁谐波。如果现场布线不规范，微弱的 4-20mA 信号会被严重干扰，导致计量泵流量忽大忽小、疯狂“发飘”。在执行新道茨计量泵变频控制接线图施工时，必须严守以下 EMC 规范：

1. 强弱电彻底分离敷设：变频器输出到电机的动力线（高压强电）与 4-20mA 模拟信号线（低压弱电）严禁穿在同一根导管或敷设在同一个桥架线槽内。两者必须平行分开走线，间距至少保持 30 厘米以上。如不可避免需要交叉，必须呈 90 度直角垂直交叉。
2. 强制使用双绞屏蔽线：所有的 4-20mA 控制信号线必须选用 RVVP 铜芯屏蔽双绞线。
3. 屏蔽层单端接地：信号线的金属屏蔽网层，必须在 PLC 控制柜侧进行可靠的单端集中接地。严禁在 PLC 侧和变频器侧同时两端接地，否则厂区地电位差会形成地环流，反而对信号造成毁灭性干扰。

五、 黄金协同：变频调速与机械冲程的完美配合

电气接线完成后，新道茨计量泵的实际投加量控制就进入了机械与电气“软硬结合”的调试阶段。

现场操作的黄金法则是：固定机械冲程，变频动态调速。 首先，将新道茨机械泵侧面的冲程长度调节手轮旋转并固定在一个最佳的物理做功区间，通常推荐锁定在 80% 到 100% 的刻度位置。在这个区间内，PTFE 膜片的冲程长、挤压充分，进出口单向阀组件的闭合开启最为干脆利落。 随后，锁死机械冲程不再人工触碰。全权交由中控室通过改变 4-20mA 信号，让变频器在设定的频率区间内动态调节电机转速。这种控制方式不仅调节精度极高，更能最大程度延长传动偏心轴和膜片的使用寿命。

六、 变频运行的频率上下限红线设置

在变频器的参数调试中，不要以为频率可以随意设置。设定合理的上下限红线，是保护新道茨计量泵本体安全的最后一道防线。

• 最高频率限制（50Hz / 60Hz）：变频器的最高输出频率绝不能超过电机的额定工频。对于国内常规的 50Hz 马达，如果强行超频到 70Hz 运行，不仅电机轴承会严重发热，泵头内的液力端更会产生严重的气蚀现象，导致泵打空响不出药。
• 最低频率限制（通常为 15Hz ~ 20Hz）：机械隔膜计量泵依靠偏心轮机构推流。如果变频器频率设得太低（比如低于 10Hz），电机转矩急剧下降，在遇到管路背压较高或药剂液体粘稠度高时，推杆将没有足够的机械力量推开单向阀，导致电机出现“零速憋停”引发过载跳闸，同时也无法保障低速下的投加线性精度。

结论：看懂图纸，筑牢自动化流体之基

总结而言，新道茨计量泵变频控制接线图的精髓，在于彻底理清动力回路、独立风扇回路与弱电控制信号回路三者之间的独立性与协同性。必须采用带有独立冷风扇的 AVF 变频专用电机，严守强弱电分离与屏蔽接地的抗干扰底线，合理设定运行的频率上下限。

在全面迈向工业 4.0 与智慧水务的 2026 年，摒弃传统的人工低效调节，选用一套合规接线、精准调试的新道茨变频加药解决方案，不仅能让药剂投加完美匹配工艺曲线达成降本增效，更能以极低的长期故障率，为您工厂的连续安全生产构筑坚不可摧的流体动力长城。

常见问题解答 (FAQs)

1. 我有一台普通的新道茨 NDJ 机械隔膜泵，可以直接买个变频器接上去调速吗？

非常不建议这么做。 普通机械泵标配的是自带同轴风扇的标准交流电机。如果您直接加上变频器并在低于 30Hz 的低频下长期运行，电机自身产生的热量将无法散出，极易导致电机绝缘层烤化烧毁。如需变频改造，必须向厂家采购升级为带有独立强冷风扇的“变频专用电机（AVF）”。

2. 为什么变频器面板上显示正在运转，但新道茨计量泵的流量却为零？

遇到这种“有转速无流量”的故障，通常不是电气接线问题，而是机械流体问题。请优先排查：第一，机械冲程调节手轮是否被误扭到了 0% 的位置；第二，管路是否发生了气锁，需要旋开排气阀进行高频排气；第三，检查进出口单向阀内的陶瓷阀球是否被药液结晶卡死。

3. 在变频控制系统里，还可以使用电动冲程调节器吗？两者有什么区别？

可以但通常不重叠使用。变频控制是通过改变电机转速来调节“每分钟冲程次数”，适合大范围、快速的流量跟踪，是目前最主流的自动化方案。而电动冲程调节器是在电机恒定转速下，通过接收 4-20mA 信号内部的步进电机去自动拧转冲程限位丝杆，改变“单次排出体积”。通常变频器的响应速度更快且成本更易控，两者选其一即可实现自动化。

4. 信号屏蔽线如果不单端接地，而是两端都接地，会发生什么严重后果？

在大型化工厂中，配电柜（变频器侧）和控制室（PLC 侧）的物理距离较远，两者之间往往存在微小的“地电位差”。如果屏蔽线两端同时接地，这个电位差就会在金属屏蔽层上产生巨大的“地环流电流”。这股电流会像变压器原理一样，将强烈的干扰噪声直接耦合到内部的 4-20mA 芯线上，导致中控室读取的数值剧烈跳动，加药系统彻底失控。

5. 变频器运行时对厂区电网干扰很大，经常导致其他仪表黑屏死机怎么办？

变频器是典型的非线性负载谐波源。如果在新道茨计量泵变频控制接线图的施工后发生电网干扰，建议在变频器的输入端（R、S、T）加装三相交流进线电抗器（AC Choke）或 EMI 滤波器，这能有效滤除 90% 以上向电网反向辐射的高频谐波，保护同一母线上的精密水质分析仪和 PLC 模块免受干扰冲击。
