在工业自动化生产线中，新道茨计量泵的精准投加能力，需要与中央控制系统（如PLC）无缝对接，才能最大程度地发挥其效能。掌握“新道茨计量泵如何连接PLC”的技术，是实现流体投加自动化、远程监控和智能控制的关键。本文将为您提供一份全面的指南，从连接原理到不同型号的详细接线与编程策略，助您轻松构建一个稳定可靠的自动化加药系统。

为什么将新道茨计量泵与PLC连接如此重要？

新道茨计量泵作为一款高精度容积泵，其流量可以在0~100%范围内无级调节，稳定性精度可达$\pm 1%$。然而，在复杂多变的工业环境中，手动调节流量显然无法满足实时、精准的控制需求。通过将新道茨计量泵连接PLC，您可以获得以下显著优势：

• 自动化控制： 根据PLC的程序逻辑，实现泵的自动启停、流量的实时调整，无需人工干预。

• 远程监控： PLC能够实时读取泵的工作状态、报警信息等，并在上位机或HMI上进行显示，便于远程监控。

• 数据联动： 可将计量泵的投加量与生产线的其他参数（如流量计、pH计、余氯仪）进行联动，实现更高级的闭环控制。

• 故障预警与保护： PLC能够处理泵的报警信号（如低液位报警、硬件故障），并执行相应的保护动作，如自动停泵、发出警报等。

因此，深入理解新道茨计量泵如何连接PLC的技术，是提升生产效率、保障工艺稳定性和降低运营成本的核心。

新道茨计量泵与PLC的连接方式：多种选择

新道茨提供了多种型号的计量泵，以适应不同的自动化控制需求。根据泵的类型和控制方式，其与PLC的连接方式主要分为以下几种：

1. 数字脉冲信号连接（适用于DP系列电磁泵）

• 原理： DP系列电磁计量泵可以通过接收外部的数字脉冲信号来控制流量。PLC的数字量输出模块（DO）发出脉冲信号，泵根据接收到的脉冲频率，自动调整自身的冲程频率，从而实现流量的比例调节。

• 连接方式：

• 硬件连接： 将PLC的脉冲输出端（通常为DO点）连接到DP系列电磁泵的“PULSE+”和“PULSE-”输入端子。通常，连接一对信号线即可，无需额外的电源。

• 接线注意事项： 务必严格遵循泵和PLC的说明书，确保正负极连接正确，避免接反导致电路板损坏。

• 编程逻辑：

• 在PLC程序中，通过控制一个高速脉冲输出（PTO或PWM）指令，来生成不同频率的脉冲信号。

• 泵可以设置为分频或倍频模式，用户需根据PLC的脉冲输出能力和泵的流量需求，在泵的参数设置中进行相应的配置。

• 例如，PLC输出100Hz脉冲，泵参数设置为分频10，则泵的工作频率为10Hz。

2. 模拟电流信号连接（适用于DM系列电磁泵和部分机械泵）

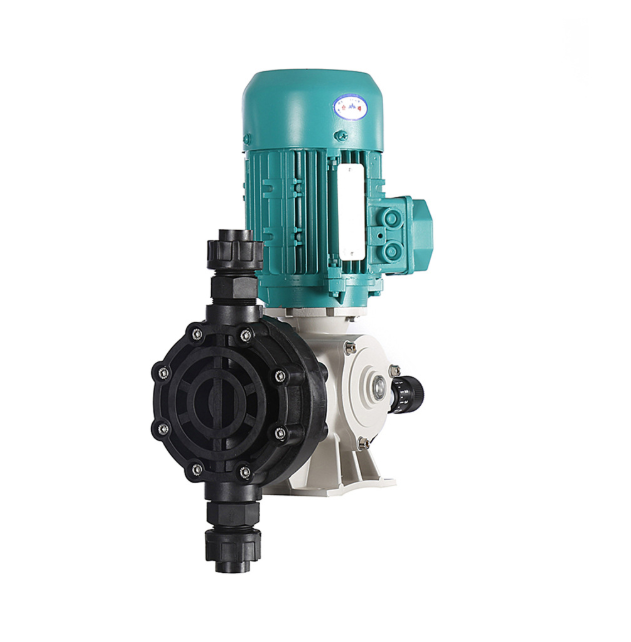

• 原理： DM系列电磁计量泵和部分带有电动调节装置的机械泵（如NDWS、NDWL、ND1000、HND系列）可以接收标准的4-20mA模拟电流信号。PLC的模拟量输出模块（AO）发出4-20mA信号，泵根据信号大小自动调节流量。

• 连接方式：

• 硬件连接： 将PLC的模拟量输出端（通常为AO点）连接到泵的“AI+”和“AI-”输入端子。

• 接线注意事项： 4-20mA信号通常采用两线制或四线制连接，需根据PLC和泵的接口类型进行正确接线。

• 编程逻辑：

• 在PLC程序中，通过控制模拟量输出（AO）指令，将工艺参数的数值（如0-100%）转换为4-20mA的电流信号。

• 在泵的参数设置中，需要设定起控电流和终控电流（如4mA和20mA），以及对应的起控频率和终控频率（或冲程百分比），从而建立线性的比例关系。

• 例如，当输入电流为12mA时，泵的流量将是满量程的一半。

3. RS485通讯连接（适用于DC系列电磁泵和部分机械泵）

• 原理： DC系列电磁计量泵和部分机械泵支持RS485通讯协议（通常是Modbus RTU协议）。PLC通过RS485通讯模块与泵进行双向数据交换，实现更高级的远程控制和数据采集。

• 连接方式：

• 硬件连接： 将PLC的RS485通讯模块（通常为A、B端子）与泵的RS485通讯端子进行连接。通讯线通常采用双绞屏蔽线，以减少电磁干扰。

• 接线注意事项： 确保PLC和泵的通讯参数（波特率、校验位、数据位）设置一致。

• 编程逻辑：

• 在PLC程序中，使用Modbus RTU指令（功能码03、06、16等），通过读写泵的寄存器地址，实现对泵的启停状态、流量、报警信息等的控制和监控。

• 例如，通过向特定寄存器写入流量设定值，即可远程改变泵的流量。

新道茨计量泵与PLC连接的综合考量与注意事项

在实际操作中，除了上述核心连接方式，还需要考虑以下综合因素，以确保系统的稳定与安全：

• 泵的选型：

• 如果您的控制系统以数字量输出为主，且对流量调节精度要求适中，可选择DP系列电磁泵。

• 如果您的控制系统以模拟量输出为主，且需要精细的线性控制，可选择DM系列电磁泵或带有电动调节的机械泵。

• 如果您的系统是高度自动化的DCS或SCADA系统，且需要集中监控和管理多台泵，DC系列电磁泵是最佳选择。

• 电气安全：

• 泵与PLC的电源应分开，或确保共用电源时有足够的电气保护措施，如过载保护、短路保护等。

• 所有设备都必须良好接地，以防电磁干扰影响控制信号的稳定性。

• 信号干扰：

• 计量泵工作时会产生一定的电磁干扰，因此控制信号线（特别是脉冲和模拟量信号线）应远离强电电缆，并使用屏蔽线。

• 报警信号处理：

• 建议将计量泵的报警输出信号（通常为干接点）连接到PLC的数字量输入模块（DI），以便在泵发生故障时，PLC能够及时检测到并进行处理。

新道茨计量泵连接PLC的实践案例

例如，在一个水处理项目中，需要根据pH值来投加酸液。pH传感器输出4-20mA信号，PLC需要根据这个信号来控制计量泵的流量。

• 泵选型： 选择支持4-20mA模拟量控制的DM系列电磁泵。

• 硬件连接： 将pH传感器的4-20mA输出信号接入PLC的模拟量输入端子。将PLC的模拟量输出端子连接到DM泵的4-20mA输入端子。

• PLC编程： 在PLC程序中，读取pH传感器的模拟量输入值，并根据设定的PID控制算法，计算出需要输出的4-20mA模拟量值，然后通过PLC的模拟量输出模块发送给DM泵。

• 泵端设置： 在DM泵的参数设置中，设定4mA对应的流量和20mA对应的流量，实现pH值与泵流量的线性比例控制。

结论

“新道茨计量泵如何连接PLC”是一个技术性较强但回报丰厚的课题。通过选择合适的连接方式（脉冲、模拟量或RS485通讯），并进行规范的硬件接线和PLC编程，您可以将新道茨计量泵的精准计量能力与PLC的强大控制逻辑完美结合，构建一个高效、智能且稳定的流体投加自动化系统。这不仅能提升生产效率，降低人工成本，更能为您的工业生产提供坚实可靠的保障。

常见问题解答

1. 我可以在任何新道茨计量泵上连接PLC吗？

   不是所有型号都支持PLC连接。通常需要选择带有外部控制接口的型号，如电磁泵的DP、DM、DC系列，或带有电动调节装置的机械泵。

2. 脉冲信号连接和模拟信号连接有什么优劣？

   脉冲信号连接（DP系列）通常用于与流量计等设备联动，实现比例投加，其优点是抗干扰能力强。模拟信号连接（DM系列）则用于与传感器或PLC联动，实现线性的精细控制，优点是控制更精确、线性度更好。

3. 连接PLC后，我还能手动调节新道茨计量泵的流量吗？

   大多数支持外部信号控制的新道茨计量泵，都可以在手动和自动模式之间进行切换。在自动模式下，泵接收PLC信号进行控制；在手动模式下，您仍然可以通过泵的面板进行手动调节。

4. PLC连接的DC系列计量泵，如果通讯中断了会怎么样？

   如果RS485通讯中断，DC系列计量泵通常会进入预设的保护状态，如停泵或保持最后一次接收到的流量指令，并发出报警信号。这需要您在PLC程序中进行相应的故障处理和安全逻辑编写。

5. 在连接PLC时，如何避免电磁干扰对控制信号的影响？

   为避免电磁干扰，应将控制信号线（特别是模拟量信号线和通讯线）使用屏蔽线，并确保屏蔽层良好接地。同时，将信号线远离泵的电机电源线和变频器等强电干扰源。
