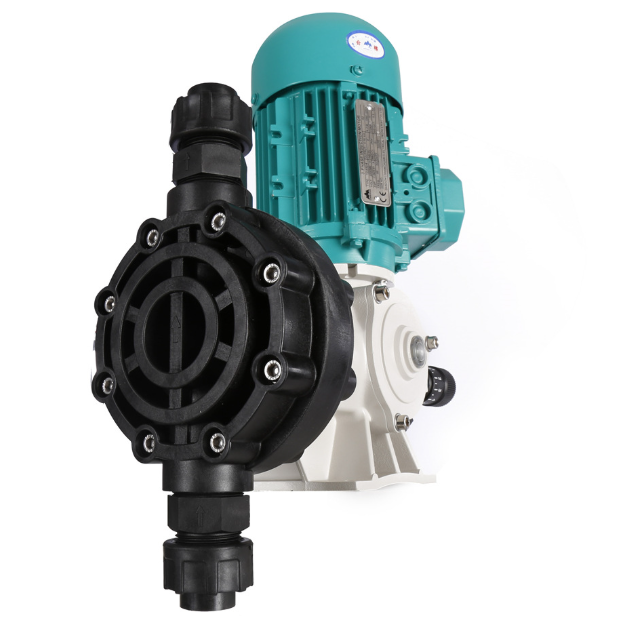

在工业流体投加领域，精确的流量控制是保障工艺稳定性的核心。新道茨机械隔膜计量泵以其卓越的稳定性和耐用性而著称，但传统的流量调节方式通常是手动改变冲程长度。在需要更灵活、更自动化的控制场景中，许多用户会考虑使用变频电机控制流量。本文将深入探讨“新道茨机械隔膜计量泵怎么使用变频电机控制流量”的原理、优劣势、以及详细的配置与操作指南，帮助您实现更高效、更智能的流体投加。

为什么选择变频电机控制流量？

新道茨机械隔膜计量泵的流量调节方式主要有两种：一是通过手动或电动调节冲程长度，二是改变电机转速。传统的冲程调节虽然精确可靠，但在需要频繁调整或实现远程自动化控制时，操作相对繁琐。而通过变频电机控制流量，则能为计量泵带来显著优势：

• 自动化与远程控制： 变频器可以接收外部控制信号（如4-20mA），根据工艺参数（如pH值、流量）的变化自动调整电机转速，从而实现流量的实时、远程控制，大大减少了人工干预。

• 更宽的调节范围： 变频器通过改变电机频率，可以实现从低速到高速的连续无级调速，从而为计量泵提供更宽的流量调节范围。

• 节能降耗： 在低流量需求时，降低电机转速能够显著减少电能消耗，实现节能减排。

• 减少冲击与噪音： 平滑的转速变化有助于减少泵的机械冲击和噪音，延长设备的使用寿命。

尽管变频控制带来了诸多优势，但它也存在一些局限性，例如在极低频率下可能出现扭矩下降和计量脉动增大等问题。因此，了解“新道茨机械隔膜计量泵怎么使用变频电机控制流量”的正确方法至关重要。

新道茨机械泵变频控制流量的原理

新道茨机械隔膜计量泵通过电机带动减速机构，再由减速机构驱动隔膜进行往复运动。流量（Q）与电机转速（n）以及冲程长度（S）之间存在以下关系：

$Q\propto n\times S$

传统的流量调节是固定转速（n）而改变冲程长度（S）。而通过变频电机控制流量，则是固定冲程长度（S）为最大值（100%），然后通过改变变频电机的输出频率来改变电机转速（n），从而实现流量（Q）的比例调节。

这种方式的优点是：

• 调节过程平滑，响应速度快。

• 在冲程长度为100%时，泵的单次排量最大，泵头的单向阀能得到充分的吸入和排出行程，有利于保持计量精度和泵的稳定性。

但是，这种方式也存在一个关键挑战：当电机频率过低时，转速慢，单次冲程的时间变长，可能导致泵头内介质的回流增加，影响计量精度。因此，变频控制通常有最低频率限制，以确保泵的正常运行和精度。

如何配置与安装变频电机和变频器

要实现新道茨机械隔膜计量泵怎么使用变频电机控制流量，您需要正确配置和安装变频电机与变频器。

1. 变频电机选择：

• 电机类型： 确保选择与新道茨机械泵匹配的变频电机。变频电机通常需要具备良好的低频特性和散热能力，以适应宽范围的调速需求。

• 功率： 变频电机的额定功率应与计量泵所需的功率相匹配，通常略大于标准电机功率，以提供足够的扭矩。

2. 变频器选择：

• 功率匹配： 变频器的功率应与变频电机功率相匹配。

• 控制接口： 变频器需要具备外部控制接口，通常是模拟量输入（如4-20mA或0-10V）或数字量输入（RS485通讯），以便与PLC、DCS或其他控制系统连接。

• 参数设置： 变频器需要能够设置最低和最高运行频率、加减速时间、过载保护等参数，以适应计量泵的运行特性。

3. 安装与接线：

• 变频器安装： 将变频器安装在干燥、通风良好且无腐蚀性气体的电气控制柜内。

• 电机接线： 按照变频器说明书正确连接变频电机，通常是UVW三相线。

• 控制信号接线： 将外部控制信号线（例如4-20mA）接入变频器的模拟量输入端子。

• 接地： 变频电机和变频器都必须可靠接地，以防电磁干扰和触电危险。

变频电机控制流量的调试与优化

配置完成后，正确的调试和优化是确保新道茨机械隔膜计量泵通过变频器实现精准流量控制的关键。

1. 变频器参数设置：

• 最低运行频率： 这是最关键的参数之一。考虑到计量泵的物理特性，变频控制通常不建议在极低频率下长期运行。建议设置一个合理的最低频率（例如10Hz或20Hz），确保泵的单向阀能够正常启闭，避免介质回流。

• 最高运行频率： 设定最高运行频率，以限制泵的最大流量，防止超载运行。

• 加减速时间： 设置适当的加减速时间，使电机转速变化平滑，减少对泵的机械冲击。

• PID调节： 如果需要实现闭环控制，可以利用变频器内置的PID功能，根据外部反馈信号（如pH值、流量）自动调整输出频率，实现更精准的自动化控制。

2. 流量校准（标定）：

• 为什么需要校准？ 虽然变频控制提供了线性调节，但由于介质特性、管路背压等因素的影响，实际流量与理论值可能存在偏差。因此，在不同频率下进行流量标定，是获取精确控制参数的必要步骤。

• 校准步骤：

1. 将冲程长度固定在100%。

2. 在多个频率点（例如20Hz、40Hz、60Hz）下，通过容积法或流量计测量实际流量。

3. 记录不同频率对应的实际流量，建立一个流量-频率曲线或参数表。

4. 将这些数据输入到PLC或DCS系统中，或用于调整变频器的控制参数，以确保在整个流量范围内都能实现精确控制。

变频电机控制与电动冲程调节的比较

在新道茨机械隔膜计量泵的流量控制方面，除了变频电机，还有一种更传统的电动冲程调节方式。这两种方式各有优劣，在选择时需要权衡利弊。

• 电动冲程调节（新道茨机械泵可选配）：

• 优点： 在任何转速下都能保持较高的计量精度，不受低频特性影响。控制原理简单，稳定可靠。

• 缺点： 调节速度相对较慢，响应时间较长。成本相对较高，需要额外的电动调节装置。

• 变频电机控制：

• 优点： 调节响应快，可实现无级变速，节能效果显著。

• 缺点： 在低频下计量精度可能下降，需要谨慎设置最低频率。

选型建议： 如果您的工艺需要快速响应、大范围调节，且可以接受在低流量下的轻微精度偏差，那么变频电机控制流量是理想选择。如果您的工艺对任何流量下的精度要求都非常高，且流量调节频率不高，那么传统的电动冲程调节可能是更稳妥的方案。

结论

“新道茨机械隔膜计量泵怎么使用变频电机控制流量”是一个涉及电机、变频器和控制系统集成的综合性问题。通过本文的详细指南，您可以了解到变频控制的优势在于其灵活性、自动化和节能性。在正确配置变频电机和变频器，并进行科学调试和流量校准后，您的新道茨机械隔膜计量泵将能够实现更宽范围、更精确、更智能的流量控制，为您的工业流程带来更高的效率和可靠性。

常见问题解答

1. 我可以在任何新道茨机械泵上加装变频电机吗？

   理论上，大多数带有三相电机的机械泵都可以通过加装变频器来实现变频控制。但为了获得最佳性能和确保兼容性，建议在选购时直接选择变频电机型号，或咨询新道茨的专业技术人员进行改装。

2. 使用变频电机控制流量时，冲程长度应该如何设置？

   为了最大化泵的性能和调节范围，使用变频电机控制流量时，建议将冲程长度固定在100%的最大位置。然后通过变频器来调节流量。

3. 变频控制的最低频率应该如何设定？

   最低频率的设定需要根据泵的实际运行情况来确定。如果频率过低，泵的单向阀可能无法正常启闭，导致计量精度下降甚至不排液。建议通过实际测试来确定一个能够保证泵正常工作的最低频率。

4. 使用变频器控制会影响计量泵的寿命吗？

   如果变频器参数设置得当，平滑的加减速和低速运行反而能减少泵的机械冲击和磨损，延长设备寿命。但如果参数设置不当（如频繁加减速、长时间在低频下运行），则可能对电机和泵产生不利影响。

5. 变频电机控制和新道茨机械泵的电动调节装置有什么本质区别？

   本质区别在于调节的物理参数不同。电动调节装置是通过改变冲程长度（S）来控制流量，而变频电机是通过改变电机转速（n）来控制流量。电动调节装置通常与传统电机配合使用，而变频控制需要变频电机和变频器配合使用。
