新道茨计量泵的核心功能在于精确地输送设定量的流体，因此灵活准确地调节流量是其应用中的关键环节。根据新道茨计量泵的类型（电磁或机械）和具体型号配置，流量调节的方法有所不同。理解这些调节方式，才能正确操作泵并实现所需的加药量。

本文将基于新道茨计量泵选型手册提供的信息，为您详细介绍新道茨计量泵如何调节流量，涵盖不同的调节原理和操作方法。

流量调节的基本原理：频率或冲程长度

新道茨计量泵的流量（单位时间内输送的液体体积）主要取决于两个参数：

1. 冲程频率： 即泵每分钟往复运动（吸液-排液）的次数（Strokes Per Minute, SPM）。频率越高，流量越大。

2. 冲程长度： 即泵在单次冲程中隔膜或活塞位移的距离。冲程长度越长，单次排量越大，流量也越大。

新道茨计量泵通过调节其中一个或两个参数来实现流量控制。具体调节哪个参数取决于泵的设计类型：

• 电磁计量泵： 主要通过调节冲程频率来控制流量。冲程长度通常是固定的（某些型号可能有手动微调冲程长度的功能，但主要的流量调节是通过频率）。

• 机械隔膜/柱塞计量泵： 主要通过调节冲程长度来控制流量。机械泵的电机通常以恒定速度驱动，决定了最高冲程频率，通过调节冲程长度来改变单次排量，实现流量调节。部分机械泵也可以通过调节电机速度（如搭配变频器）来改变冲程频率，从而调节流量。

新道茨电磁计量泵的流量调节方法

新道茨电磁计量泵的流量调节主要通过控制其冲程频率来实现，具体取决于泵的控制方式系列：

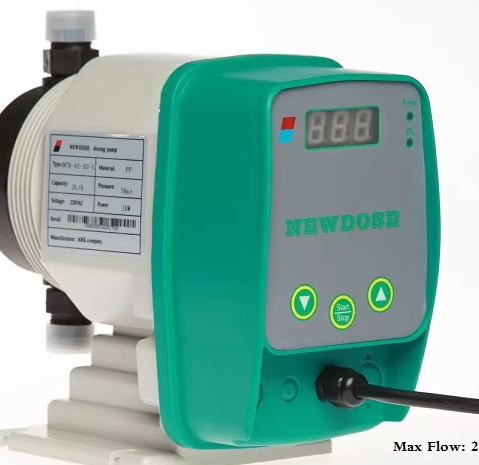

1. 手动频率调节（DFD系列）

这是最基础的调节方式。DFD系列电磁计量泵通常在泵体上配有操作面板和按键。

• 操作方法： 用户通过面板上的“上”、“下”或数字按键，直接设定泵的冲程频率（单位通常为spm）。面板上的数字显示屏会显示当前的设定频率。泵的流量与设定的频率成正比。例如，将频率设定为最大频率的50%，理论流量就是最大流量的50%。泵可以在运行或停止状态下进行频率设定。

• 特点： 操作直观简单，适用于固定流量或不频繁调节的场合。

2. 外部信号控制频率（DM, DP, DC系列）

这些系列电磁计量泵具备外部控制接口，可以接收来自外部控制系统（如PLC、DCS、仪表）的信号，实现自动或远程调节冲程频率：

• DM系列 (4-20mA模拟信号)： 流量与接收到的4-20mA标准模拟电流信号成比例。用户在泵上设置控制模式为外部模拟信号控制，并进行量程匹配（如4mA对应最小频率/流量，20mA对应最大频率/流量）。外部控制器输出不同的电流信号，泵就会自动调整到相应的冲程频率。

• DP系列 (脉冲信号)： 流量与接收到的外部脉冲信号相关。泵可以根据接收到的脉冲数量或频率，按照设定的比例关系（分频或倍频模式）调整冲程频率。常用于与外部流量计联动，实现流量比例投加。

• DC系列 (RS485通讯)： 通过RS485接口接收来自上位机的数字通讯指令，直接设定冲程频率或控制泵的启停。适用于高自动化、集中控制的场合。

这些系列的电磁泵通常也保留了手动调节功能，可在外部信号失效或调试时使用。调节通常是通过泵体上的数字面板进行参数设定或模式切换。

新道茨机械隔膜/柱塞计量泵的流量调节方法

新道茨机械计量泵的流量调节主要通过控制冲程长度来实现，部分型号也可通过调节冲程频率（依赖变频器）来实现：

1. 手动冲程长度调节（标准配置）

这是机械计量泵最常见的调节方式，通常通过泵体侧面的旋钮或手轮进行调节。

• 操作方法： 转动调节旋钮或手轮，改变泵内部曲轴连杆机构的偏心距，从而改变隔膜或柱塞的往复行程长度。旋钮上通常带有刻度（如0-100%），指示当前的冲程长度设定百分比。100%对应最大冲程长度和最大流量，0%对应零冲程长度和零流量。泵可以在运行或停止状态下调节冲程长度。

• 特点： 结构简单可靠，无需外部电源（除非泵本身需要电源运行）。调节结果直观体现在旋钮位置上。

2. 手动/电动冲程长度调节带显示（部分系列选配电动冲程装置时）

对于可以选配电动冲程调节装置的机械泵系列（如NDWS, NDWL, HND等），该装置通常集成了手动调节功能，并且带有数字显示屏。

• 操作方法： 用户可以通过装置面板上的按键进行手动调节。数字显示屏会精确显示当前的冲程长度设定值（通常以百分比或毫米为单位）。这种方式比传统的机械旋钮调节更精确，并且带有数字反馈。

• 特点： 结合了手动操作的便利性和数字显示的精确性。

3. 外部信号控制冲程长度（部分系列选配电动冲程装置时）

这是机械计量泵实现自动化远程调节冲程长度的方式，通过选配电动冲程调节装置实现。

• 操作方法： 电动冲程调节装置接收来自外部控制系统（如PLC、DCS）的4-20mA模拟电流信号。装置内部的电动执行器会根据接收到的信号值，自动调节泵的冲程长度。例如，4mA对应最小冲程长度，20mA对应最大冲程长度。装置上通常需要进行相应的参数配置。

• 特点： 实现了冲程长度的远程、自动、精确调节，适用于需要根据外部信号进行闭环控制的场合。

4. 变频调节冲程频率（部分系列选配变频电机时）

部分新道茨机械计量泵系列（如NDWS, NDWL, ND1000, ND2000, ND6000, HND等）可以选配变频电机（型号代码中通常有AVF标识）。这种调节方式是通过改变驱动电机的工作频率来改变电机的转速，进而改变泵的冲程频率。

• 操作方法： 需要外接一个变频器。变频器接收外部控制信号（如4-20mA或脉冲），调节输出电源的频率，驱动变频电机改变转速。泵的冲程长度在此模式下通常是固定在一个手动设定的值（如100%或某个固定百分比）。

• 特点： 通过调节频率可以实现流量调节，但不同于冲程长度调节，频率变化可能对泵的吸入条件和脉动特性产生影响。

流量调节的注意事项与校准

• 调节范围： 新道茨计量泵的流量调节范围通常在其最大流量的10%到100%之间（例如1:10的调节比）。在实际应用中，为了保证计量精度，通常建议泵的工作流量设定在最大流量的30%到80%之间。

• 线性度： 泵的流量与设定参数（频率或冲程长度）之间通常呈线性关系，但这会受到系统背压、介质性质、吸液条件等因素的影响。

• 流量校准： 为了获得精确的加药量，无论采用哪种调节方式，都建议定期进行流量校准。校准通常通过在一定时间内收集泵排出的液体，测量其体积，与设定的理论流量进行比较，然后微调设定参数，直到实际流量与设定值一致。配备流量标定柱可以方便地进行校准。

• 系统背压影响： 系统背压的波动会影响计量泵的实际流量和计量精度。在低背压系统或需要高精度的应用中，建议安装背压阀来维持稳定的背压。

• 介质性质： 介质的粘度、蒸汽压等性质会影响泵的实际输送能力，特别是在吸液侧。高粘度介质可能需要降低运行频率或增加冲程长度来保证流量。

结论

新道茨计量泵提供了多样化的流量调节方法，以满足从简单手动设定到复杂自动化控制的不同需求。电磁计量泵主要通过手动、模拟信号、脉冲或RS485通讯控制冲程频率来调节流量。机械计量泵则主要通过手动机械调节或电动调节装置（手动带显示或4-20mA自动控制）调节冲程长度，部分型号也可通过变频器调节冲程频率。正确理解您所拥有或选择的新道茨计量泵型号支持的调节方式，并掌握相应的操作和校准步骤，是实现精确、可靠加药的关键。

常见问题解答 (FAQs)

1. 问：调节新道茨计量泵的流量，是调节频率好还是调节冲程长度好？答： 这取决于泵的类型。电磁泵主要调节频率。机械泵主要调节冲程长度，这被认为是机械泵最本质、对精度影响相对较小的调节方式。变频调节频率也可行，但可能会牺牲一些吸入性能和稳定性，尤其在低频运行时。手册中，电动冲程调节作为一项重要功能被突出。

2. 问：我调节了新道茨计量泵的设定值，为什么实际流量不对？答： 实际流量与设定值不符可能由多种原因造成，包括：未进行流量校准、系统背压与泵能力不匹配、吸液管路问题（漏气、堵塞、吸程过高）、介质性质变化、泵头或阀门磨损、排气不彻底、控制信号不准确（针对自动化控制）。需要逐一排查这些可能性。

3. 问：手动调节冲程长度的刻度盘准确吗？答： 手动调节刻度盘通常提供一个比例指示，但其精确度可能不如数字显示。而且机械调节机构可能存在微小误差或回差。为了获得精确流量，即使使用刻度盘，也强烈建议通过流量标定柱进行实际流量校准。

4. 问：使用4-20mA信号调节流量时，4mA一定对应零流量吗？答： 不一定。通常情况下，4mA对应的是最小流量（可能不是零，取决于泵的最小稳定工作频率/冲程）或用户设定的起始流量，20mA对应最大流量。您可以在泵的设置菜单中配置4mA和20mA对应的具体流量或冲程百分比。在某些应用中，用户可能将4mA设定为一个非零的最小流量，以避免泵完全停止。

5. 问：变频调节新道茨机械泵流量时，冲程长度需要设定到100%吗？答： 使用变频调节时，通常建议将机械计量泵的冲程长度固定在一个较大的值，例如100%或接近100%（如80%-90%），然后在变频器上调节电机频率来控制流量。这是因为机械泵在接近100%冲程时通常具有更好的线性和效率，而通过变频改变频率来实现流量调节范围。将冲程长度设定得太小会限制流量范围和精度。
