在现代工业自动化系统中，将新道茨计量泵集成到集中控制或远程监控网络中，以实现自动加药和精确流量调节，是提升生产效率和控制水平的重要手段。新道茨计量泵通过支持各种外部控制信号，提供了灵活的远程控制连接方式。了解您的泵型号支持哪种控制接口以及如何正确连接，是实现自动化的关键。

本文将基于新道茨计量泵选型手册提供的信息，为您详细介绍新道茨计量泵如何连接远程控制，涵盖不同的控制方式及其连接要点。

新道茨计量泵支持的远程控制类型

新道茨计量泵支持多种远程控制方式，具体取决于泵的类型（电磁或机械）和所属系列。这些控制方式通过接收外部信号来调节泵的运行参数，从而实现流量的远程或自动设定：

1. 电磁计量泵的远程控制

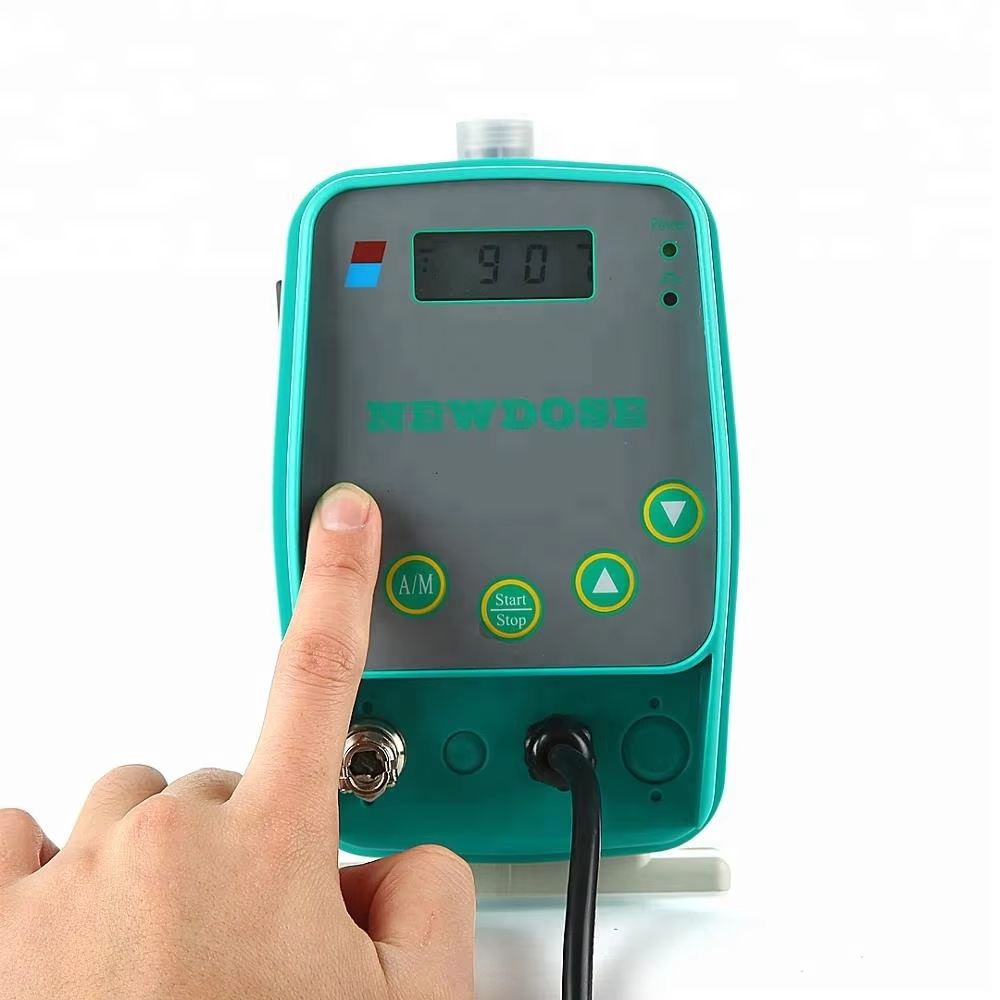

新道茨的电磁计量泵系列中有多个型号支持远程控制冲程频率（从而改变流量）：

• DM系列： 支持外部模拟信号控制，通常是标准的0/4~20mA电流信号。流量与接收到的电流信号成比例关系。

• DP系列： 支持外部脉冲信号控制。泵根据接收到的脉冲信号数量或频率来调节冲程频率，实现流量的比例控制（分频或倍频模式）。

• DC系列： 支持RS485通讯协议。通过RS485接口与上位机（如PLC、DCS、工控机）进行数字通讯，实现远程启停、频率设定、状态读取等功能。

2. 机械隔膜计量泵的远程控制（电动冲程调节）

对于部分新道茨机械隔膜计量泵系列（如NDWS, NDWL, ND1000, ND2000, ND6000, HND），通过选配电动冲程调节装置（通常在型号代码中标识为“-I”），可以实现远程控制冲程长度（从而改变流量）。这种电动冲程调节装置通常支持接收标准的4-20mA模拟电流信号。

因此，要实现远程控制，首先需要确定您的新道茨计量泵型号具备上述任一远程控制接口。这通常通过查看泵的型号代码或产品技术参数来确认。

远程控制连接的基本原理

无论是哪种远程控制方式，其基本原理都是将来自外部控制系统（如PLC、DCS、专用控制器、工业仪表等）的控制信号，通过电气连接传输到新道茨计量泵内部的控制单元或电动执行器，由泵根据接收到的信号来调整其运行状态或参数。

连接过程通常包括以下几个关键环节：

1. 确定泵的控制接口类型： 根据泵的型号确认支持的远程控制方式是模拟信号、脉冲信号还是数字通讯（如RS485），以及具体的信号规格（如4-20mA电流，脉冲电压/频率，通讯协议）。

2. 确定外部控制器的输出类型： 明确您的PLC、DCS或仪表能够输出何种类型的控制信号，以及信号的规格（如是否有4-20mA模拟输出模块，脉冲输出频率范围，是否支持RS485通讯）。确保泵的输入类型与控制器的输出类型兼容。

3. 进行电气连接： 根据新道茨计量泵或其配套控制单元的接线图，将控制信号线、电源线等正确连接。

4. 进行参数配置： 在泵的控制单元和外部控制器上进行相应的参数设置，以确保信号能够正确识别和转换。

不同远程控制方式的连接要点

具体的连接步骤和注意事项取决于所使用的远程控制方式：

1. 4-20mA模拟信号控制（DM系列电磁泵，机械泵电动冲程）

这是工业领域最常用的远程控制方式之一。4-20mA电流信号具有抗干扰能力强、传输距离远等优点。

• 连接： 将PLC/DCS模拟量输出模块的信号输出端子，通过两根或四根信号线连接到新道茨计量泵（DM系列）或电动冲程调节装置（机械泵）上标有“4-20mA Input”或其他类似标识的信号输入端子。注意区分信号线的正负极。

• 接线建议： 推荐使用屏蔽双绞线作为信号线，并将屏蔽层可靠接地，以减少外部电磁干扰，保证信号传输的稳定性。信号线应尽量远离电力线或其他强电干扰源。

• 配置： 在PLC/DCS中配置模拟量输出模块的量程（设置为4-20mA）。在新道茨计量泵或电动冲程调节装置上，可能需要设定控制模式为“外部模拟信号控制”，并进行量程匹配设定，即将4mA电流对应到泵的最小流量（或最小冲程），将20mA电流对应到泵的最大流量（或最大冲程）。部分泵支持0-20mA或其他模拟信号输入，选型时需确认一致性。

2. 脉冲信号控制（DP系列电磁泵）

脉冲信号控制通过发送一定数量或频率的脉冲来控制泵的运行。

• 连接： 将外部控制器（如脉冲发生器、流量计的脉冲输出端子、PLC/DCS的数字量输出端子）的脉冲输出信号线连接到新道茨计量泵（DP系列）上标有“Pulse Input”或其他类似标识的脉冲输入端子。可能需要连接信号地线。

• 信号类型： 确认泵支持的脉冲信号类型（如电压脉冲、干节点信号）以及信号的电压、频率范围和脉冲宽度，并确保外部控制器的输出信号符合要求。

• 配置： 在DP系列泵上设定控制模式为“外部脉冲控制”，并配置脉冲信号与泵冲程频率之间的比例关系（分频或倍频设置）。例如，设定多少个外部脉冲对应泵的一个冲程。

3. RS485通讯控制（DC系列电磁泵）

RS485是一种串行通讯接口，允许多个设备（如多台DC系列计量泵）连接到同一条通讯总线上，通过协议进行控制和数据交换。

• 连接： 使用两芯屏蔽双绞线（符合RS485通讯标准）将新道茨计量泵（DC系列）的RS485 A/B 端子与上位机（PLC、DCS、带有RS485接口的电脑）的RS485接口连接起来。多台DC泵可以手拉手或T型连接到同一总线上，但终端需要安装终端电阻。

• 协议： 确认泵支持的通讯协议，通常是Modbus协议。

• 配置： 在每台DC系列泵上设定唯一的通讯地址。在上位机中编写通讯程序，通过发送符合Modbus协议的指令，实现对泵的启停、频率设定、状态读取等操作。需要配置通讯参数，如波特率、数据位、停止位、校验位等，确保与泵的设置一致。手册中提到DC泵可以配套触摸屏实现多台泵的简易控制。

4. 电源连接与接地

无论是哪种控制方式，新道茨计量泵本身都需要独立的电源供应。请根据泵铭牌上的电源要求（电压、频率）正确连接电源线。同时，务必将泵体和控制单元可靠接地，这不仅是电气安全的要求，也有助于减少信号传输过程中的干扰。

远程控制连接的通用注意事项

• 查阅详细手册： 以上仅为通用指南。不同型号和系列的新道茨计量泵在控制接口、接线端子标识、内部参数设置等方面可能存在差异。务必仔细查阅您具体型号随附的详细产品手册或安装说明书。

• 电气安全： 所有电气连接必须由具备资质的专业电工进行，并遵守当地的电气安全规范。在接线前务必切断电源。

• 信号兼容性： 严格检查外部控制器的输出信号类型、规格和泵的输入信号类型、规格是否完全兼容。信号不匹配可能导致控制失效或设备损坏。

• 抗干扰： 对于模拟信号和脉冲信号，采取屏蔽、接地、远离干扰源等措施，减少电磁干扰对信号传输的影响。

• 参数设置： 连接完成后，按照手册指导正确设置泵和控制器的相关参数，例如控制模式选择、量程匹配、通讯地址、波特率等。

• 功能测试： 在投入实际使用前，先使用清水进行功能测试，通过外部信号控制泵的启停和流量调节，观察泵的响应是否正常、稳定。

结论

新道茨计量泵提供了多种灵活的远程控制连接方式，包括基于模拟信号、脉冲信号和数字通讯（RS485）的电磁泵，以及通过电动冲程装置支持模拟信号控制的机械计量泵。实现远程控制的关键在于选择具备所需控制接口的型号，并严格按照产品手册进行正确的电气连接和参数配置。通过将新道茨计量泵成功集成到自动化控制系统中，可以显著提升加药过程的智能化水平、控制精度和操作效率。

常见问题解答 (FAQs)

1. 问：我有一台DFD系列的新道茨电磁计量泵，它支持远程控制吗？答： 根据手册信息，DFD系列是手动控制冲程频率的电磁计量泵，不具备外部信号输入接口，因此不支持远程控制。如果您需要远程控制功能，应选择DM、DP或DC系列的电磁泵，或者具备电动冲程功能的机械泵。

2. 问：4-20mA信号控制和脉冲信号控制有什么应用上的区别？答： 4-20mA模拟信号控制可以实现泵流量的平滑、连续调节，常用于需要精确比例控制或与模拟量输出仪表联动（如PH计、ORP计）的场合。脉冲信号控制常用于与流量计联动，根据通过主管道的流量发送脉冲来控制泵的投加量，实现流量比例投加，或者需要步进式精细调节的场合。

3. 问：RS485通讯控制有什么优势？答： RS485通讯控制的优势在于可以通过一条总线控制多台泵，实现更复杂的控制策略和数据交互（如读取泵的运行状态、故障信息）。它适用于自动化程度高、需要集中监控和管理的场合，可以简化现场布线。

4. 问：电动冲程控制的机械泵，接收4-20mA信号控制的是什么？答： 对于具备电动冲程功能的新道茨机械计量泵，接收4-20mA信号控制的是泵的冲程长度。通过改变冲程长度来调节单次排量，进而控制总流量。这与电磁泵通过信号控制冲程频率不同。

5. 问：连接远程控制信号线时，屏蔽线必须接地吗？答： 是的，为了最大限度地减少外部电磁干扰对低电平控制信号的影响，特别是对于4-20mA模拟信号和脉冲信号，强烈建议使用带有屏蔽层的信号线，并将信号线的屏蔽层在信号源端（通常是控制柜内部的公共地）可靠接地。这有助于提高信号传输的稳定性和抗干扰能力。
