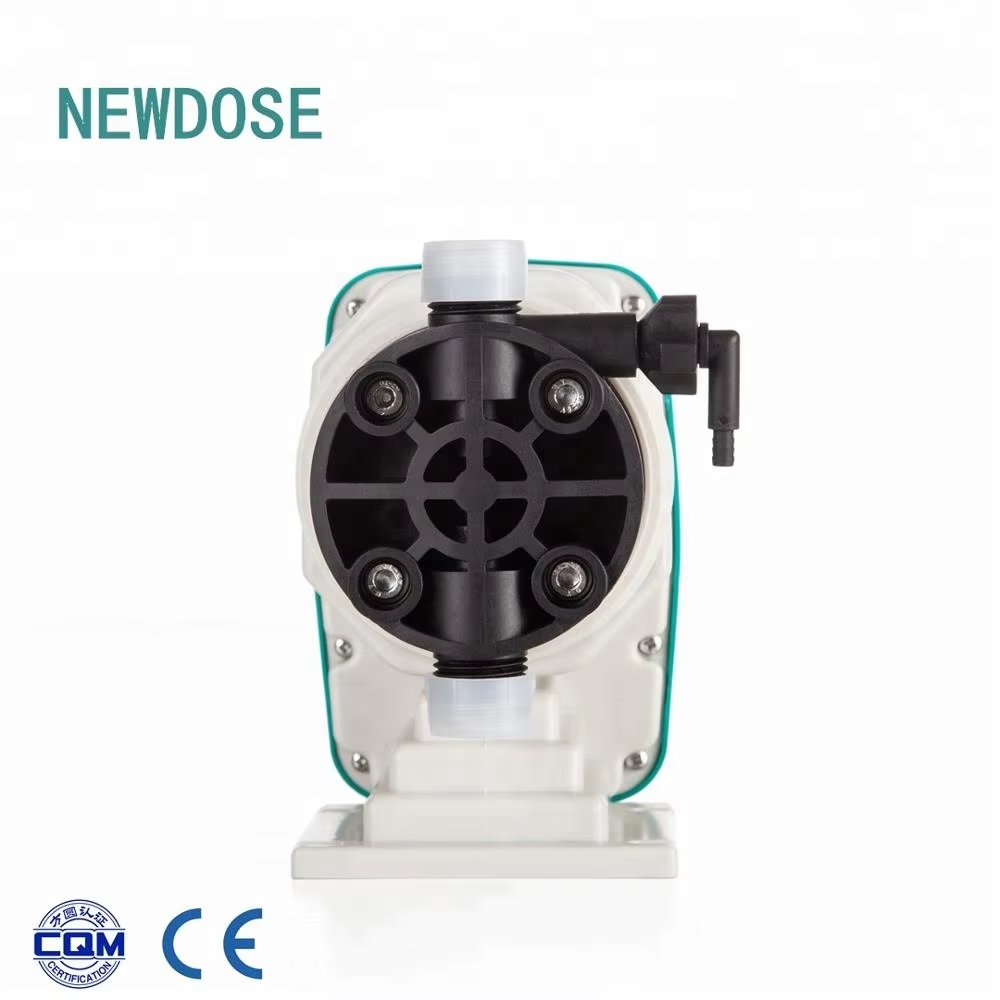

当新道茨电磁计量泵遭遇行程调节失灵这一计量泵故障时，意味着设备的核心功能——流量调节——完全失效，直接导致药剂投加精度无法保证。对于依赖冲程频率来控制流量的电磁泵而言，虽然没有机械式的行程调节杆，但面板上的数字设定失效，或者泵的实际输出流量不足，都可视为“行程调节”的电子失灵。

要解决这一问题，必须对新道茨电磁计量泵的电气控制系统、驱动机构和液力端进行系统化的故障排除。本文将深入解析导致电子行程调节失灵的常见原因，并提供详细的排查步骤和恢复精确计量的方法。

一、诊断故障类型：电磁泵行程调节失灵的两种表现

新道茨电磁计量泵（系列，如、、）通过电子控制冲程频率来调节流量。行程调节失灵主要表现为以下两种情况：

控制面板失灵：无法设定冲程频率

1. 表现特征： 面板上的按键操作无效，无法改变显示的冲程频率数值；或屏幕显示锁定，无任何反应。
2. 根源定位： 问题集中在电路板损坏、按键故障或显示模块故障，属于典型的电子控制失灵。

输出流量不足：设定值与实际流量不符

1. 表现特征： 面板上显示的冲程频率是正常的，但泵的实际流量不足，甚至无法吸液或完全不排液。
2. 根源定位： 问题集中在液力端，如单向阀堵塞、气蚀或膜片损坏，导致泵的容积效率低下，使设定的“行程”无法转化为有效的排量。这属于液力转换失灵。

二、电气与控制失灵排查：解决冲程频率设置问题

如果新道茨电磁计量泵的控制面板行程调节失灵，需首先检查电气和控制系统。

检查电源与保险丝：排除电路板损坏的风险

1. 电源核对： 确认电源电压与泵铭牌指定的电源参数一致。电压不对是导致电路板损坏的潜在风险。
2. 保险丝状态： 检查电路板保险熔断情况。如果泵完全没有反应，电路板保险熔断是常见原因。更换保险丝必须由授权人员进行。
3. 电路板损坏： 如果更换保险丝后仍无法恢复，或有烧焦气味，则判定为电路板损坏，需要专业人员进行电路板更换。

远程控制联锁与模式设定的影响

1. 远程控制联锁： 检查远程控制接口是否接入了联锁信号（如低液位开关）。如果联锁处于“停止”状态，泵体会被锁定，任何行程调节操作都会被系统屏蔽，造成“失灵”假象。
2. 自动模式锁定： 如果泵处于自动控制模式（系列），行程调节失灵是因为手动按键功能被外部信号取代。需通过模式切换到手动模式，才能使用面板按键进行流量调节。

三、液力转换失灵排查：恢复有效流量输出

如果面板显示正常但实际流量不足，说明行程调节失灵源于液力端效率低下。

单向阀堵塞与吸入管漏气的故障排除

1. 单向阀堵塞： 单向阀堵塞是导致流量不足的首要原因。需停泵泄压，拆卸阀组件，进行清洗单向阀，清除异物、结晶或沉淀物。
2. 吸入管漏气： 检查所有吸入管路连接处（包括过滤器、底阀）是否气密。吸入管漏气会破坏泵头负压，导致无法吸液。
3. 吸入高度： 检查吸入高度是否过高（超过），应优化安装条件，采用自灌式安装。

气蚀现象与系统压力的影响

1. 气蚀现象： 检查泵在运行中是否有异常噪音（如爆裂声），以诊断是否存在气蚀现象。解决措施包括降低液体温度、优化吸入管径和采用自灌式安装。
2. 系统压力： 检查出口压力是否过大（高于额定压力）或过低（缺乏背压）。如果缺乏背压，应安装并调节背压阀，稳定系统压力。

四、恢复与校准：确保行程调节后的精确计量

在完成所有故障排除后，必须进行最终的流量标定，以验证新道茨电磁计量泵的行程调节功能已恢复精确计量。

流量标定：消除实际流量不足的误差

1. 标定必要性： 即使泵已恢复工作，由于单向阀堵塞可能导致轻微的单向阀磨损，仍可能存在误差。流量标定是消除系统误差的唯一途径。
2. 校准流程： 通过测量特定时间()内的实际排量()，与理论流量()进行比对，计算出新的校准系数，确保行程调节后的精确计量。

长期维护程序：预防行程调节失灵

1. 定期清洗： 定期清洗单向阀和过滤器，防止单向阀堵塞引发液力转换失灵。
2. 螺栓检查： 定期检查泵头螺栓的紧固度，防止吸入管漏气。

结论：系统化排除，恢复电磁计量泵的流量控制

新道茨电磁计量泵行程调节失灵是一个涉及多环节的计量泵故障。解决的关键在于区分电子控制失灵（检查电路板损坏、远程控制）和液力转换失灵（单向阀堵塞、气蚀现象）。遵循从电源到液力端的系统化排查步骤，最终通过流量标定来验证恢复的精确计量，是确保新道茨电磁计量泵长期稳定投加的有效途径。

常见问题解答

1. 新道茨电磁计量泵的行程调节是通过什么实现的？

新道茨电磁计量泵的行程调节是通过调节冲程频率（）来实现的。面板上的数字设定改变的是电磁铁的吸合频率，从而控制流量调节。

2. 为什么面板显示正常但实际流量不足？

这是典型的液力转换失灵。最可能的原因是单向阀堵塞、单向阀磨损或吸入管漏气，导致泵头无法建立或保持有效的负压，使设定的冲程频率无法转化为足量的实际流量。

3. 如果我的泵被远程控制锁定了，如何解除“行程调节失灵”？

检查接入远程控制接口的联锁开关（如低液位开关）是否处于“允许工作”状态。或者，对于系列，可以尝试将模式切换到手动模式，看是否能够进行流量调节。

4. 什么是气蚀现象，它与行程调节失灵有什么关系？

气蚀现象是液体在泵头内汽化产生的气泡。这些气泡会占据泵头容积，导致实际流量不足（流量不准），让用户误以为行程调节失灵。解决办法是优化吸入条件。

5. 如果怀疑是电路板损坏，我可以自己更换吗？

涉及电路板损坏或电路板更换的维修步骤，必须由具有专业资格并由厂家授权的人员进行，以避免触电危险和影响泵的安全使用。
