在新道茨（NEWDOSE®）广受认可的机械隔膜计量泵系列中，为了满足日益精细和自动化的工业控制需求，部分高性能型号可以选配先进的电动冲程调节装置，使得流量可以实现远程或自动调节，是提升加药系统智能化的关键。

之前的解释可能存在偏差，经过再次仔细研读您提供的新道茨计量泵选型手册，本文将准确阐明哪些新道茨机械计量泵型号具备搭配电动冲程控制的可能性，以及这一功能的具体特点和选型指导。

了解电动冲程控制的核心机制

不同于电磁计量泵通过调节冲程频率来改变流量，机械计量泵通常通过改变单次冲程的行程长度（即冲程长度）来调节排量。冲程越长，单次排量越大，相同运行频率下总流量越高。传统的调节方式是手动的机械旋钮或手轮。

而电动冲程控制（或称电动行程调节）则是将这一手动过程自动化。它通过一个专用的电动执行器接收外部标准电信号（手册中明确支持4-20mA模拟信号），驱动内部机械结构改变冲程长度。这使得新道茨机械计量泵的流量调节变得可远程、可编程，能够轻松集成到现代自动化控制系统中。

为何需要电动冲程控制？

选择具备电动冲程控制功能的新道茨机械计量泵，为用户带来了显著的操作和工艺优势：

1. 实现高度自动化加药

具备电动冲程控制的机械计量泵能够响应来自PLC、DCS或其他智能仪表的4-20mA信号。这意味着泵的流量可以根据工艺参数（如液位、pH值、余氯浓度、流量等）的变化自动实时调整，无需人工干预，大幅提升了加药过程的自动化水平。

2. 支持远程与精确流量调节

操作人员可以在控制室或其他远程地点，通过发送精确的4-20mA信号来设定计量泵的流量，实现远程监控和调整。相比手动调节，电动冲程调节装置通常提供更精细的调节步长和更高的设定重复精度，部分型号还带有误差补偿功能，减少传统手动旋钮可能造成的冲程长度随机变化问题。

3. 优化工艺控制效果

通过平滑、连续的冲程调节，可以避免流量的剧烈波动，使得工艺控制更加稳定和精确。特别是在需要根据传感器信号进行闭环控制的应用中，电动冲程控制能够确保投加量与被控参数之间的精确匹配。

4. 提升操作安全与效率

在处理危险化学品或泵安装在难以接近的位置时，远程电动冲程控制减少了人员暴露于风险环境的机会。同时，集中式的远程调节也提高了操作效率。

新道茨哪些机械计量泵系列可搭配电动冲程控制？

根据《NEWDOSE新道茨计量泵选型手册》中各系列的功能特点描述，明确提及可以选配或搭配电动冲程调节装置（支持4-20mA信号）的机械隔膜计量泵系列包括：

• NDWS 系列：其特点中明确列出“可选配电动冲程调节装置(4-20mA)”。

• NDWL 系列：其特点中明确列出“可选配电动冲程调节装置(4-20mA)”。

• ND1000 系列：其特点中明确列出“可选配电动冲程调节装置(4-20mA)”。

• ND2000 系列：其特点中明确列出“可选配电动冲程调节装置(4-20mA)”。

• ND6000 系列：其特点中明确列出“可选配电动冲程调节装置(4-20mA)”。

• HND 系列：其特点中明确列出“可以搭配电动冲程调节”和“根据4-20mA 自动调节计量泵冲程长度”。

手册中关于NDJS和NDJL系列的特点描述未明确提及电动冲程调节装置这一选项。因此，根据手册内容判断，NDWS、NDWL、ND1000、ND2000、ND6000、HND系列是新道茨机械计量泵中支持电动冲程控制的主要系列。在选型代码中，电动冲程长度调节通常以特定的代码表示（例如，示例中显示为"-I"）。

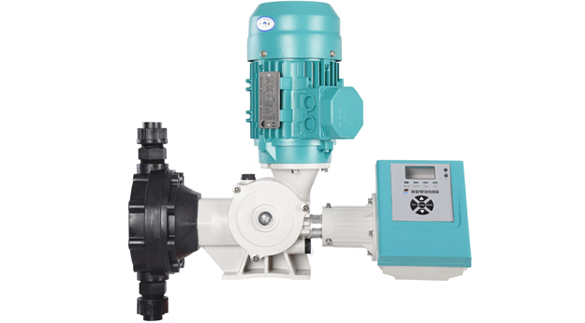

电动冲程调节装置详解

新道茨的电动冲程调节装置是实现机械计量泵自动化调节的关键部件。它的主要功能特点包括：

• 双重控制模式：支持手动控制和外部模拟信号（4-20mA）控制。

• 4-20mA 模拟信号控制：能够接收标准的4-20mA电流信号，并根据信号大小实时、精确地改变计量泵的冲程长度。支持正比例（信号增大，冲程变长）和反比例（信号增大，冲程变短）调节。

• 手动精确设定与显示：在手动模式下，通过操作面板可以精确设定并数字显示当前的冲程长度。

• 误差补偿与校准：装置具备误差补偿功能，有助于提高设定的准确性。部分装置还带有归零功能，便于进行精度校准。

• 模块化接口：装置设计有模块化接口，可通过定制连接件与不同系列的机械计量泵连接。

该装置使得机械计量泵不再局限于变频调速这一单一的自动化调节方式，提供了更灵活的冲程调节方案。

如何进行支持电动冲程的型号选型

选购具备电动冲程控制的新道茨机械计量泵时，请参考以下步骤并结合选型手册中的具体型号代码和参数表：

1. 确定基础需求： 首先根据您的工艺要求，确定所需的流量范围、最高工作压力以及输送介质的性质，从而选择合适的机械计量泵系列（从NDWS、NDWL、ND1000、ND2000、ND6000、HND中选取）和泵头材质。

2. 选择电动冲程功能： 在确定基础型号后，务必在选型代码中指定需要电动冲程长度调节功能。根据手册中的选型代码示例，这通常通过型号后缀来表示，例如“-I”代表电动冲程调节。

3. 确认电源类型： 根据现场的电源条件选择合适的电机电源类型（如380V或220V）。

4. 核对完整型号代码： 将所有选定的配置组合成完整的型号代码，并对照手册中的示例和说明进行最终确认。

5. 咨询厂家或经销商： 如果对手册内容有任何疑问，或者需要非标配置，最稳妥的方式是直接联系新道茨授权经销商或厂家技术支持，获取专业建议并核实型号的兼容性。

例如，如果需要一台NDWL系列、排量410L/H、压力0.6MPa、PVC泵头、380V 50Hz电源、支持电动冲程调节的泵，查阅手册后，选型代码示例如下：NDWL-410-0.6-PVT-A-I。

安装与调试要点（电动控制部分）

安装带有电动冲程调节装置的新道茨机械计量泵，除了遵循常规的泵体、管路和电气安装规范外，还需特别注意：

• 信号线连接：根据电动冲程调节装置的接线端子标识，正确连接外部控制系统输出的4-20mA信号线，注意区分正负极和屏蔽。

• 电源连接：确认电动冲程调节装置的电源（通常与泵共用或独立）连接正确且符合要求。

• 参数设定：如果调节装置需要设定（如4mA和20mA对应的冲程百分比、正反比例模式选择等），请参照装置说明书进行正确设置。

• 行程校准：在调试阶段，通过发送4mA和20mA信号，检查泵的实际冲程是否对应设定的最小和最大值，并利用归零功能进行精度校准。

• 联动测试：将泵与外部控制系统联调，通过改变控制信号，观察泵的流量响应是否平滑稳定。

维护与故障排除（电动调节部分）

针对电动冲程调节装置的维护，主要包括：

• 检查连接：定期检查控制信号线和电源线的连接是否牢固、有无破损或腐蚀。

• 清洁：保持调节装置表面清洁干燥，避免粉尘或液体侵入。

• 状态监测：部分调节装置有运行状态指示灯或显示屏，留意异常提示。

• 故障诊断：如果调节装置不响应信号或显示异常，首先检查外部信号源是否正常，然后检查接线。若问题依旧，可能需要联系专业维修人员。

结论

总结来说，新道茨的NDWS、NDWL、ND1000、ND2000、ND6000、HND系列机械隔膜计量泵可以根据需求选配电动冲程调节装置，从而具备接受4-20mA模拟信号并自动调节冲程长度的功能。这一特性显著提高了这些系列机械计量泵的自动化和远程控制能力，使其成为需要精确、自动化加药的工业流程的理想选择。用户在选型时，务必核对具体型号代码是否包含电动冲程选项，并严格按照手册进行安装、调试和维护，以确保泵的最佳性能和长期稳定运行。

常见问题解答 (FAQs)

1. 问：新道茨的NDJS和NDJL系列机械计量泵是否支持电动冲程调节？答： 根据您提供的《NEWDOSE新道茨计量泵选型手册》中对NDJS和NDJL系列特点的详细描述，并未明确提及支持电动冲程调节装置这一功能。因此，根据手册内容判断，NDJS和NDJL系列通常不具备此功能。

2. 问：电动冲程调节装置接收的4-20mA信号对应的是什么？答： 电动冲程调节装置接收的4-20mA信号直接对应机械计量泵的冲程长度（或其百分比），例如4mA可能对应最小冲程（零或接近零流量），20mA对应最大冲程（最大流量）。通过调节冲程长度，间接控制了泵的流量。

3. 问：电动冲程调节和变频调节有什么区别？答： 电动冲程调节是通过改变机械计量泵单次冲程的长度来控制流量，电机转速通常是固定的。变频调节是通过改变电机电源频率来改变电机转速，进而改变泵的冲程频率，冲程长度通常是固定的或手动设定。两者都是实现流量调节的方式，但原理不同。手册中提到部分系列（如NDWS, NDWL, ND1000, ND2000, ND6000, HND）也可选配变频电机。

4. 问：带有电动冲程调节的机械计量泵，其流量调节比是多少？答： 手册中未直接给出电动冲程调节装置具体的流量调节比（即最大流量与最小流量的比值）。但这通常取决于泵本身的最大最小冲程范围以及电动调节装置的精度。具体的调节范围和线性度应参考该装置的详细技术参数或咨询厂家。

5. 问：电动冲程调节装置出现故障，会影响泵的基本运行吗？答： 如果电动冲程调节装置故障，泵可能无法进行自动或远程流量调节。某些装置可能具备手动旁路功能，允许在固定冲程下手动运行泵，但这取决于具体型号的设计。在电动调节装置故障时，泵的运行可能会受到影响，需要及时检修或切换到手动模式（如果支持）。
