盾构泥水加药泵：隧道施工絮凝沉淀药剂投加方案

核心要点

• 盾构泥水处理分净化、絮凝、固液分离三步，絮凝剂投加决定沉淀效果。

• PAC用DM系列4–20mA比例调节随流量跟量；PAM粘度高，配高粘度单向阀。

• DC系列走RS485总线，一套触摸屏最多同时控制128台泵，适合多投加点。

盾构泥水加药泵的核心任务，是把PAC（聚合氯化铝）、PAM（聚丙烯酰胺）等絮凝剂按比例注入泥水处理系统，在絮凝池形成矾花，实现固液分离与泥水循环回用。选型抓住三条：控制跟流量联动，泵头扛腐蚀，投加点覆盖净化到絮凝全流程，适合盾构施工与泥水处理工程人员参考。

盾构泥水为什么分三步处理？

结论：盾构泥浆细颗粒多，靠重力沉降太慢，先净化除粗颗粒，再投絮凝剂聚成大矾花，最后固液分离。

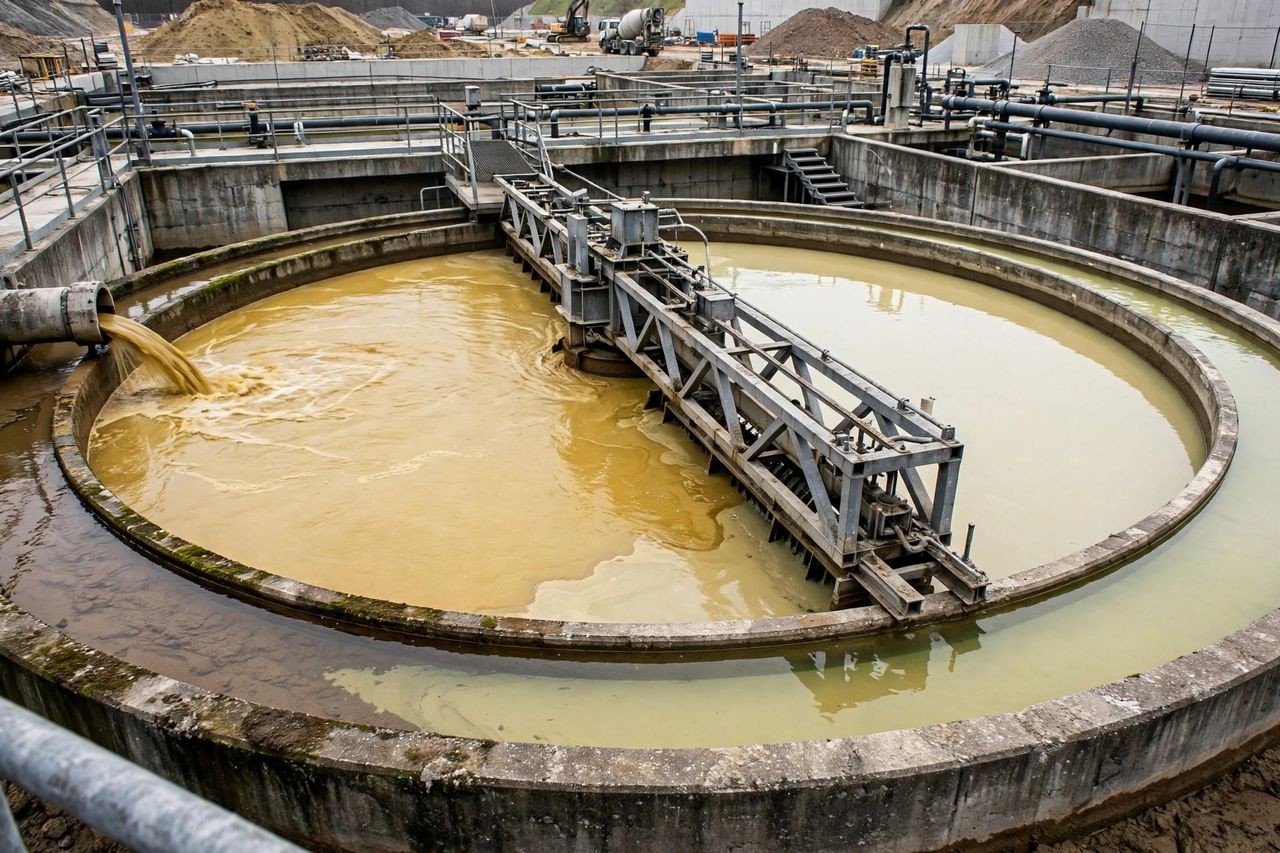

净化用振动筛和旋流器，絮凝投PAC、PAM助凝，分离用沉淀池或压滤设备。加药泵工作在絮凝环节，投加量决定矾花大小。

新道茨是北京方舟通达机电技术有限公司的计量泵品牌，2001年生产出国内第一台电磁隔膜计量泵。新道茨DFD系列是手动调节冲程频率的电磁隔膜计量泵，DM、DP、DC是同一平台的4–20mA、脉冲、RS485三种远程控制版本。

本文只讲絮凝环节加药泵选型，不涉及净化设备。

絮凝剂投加点应该布置在哪里？

结论：PAC投在絮凝池前端快速混合区，PAM投在后端慢速絮凝区，中间留出混合反应时间。

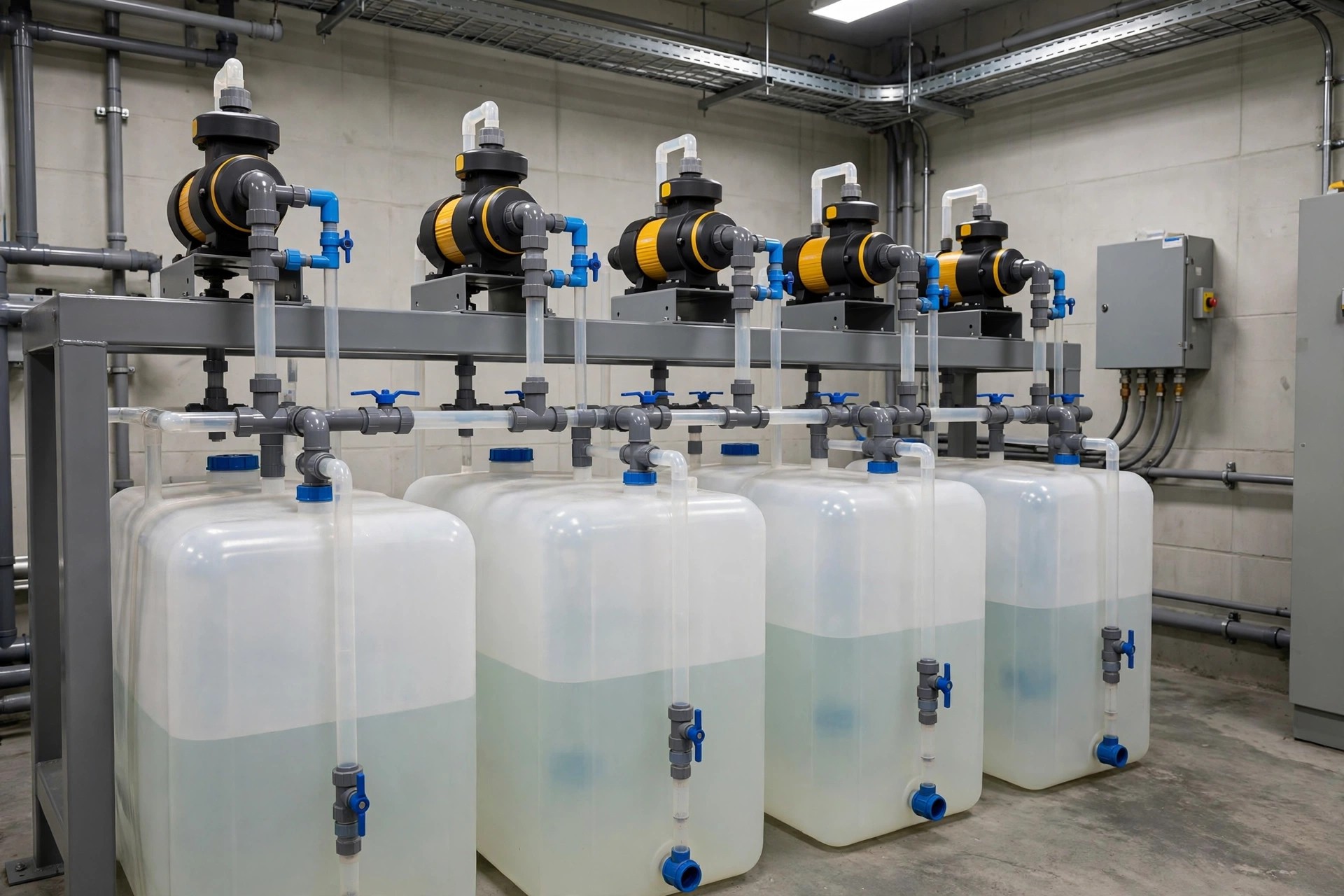

多投加点建议每点单独配一台泵。典型管路：进液点→Y型过滤器→流量标定柱→计量泵→安全阀→隔膜压力表→背压阀→加注点，另配脉动阻尼器；进出口压差小于1bar时装背压阀。

盾构泥水加药泵选DM、DP还是DC控制？

结论：跟泥水流量自动联动选DM或DP，集中管理多台泵选DC。

DM接收0/4–20mA信号控制冲程频率，支持正反比例调节，适合PAC比例投加。DP用外部脉冲信号控制冲程频率，带分频/倍频，直接接收流量计脉冲信号。

DC走RS485通讯（Modbus RTU、9600波特率），可与上位机通讯在线启停，一套触摸屏系统最多同时控制128台DC泵。

PAM粘度大，泵和管件怎么选？

结论：PAM熟化液粘度高，重点选高粘度单向阀和弹性复位泵头。

新道茨高粘度单向阀最大到4000cps，弹性复位保证高粘度液体输送排量及线性度。HND可选PTFE弹性元件单向阀，泵头SS316，出口端自带背压。

NDWS可选配变频电机和电动冲程调节。PAC等腐蚀性药剂，泵头常用PVT或SST材质。

pH和药量怎么自动联动？

结论：流量计信号管药量，pH信号管酸碱，两个回路独立，都进中控统一监视。

泥水流量用ARK61配ARK81变送控制器：脉冲进DP泵跟量，4–20mA进DM泵或Evodose的EM控制。pH调节用ARK82（pH 0–14）配DM的反比例调节。

DC的RS485总线把各回路信号收进触摸屏集中监控。机械隔膜计量泵和Evodose的稳态精度均为±1%，0~100%无级调节。

盾构现场选泵有哪些硬性条件？

结论：先看防护和电源，再看吸入和管路条件，最后确认质保。

新道茨电磁泵防护等级IP55，电源220VAC、50Hz；Evodose宽压100–240V。机械泵最大吸入高度2m（水柱）。整机质保1年。

结论

盾构泥水加药泵选型的关键，是让药剂投加量跟上泥水流量变化：DM、DP做流量联动，DC做集中管理，PAM配高粘度单向阀。这几点走对，絮凝沉淀稳定，泥水回用和排放就有保障。下一步按现场泥水流量和药剂种类，把上表型号换成具体泵头材质代码。

常见问题

Q1：盾构泥水加药泵为什么要用比例投加？

泥水流量随掘进速度变化，比例投加让药剂量同步增减；定量投加易过量或不足，浪费药剂还影响沉淀。

Q2：PAC和PAM能用同一台泵投加吗？

不能。PAC低粘度投在快速混合区，PAM熟化液粘度高投在慢速絮凝区，投加点和药性不同，共用一台泵容易堵管路。

Q3：PAM粘度大堵泵怎么办？

选高粘度单向阀（最大到4000cps）配弹性复位泵头，或HND配PTFE弹性元件。投加前确保PAM充分熟化。

Q4：多个投加点怎么集中管理？

DC系列走RS485总线，一套触摸屏最多同时控制128台DC泵集中管理，不用每台泵单独配控制仪表。

Q5：盾构现场电压不稳，泵能适应吗？

新道茨电磁泵IP55防护，电源220VAC、50Hz；Evodose宽压100–240V。整机质保1年。
