燃气加臭计量泵：城市燃气四氢噻吩随流量自动定比投加方案

核心要点

• 城市燃气本身无色无味，必须添加四氢噻吩等加臭剂才能让人闻到泄漏。
• 加臭量要跟着燃气流量走：流量大就多加，流量小就少加，比例恒定。
• 燃气加臭计量泵接收燃气流量计的脉冲或4-20mA信号，自动按比例调节投加量。
• 门站、调压站的加臭装置处在防爆区域，泵和配套电气都要满足防爆要求。
• 新道茨DP系列电磁隔膜计量泵可直接接收脉冲信号，DM系列接收4-20mA信号，适合做自动定比加臭。

城市燃气加臭的核心要求是加臭剂投加量与燃气流量成固定比例。燃气流量计发出脉冲或电流信号，燃气加臭计量泵根据这个信号自动调节冲程频率，实现随动定比投加，不需要人工干预。

燃气为什么要加臭？加多少才合适？

结论：天然气、液化石油气本身没有气味，泄漏时人察觉不到，加臭是强制安全措施。

城市燃气在输送到千家万户之前，必须在门站或调压站加入臭味剂。四氢噻吩是目前最常用的加臭剂，气味刺鼻、化学性质稳定，微量就能被人闻到。

定比投加是怎么实现的？信号从哪来？

结论：燃气流量计输出信号给计量泵，泵按信号比例改变冲程频率，加臭量自动跟着流量走。

一套典型的自动加臭装置包括加臭剂储罐、计量泵、燃气流量计和控制器。新道茨DP系列是电磁隔膜计量泵，用外部脉冲信号控制冲程频率；DM系列用4-20mA电流信号控制冲程频率。两者都能直接跟流量计联动做定比投加。

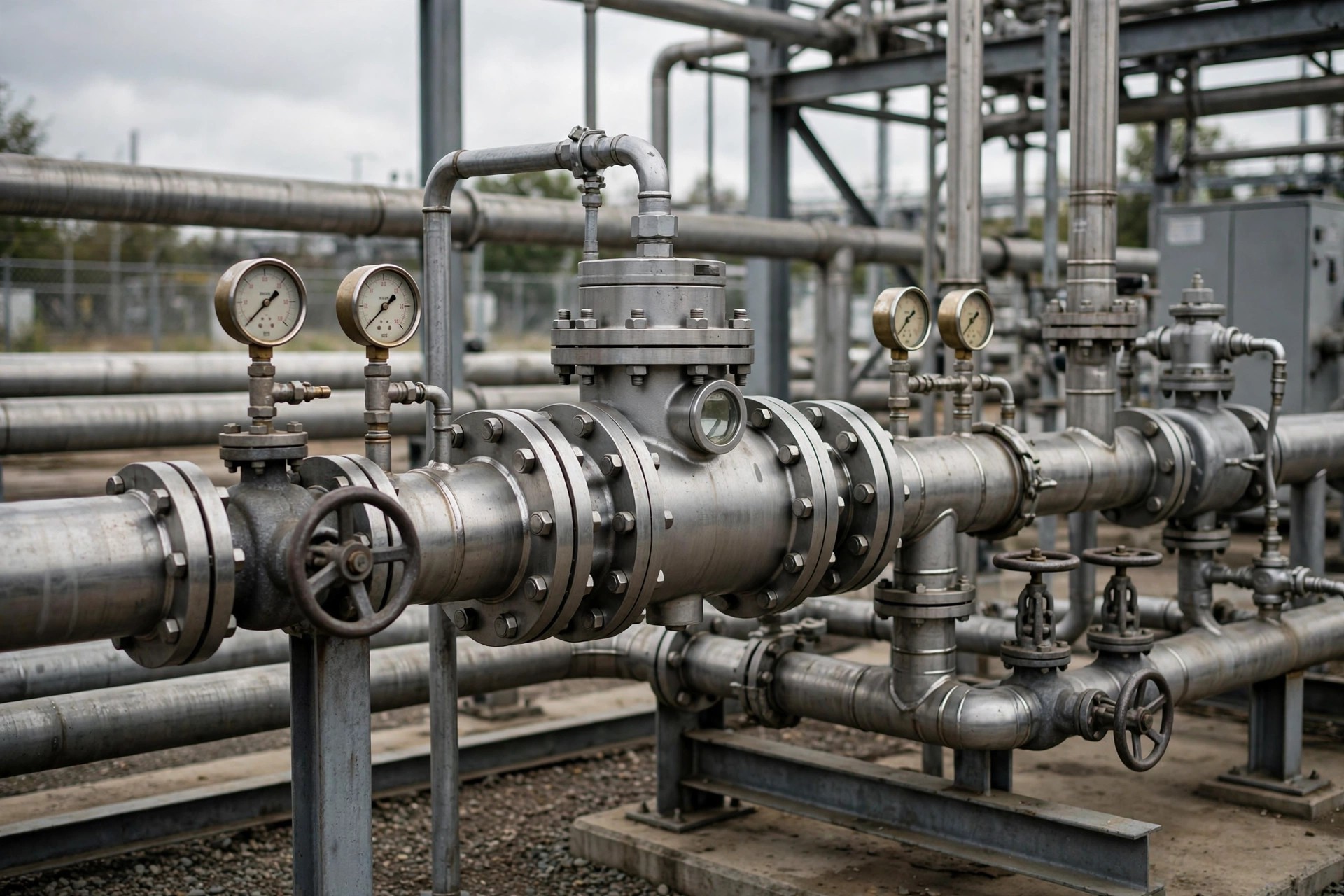

门站加臭装置一般长什么样？

结论：储罐、计量泵、流量计、控制器组成撬装，布置在门站或调压站的加臭间里。

加臭剂储罐通常是不锈钢或专用塑料材质，带液位显示。储罐出口接计量泵入口，泵出口经止回阀接入燃气管道。插入式流量计或管道流量计装在燃气主管上，信号线连到控制器或直接连到泵。

为防止加臭剂倒灌进储罐，泵出口必须装止回阀。部分装置还在泵出口加缓冲罐，平滑脉冲，保护下游仪表。

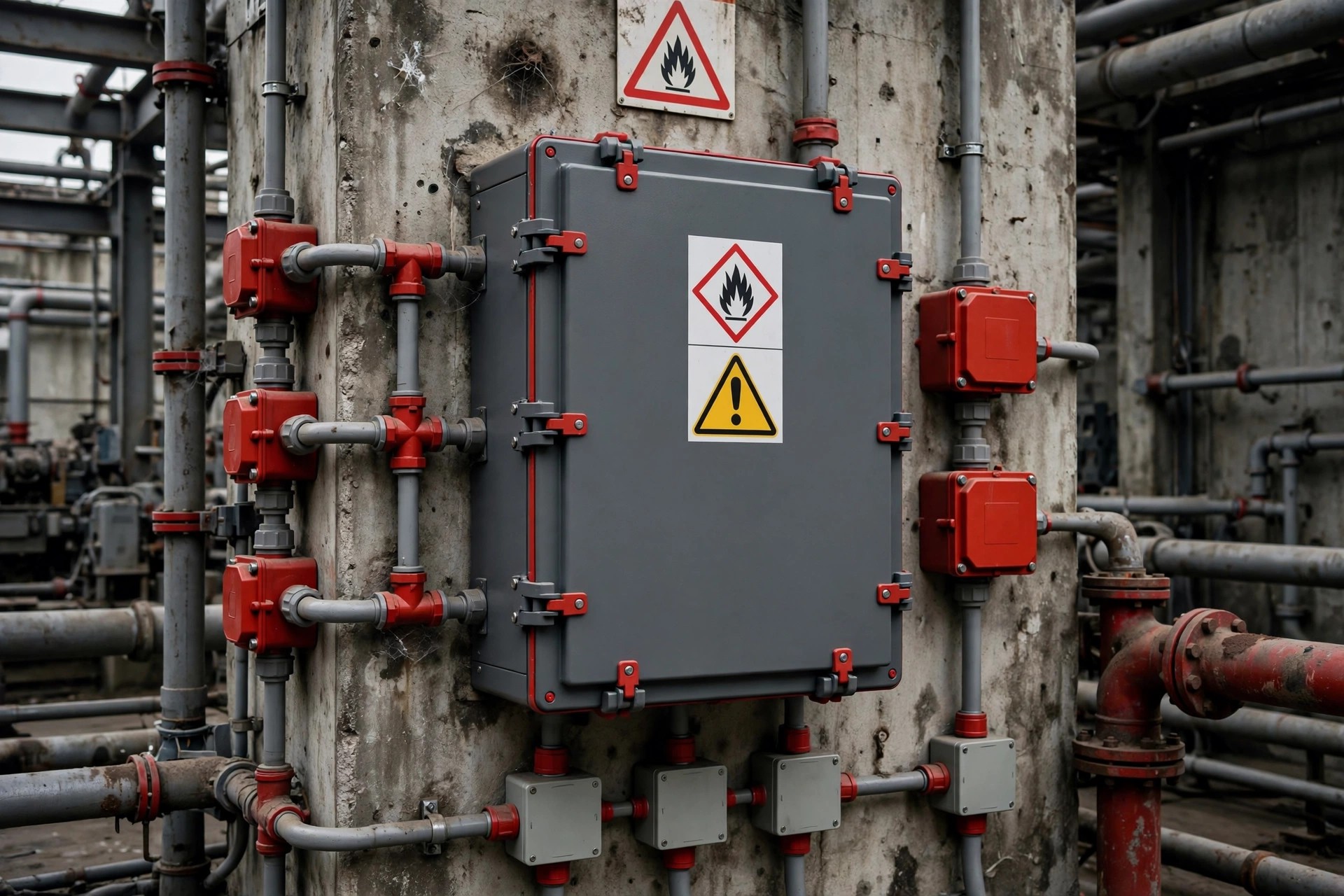

防爆区用什么泵？要注意什么？

结论：加气站、门站的加臭间多划为1区或2区防爆区域，电气设备必须满足相应防爆等级。

这是燃气加臭选型中最容易踩坑的地方。电磁隔膜计量泵本体通常不带防爆认证，不能直接装进防爆区。

可行的方案有两种。一种是把泵放在防爆区外，通过加长管线把加臭剂送进防爆区注入点。另一种是选用带防爆电机的机械隔膜计量泵。

加臭剂储存有什么讲究？

结论：四氢噻吩易挥发、有刺激性气味，储存要密封、阴凉、远离火源。

储罐要带密封盖和呼吸阀，减少挥发损耗。加臭剂对橡胶有溶胀作用，管路和密封件要选氟橡胶或PTFE材质。

新道茨电磁泵的泵头材质代码里，PPV配的是氟橡胶密封件，PTF是全PTFE密封。输送四氢噻吩时，PTF泵头兼容性最好。

选型时流量和压力怎么定？

结论：先算最大小时燃气流量对应的加臭剂需求量，再按这个量选泵的流量档，压力按注入点管道压力加余量。

举例：某调压站最大小时流量5000立方米、加臭比例20mg/立方米，每小时需加臭剂100克（四氢噻吩密度按1g/mL计），相当于0.1L/h。选DFD-02-07-M（2L/h、7bar）余量充足，频率调节可覆盖低流量工况。

注入点压力一般就是管道运行压力，城市中压管网多在0.4MPa以下。选泵时压力档要高于注入点压力，保证泵能打进去。

DC系列支持RS485通讯，一个触摸屏最多可同时控制128台DC计量泵，适合有多个加臭点的燃气公司做集中管理。

结论

燃气加臭计量泵的关键价值在于把加臭量与燃气流量锁定成固定比例。脉冲信号走DP系列，4-20mA信号走DM系列，RS485集中管理走DC系列。防爆区要么把泵放区外，要么选AEX防爆电机的机械泵。泵头材质优先PTF或SST，密封件用氟橡胶或PTFE。整机质保1年。

常见问题

Q1：加臭比例一般定多少？

加臭比例由当地燃气公司按规范确定，常见的是每立方米燃气加十几到二十几毫克四氢噻吩。

Q2：DP系列的分频/倍频模式是什么意思？

当流量计发出的脉冲频率超过泵的最高工作频率时，泵自动进入分频模式，按比例减少冲程次数；当脉冲频率低于泵的工作下限时，进入倍频模式，把每个脉冲拆成多次冲程。

Q3：四氢噻吩把泵头腐蚀了怎么办？

先确认泵头材质代码。四氢噻吩对普通橡胶有溶胀作用：PPV/PVT泵头的密封件是氟橡胶（FKM），PTF是全PTFE泵头。输送加臭剂优先选PTF泵头或SST不锈钢泵头，管路和密封件用氟橡胶或PTFE。已腐蚀的泵头要整套更换，不要只换密封件。

Q4：冬天加臭剂凝固了泵打不出去怎么办？

四氢噻吩凝固点低，常规冬季不会凝固。打不出去先查吸入管路和过滤器有没有结晶或杂物堵塞，泵出口止回阀是否卡死，储罐液位是否正常。管路和密封件用氟橡胶或PTFE，不会被加臭剂溶胀。

Q5：多台加臭泵需要集中监控吗？

燃气公司管辖多个门站、调压站时建议做集中监控。DC系列支持RS485通讯，一个触摸屏最多可同时控制128台DC计量泵，加臭量和运行状态集中显示，不用逐个站点跑。
