新道茨 DFD-NX 与 GX 重叠段选型：9–25L/h 段按压力怎么选

• 9–25L/h段先看压力，再看频率与功率。

• 低端反差最大：NX 9L/h配7Bar，GX 6L/h配16Bar。

• 高端流量接近压力不同：NX 25L/h配2Bar，GX 23L/h配5Bar。

• 两系吸程同为3m，同为DFD手动调节。

同样是9L/h上下投加需求，7Bar够用还是必须上16Bar？DFD-NX-GX重叠段的选型先看压力，再看频率与功率。压力够用选NX，压力不足选GX。

DFD-NX-GX重叠段到底重叠在哪里？

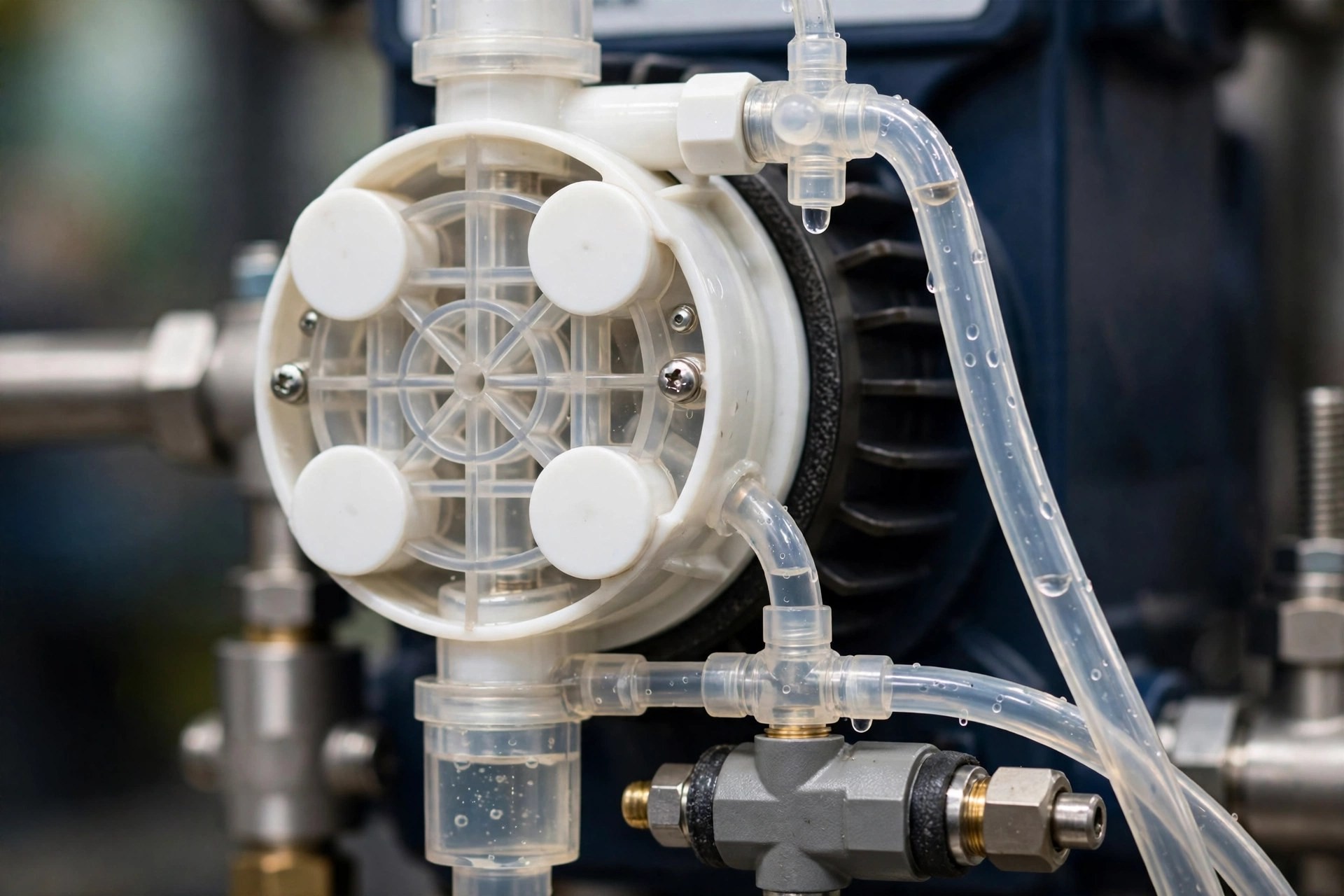

重叠段的意思是两系流量段有交集，选型分界不在流量，而在压力。新道茨DFD系列是电磁隔膜计量泵，DFD表示手动调节冲程频率，NX与GX是该方式下两个型号系列。NX系为9L/h至25L/h，GX系为6L/h至55L/h，两者在9L/h至25L/h段交汇，流量相近档位压力却常常不同。

表中NX其余档12L/h、15L/h、20L/h与GX其余档33L/h、55L/h只作定位背景。主对照档只有两组：低端NX 9L/h对GX 6L/h，高端NX 25L/h对GX 23L/h。

低端怎么选：9L/h上下为什么压力差这么大？

低端取舍很直接：流量相近时，压力够不够用就是分界线。

NX低端档为9L/h、7Bar、160spm、40W。

GX低端档为6L/h、16Bar、200spm、60W。

压力差9Bar，流量差只有3L/h。压力不高于7Bar时，NX低端档流量更贴近9L/h，功率更低。压力高于7Bar时，只能看GX低端档，但要接受流量降到6L/h，并核对投加量是否够用。先定压力再核流量，顺序不能反过来。

高端怎么选：25L/h与23L/h为什么不能只看流量？

高端关键不在流量数字，而在压力数字。

NX高端档为25L/h、2Bar、200spm、40W。

GX高端档为23L/h、5Bar、200spm、60W。

两档频率同为200spm，流量只差2L/h，压力却差3Bar。压力不高于2Bar时，NX高端档流量更大、功率更低。压力高于2Bar、最高到5Bar时，GX高端档是承接档位，功率60W。只看流量差容易误判两档互换，压力栏才是高端分界依据。

手动调节与吸程会不会改变选型结果？

调节与吸程不改变两系分界，只决定现场调节顺不顺手。DFD手动调节冲程频率，设定范围1spm至最大频率，运行或停止均可调节，数字显示当前工作频率。频率调低投加量下降，频率调高投加量上升，面板显示即核对依据。

两系吸程同为3m。

吸程相同，安装高度上的取舍不在本篇对照范围内，选型仍回到压力与流量。NX与GX均带液位开关接口，现场可接液位开关防止空转，不构成选型分界。

结论

DFD-NX-GX重叠段选型逻辑可以收成一句话：9–25L/h段先定压力，再核流量与功率。低端看7Bar与16Bar分界，高端看2Bar与5Bar分界，吸程与手动调节方式两系相同，不参与分界。

常见问题

Q1：9–25L/h段为什么先看压力而不是先看流量？

因为两系在该段流量已经交汇，流量拉不开差距，压力才是分界。低端压力差9Bar，高端压力差3Bar，先定系统压力再核流量，顺序反过来容易选到压力不够的档位。

Q2：低端需要9L/h同时需要16Bar时该怎么选？

主对照档没有同时满足9L/h与16Bar的档位。NX低端档给9L/h但压力只有7Bar，GX低端档给16Bar但流量只有6L/h。先确认投加量：6L/h够用选GX低端档，不够用就重新评估系统压力或投加方案，不能硬拼两档参数。

Q3：高端25L/h与23L/h两档频率相同意味着什么？

两档频率同为200spm，高端取舍不在频率。差别在压力与功率：NX为2Bar、40W，GX为5Bar、60W。压力需求即高端硬分界。

Q4：DFD手动调节对NX与GX选型有什么影响？

DFD手动调节冲程频率，设定范围1spm至最大频率，运行或停止均可调节，数字显示当前工作频率。两系调节方式相同，不构成选型差别。调节只改变同一档位内投加量，不能改变压力。

Q5：吸程3m对NX与GX选型有什么意义？

两系吸程同为3m，不构成两系分界。选型不用因为吸程在两系之间摇摆，仍按压力与流量对照主对照档。安装时按3m吸程核对吸入高度，超出吸程的工况需要另外处理，不能靠换系列解决。
