计量泵（Metering Pump / Proportional Dosing Pump），又称比例泵或定量加药泵，属于容积式往复泵的一种特殊形态。其核心功能是在工艺管网或反应容器内存在背压的情况下，实现化学流体的高精度、连续可调、无泄漏定量输送。

按照 API 675（正排量泵-计量泵标准）规范，计量泵在稳态工况下的计量重现精度通常要求优于 ±1%，且排量与冲程开度或运行频次之间保持严格的线性比例关系。本文将从系统组成架构、往复容积变化工作原理、四大核心机型特点及流量调节方式进行全面拆解。

一、计量泵的工作原理

计量泵的流体输送完全遵循正排量容积周期性变化原理。无论是机械隔膜、电磁驱动还是柱塞结构，其每个工作周期均由两个连续且相互交替的物理冲程组成：

newdosepump.cn/core/extend/ueditor/themes/default/images/img-cracked.png") 10px 10px / 40px auto no-repeat #FFFFFF; height: 30px; width: 100%; margin-bottom: -7px; border-radius: 5px;" data-catch-result="fail">
+-------------------------------------------------------------------------------+
|                        计量泵往复水力循环动作逻辑                             |
|                                                                               |
|  【吸入冲程 (Suction)】                                                       |
|   驱动轴后拉 ──> 泵腔容积增大 ──> 形成瞬时负压 ──> 出口阀球关闭 / 进口阀球开启 ──> 药液充盈 |
|                                                                               |
|  【排出冲程 (Discharge)】                                                     |
|   驱动轴前推 ──> 泵腔容积缩小 ──> 介质受压升压 ──> 进口阀球关闭 / 出口阀球开启 ──> 定量排出 |
+-------------------------------------------------------------------------------+

1. 吸入冲程（Suction Stroke）

• 当驱动机构（偏心轮、曲柄连杆或电磁推杆）拉动隔膜或柱塞向后回退时，密闭泵腔的有效几何容积增大；
• 腔内瞬间产生局部负压（相对真空）。在管路静压差与重力作用下，上部的排出端单向阀球迅速下沉落座关闭，彻底封闭排出口；
• 与此同时，外部药箱的流体在大气压或自灌静压驱动下推开下部的吸入端单向阀球，药液顺畅涌入并充满泵腔。

2. 排出冲程（Discharge Stroke）

• 当驱动机构推挤隔膜向前方鼓出（或柱塞向前推进）时，泵腔有效容积迅速缩小，腔内药液受挤压压力瞬间飙升；
• 高压流体反向紧紧下压吸入端单向阀球封死进口，彻底阻断液体回流；
• 当腔内液体压力克服管网背压时，高压流体顶开排出端单向阀球，将恒定容积的药液克服阻力排入下游加药工艺管道中。

二、计量泵的总体结构组成

一台工业级计量泵主要由四大功能模块构成：

newdosepump.cn/core/extend/ueditor/themes/default/images/img-cracked.png") 10px 10px / 40px auto no-repeat #FFFFFF; height: 30px; width: 100%; margin-bottom: -7px; border-radius: 5px;" data-catch-result="fail">
+-------------------------------------------------------------------------------+
|                          计量泵四大基础结构模块                               |
|                                                                               |
|  [ 驱动动力系统 ] ──> 工业交流电机 (定速/变频/隔爆) / 电磁线圈驱动机构        |
|         │                                                                     |
|         ▼                                                                     |
|  [ 机械传动箱体 ] ──> 蜗轮蜗杆减速机构 / 偏心滑块构件 / 润滑油槽与导向滑枕    |
|         │                                                                     |
|         ▼                                                                     |
|  [ 冲程调节机构 ] ──> 机械分度手轮 / 电动执行伺服器 (改变单次有效推移距离)    |
|         │                                                                     |
|         ▼                                                                     |
|  [ 液力端 (泵头) ] ──> 泵头壳体 + 纯 PTFE 复合隔膜 + 进/出单向阀球 + 密封O型圈  |
+-------------------------------------------------------------------------------+

1. 驱动动力系统（Drive Unit）

• 电机驱动型：通常采用三相（380V）或单相（220V）交流异步电机。在化工厂防爆场所采用隔爆电机（Ex d IIC T4），需大范围无级调速时配置变频专用电机及独立防爆强冷风机。
• 电磁驱动型：采用微电脑芯片直接控制高响应电磁铁推杆，利用电脉冲的通断实现高频往复抽送，无外露旋转摩擦件。

2. 机械传动与减速箱体（Drive & Reduction Mechanism）

• 蜗轮蜗杆传动：将电机的高转速（如 1440 rpm）降速至适宜加药往复冲程（通常为 40 ~ 144 次/分钟），同时放大驱动扭矩；
• 旋转转直线机构：通过偏心轮、弹簧复位机构或曲柄滑块，将减速箱的圆周回转运动转化为推杆的直线往复运动。

3. 冲程调节机构（Stroke Adjustment Mechanism）

• 计量泵具备区别于普通水泵的核心装置。通过改变偏心轴的实际偏心距，或利用调程手轮顶杆限制滑枕的回程位置，在运转或停机状态下实现 0% ~ 100% 冲程长度的无级线性调节。

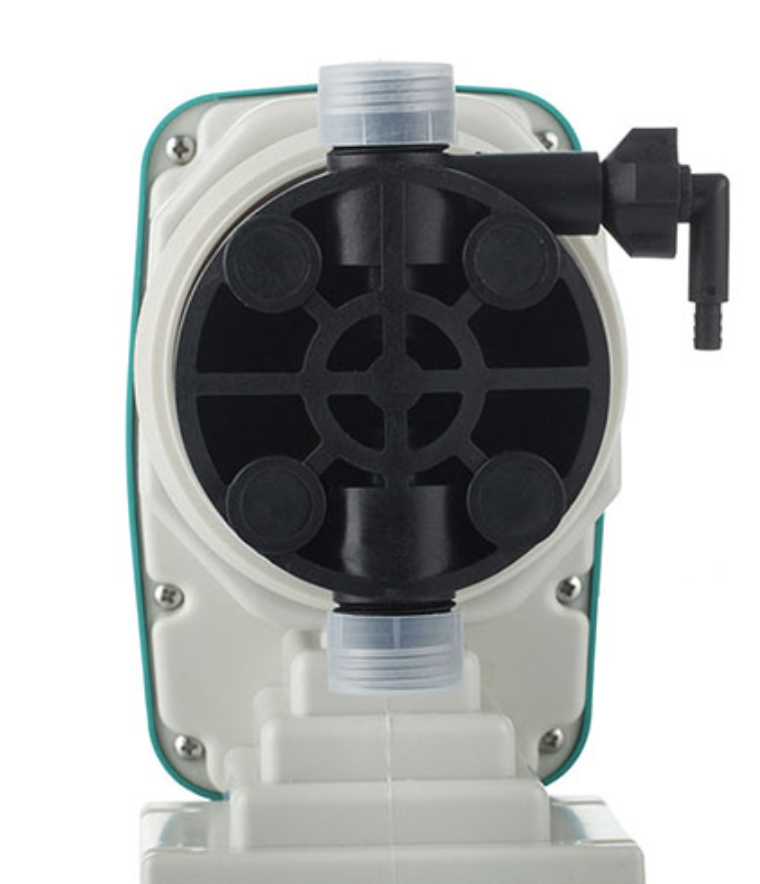

4. 液力端（Liquid End / 泵头过流组件）

液力端是唯一与化学药剂直接接触的过流部分，核心构件包括：

• 泵头壳体：承压部件，按介质化学特性选用增强 PP、高纯 PVDF、UPVC、316L 不锈钢或哈氏合金；
• 往复隔膜（膜片）：多采用以高韧性橡胶（如 EPDM）为弹性基体、介质侧复合 100% 纯 PTFE（聚四氟乙烯） 的复合膜片，兼具高频往复疲劳抗力与优良的耐化学腐蚀惰性；
• 上下单向阀组（Check Valves）：控制介质单向流动。包含阀体、阀座以及高硬度耐磨陶瓷球（或 316L 抛光钢球），其精密配合是维持 ±1% 稳态精度的核心部件；
• 密封圈（O-Rings）：耐酸选用氟橡胶（FKM），耐强碱选用三元乙丙橡胶（EPDM），强溶剂选用全氟醚（FFKM）。

三、主流计量泵结构类型技术对比

按驱动方式与液力端受力传递机制的不同，工业计量泵主要细分为以下四大类：

四、计量泵流量计算与调节控制方法

计量泵的实际输出理论流量公式可表示为：

• ：计量泵实际小时排量（L/h）
• ：单次冲程容积（L/冲程，完全取决于柱塞直径与冲程长度 ）
• ：冲程运转频次（SPM，即冲程数/分钟）
• ：泵容积效率（受介质粘度、管网背压及单向阀密封性影响，通常为 0.85 ~ 0.95）

1. 改变冲程长度（调 ）

通过旋转机身上的机械刻度手轮，改变偏心滑块机构的行程开度（0%~100%）。该调节方式即使在电机恒速运转下也能直接改变每次推出的流体体积，通常建议常用开度保持在 30% ~ 90% 线性区间（过小冲程开度会导致容积效率失真）。

2. 改变冲程频次（调 ）

• 电磁泵：通过微电脑操作面板或接收外部 4-20mA 模拟量信号，改变每分钟脉冲触发频率（如 1 ~ 120 SPM）；
• 机械泵：通过配置变频电机并接入变频器（VFD），根据中控室 DCS/PLC 指令改变电机电源频率（如 10 ~ 50 Hz），从而无级改变冲程转速。

五、计量泵标准管路水力拓扑规范

计量泵属于断续往复排液，若管网缺乏水力缓冲或存在重力自流，会导致计量精度严重超标或电机憋压损坏。标准工程管路拓扑必须落实以下四项水力组件：

+-----------------------------------------------------------------------------------+
|                     计量泵标准水力管路工程设计拓扑                                |
|                                                                                   |
|  [ 储药罐 / 溶药箱 ] (采用自灌淹没式安装，消除吸入气蚀)                           |
|        │                                                                          |
|        ▼ (吸入管径放大一档，加装 60 目 Y 型过滤器)                                |
|  [ 往复计量泵 ] ───> [ 安全泄压阀 ] ───> (并联超压回流管回流储药罐)                |
|        │                                                                          |
|        ▼ (紧靠泵出口 30~50cm 内安装)                                              |
|  [ 充氮脉冲阻尼器 ] (消除高频往复水锤，平滑脉动流)                                |
|        │                                                                          |
|        ▼ (串联在阻尼器下游)                                                       |
|  [ 耐腐蚀背压阀 ] (设定 1.5~2.0 bar，彻底消除停机重力虹吸与惯性过冲)              |
|        │                                                                          |
|        ▼ (平稳流管段)                                                             |
|  [ 耐震压力表 / 在线流量计 / 带止回注射阀 ] ───> [ 主工艺管道中心 1/3 湍流区 ]    |
+-----------------------------------------------------------------------------------+

1. 吸入端自灌式供料与粗孔过滤：将泵安装在储罐液位下方，利用静水压自灌充盈泵腔，消除吸入气蚀与挥发气锁；吸入端加装 40~60 目 Y 型过滤器拦截晶粒药渣。
2. 安全泄压阀（Safety Relief Valve）：计量泵属于容积式正排量泵，若排出管道阀门误关，压力会持续飙升直至胀裂管网或烧毁电机。必须在排出截止阀前并联安全阀，超压时回流泄压。
3. 充氮脉冲阻尼器（Pulsation Dampener）：往复推拉排液具有脉冲间歇性，在出口端加装预充氮气阻尼器（预充气压为工作压力的 70%~75%），可吸收 90% 以上的水锤冲击，使断续脉冲流平滑为连续流。
4. 背压阀（Back Pressure Valve）：储药罐液位高于注入点时，流体会产生重力虹吸自流。串联设定开启压力为 1.5 ~ 2.0 bar 的背压阀，能在停机时切断流道防止跑药，并在排液冲程消除流体惯性过冲，确保单向阀精准落座。
