PAC加药泵选型与应用全指南：絮凝机理、过流材质相容性、结晶防堵与全自动闭环投配

在工业污水沉淀、市政自来水净化、印染废水中和脱色、屠宰与食品加工废水澄清以及中水回用系统中，PAC加药泵是实现无机高分子絮凝剂持续、精准、稳定投配的关键流体计量设备。PAC（聚合氯化铝，Polyaluminium Chloride）凭借其分子结构大、电中和脱稳能力强、吸附架桥效能好以及形成的矾花颗粒大且沉降迅速等优势，成为水处理混凝沉淀工艺中应用最为普遍的核心混凝药剂。

然而，在实际水处理站运行与工程设计中，许多技术人员在进行PAC加药泵选型与管路配置时，往往容易忽视 PAC 溶液自身特有的弱酸性（pH 3.5~5.0）、高含盐量易析出硬质结晶以及药粉溶解不充分夹带未溶晶粒等物化特性。选型或配置不当极易造成计量泵单向阀被杂质卡塞、密封面划伤磨损内漏、管路气蚀以及由于重力虹吸造成的过量跑药。本文将系统拆解 PAC 药剂的絮凝沉淀机理、PAC加药泵主流机型选型矩阵、过流材质耐磨耐蚀配置、防结晶防自流管路水力拓扑以及全自动闭环投加控制方案。

一、PAC絮凝沉淀机理与对加药泵的工艺技术要求

深入掌握PAC加药泵的应用选型，首先需要全面理清聚合氯化铝在水体中发挥的混凝反应机理及其对加药输送设备的具体要求：

• 电中和与吸附架桥特性：原水中的悬浮微粒与胶体微粒表面通常带有同种负电荷，相互排斥形成稳定的胶体分散体系。PAC 溶于水后迅速水解生成多核高价羟基铝络合阳离子，通过剧烈的“电中和”压缩双电层使胶体脱稳，并通过“吸附架桥”将微细悬浮物网捕卷扫形成密实的矾花絮体。
• 弱酸性介质防腐蚀要求：液体 PAC 原液或 5%~10% 的常用稀释配制溶液呈弱酸性（pH 通常在 3.5~5.0 之间），且含有一定浓度的游离氯离子。虽然腐蚀烈度不及浓盐酸，但长期接触依然会对常规碳钢、铸铁或铜质过流部件造成电化学腐蚀与锈蚀穿孔，因此泵头必须具备可靠的非金属或高标号耐酸防腐性能。
• 易析出结晶与微粒磨损特性：PAC 属于高浓度无机无机盐聚合物，在管道停滞、液体蒸发或冬季低温环境下，极易在单向阀球与阀座缝隙析出微小的硬质氧化铝或氯化铝晶粒；若现场固体药粉人工溶解不充分，残存的微小固相颗粒随流体高速往复冲刷单向阀，会对密封面造成机械磨蚀。
• 微量高精度连续投配需求：PAC 的投加量必须严格与原水浊度、悬浮物（SS）浓度及瞬时进水流量精确匹配。投加不足会导致絮凝效果差、出水浑浊超标；投加过量则不仅造成药剂严重浪费，还会导致出水残余铝离子升高、污泥产量剧增并增加后续生化或膜处理负荷。

+-------------------------------------------------------------------------------+
|                       PAC加药泵选型全流程核心要素架构                         |
|                                                                               |
|  【工况参数核定】 ──> 计算小时加药量 (锁定在额定 30%~80%) + 系统管网最高工作排压 |
|                                                                               |
|  【过流材质匹配】 ──> 泵头(增强PP/UPVC) + 膜片(PTFE) + 阀球(耐磨陶瓷/316L)   |
|                                                                               |
|  【机型驱动初选】 ──> 微量智能微滴加(电磁隔膜泵) vs 中大流量连续重载(机械隔膜泵)|
|                                                                               |
|  【防堵防卡水力】 ──> 自灌式供料 + 吸入 60 目过滤器 + 清水冲洗旁路 + 背压阀稳压  |
|                                                                               |
|  【闭环自控集成】 ──> 流量计脉冲跟踪 / 在线浊度仪 4-20mA 模拟量自适应调频联动 |
+-------------------------------------------------------------------------------+

二、PAC加药泵全过流部件材质相容性与耐磨配置

针对 PAC 药剂的弱酸性与结晶磨损特性，PAC加药泵的各过流部件必须选用具备极高性价比与耐磨损的黄金材质组合：

三、主流 PAC 加药泵机型选型矩阵与性能对比

根据水处理系统的日处理规模、加药流量范围以及自动化控制深度，PAC加药泵主要涵盖以下四类主流机型：

1. 微量精准连续滴加：智能电磁隔膜 PAC 加药泵

• 选型优势：结构小巧、无机械减速箱摩擦磨损，冲程频率最高可达 120 ~ 160 次/分钟，支持直接接收流量计脉冲信号实现等比例注药，特别适合 30 L/h 以下的微量精准投配。

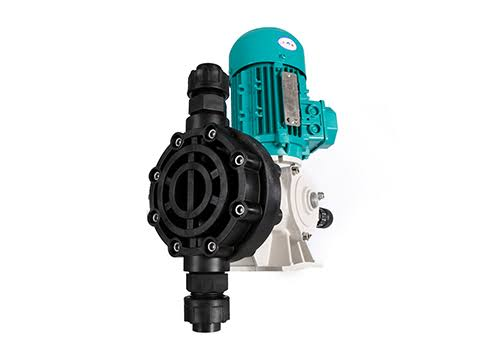

2. 连续中大排量工业投配：工业机械隔膜 PAC 加药泵

• 选型优势：配备国标重载交流电机与大扭矩减速箱，泵头壳体采用高强度增强 PP 机加工制作，能够承受严苛连续高负荷运行，可选配变频电机接入 PLC 系统实现大范围远程自动调速。

四、PAC加药泵全自动智能闭环控制拓扑设计

在现代化水厂与无人值守环保车间中，PAC加药泵通常与在线浊度仪、流量计及 PLC 控制系统集成，构建高灵敏度自适应闭环投配系统：

+-----------------------------------------------------------------------------------+
|                     PAC加药泵智能复合闭环控制拓扑架构                             |
|                                                                                   |
|  【在线仪表信号感知】                                                             |
|   ┌────────────────┐                                                              |
|   │ 原水进水流量计 │ ─── (瞬时流量前馈信号 4-20mA) ┐                              |
|   └────────────────┘                               │                              |
|   ┌────────────────┐                               v                              |
|   │ 在线原水浊度仪 │ ─── (进水浑浊度前馈信号) ────> [ PLC 控制器 / 智能加药仪 ]   |
|   └────────────────┘                               │                              |
|   ┌────────────────┐                               │ (4-20mA 调频 / 变频调速指令) |
|   │ 沉淀池出水浊度 │ ─── (沉淀效果反馈修正) ───────┘                              |
|   └────────────────┘                               │                              |
|                                                    v                              |
|                         【 智能 PAC 加药计量泵集群 (电磁泵 / 机械泵) 】           |
|                                                    │                              |
|                                                    v  (注入 PAC 絮凝剂溶液)       |
|                          [ 原水混合反应器 / 管道混合器 / 絮凝折板反应池 ]         |
+-----------------------------------------------------------------------------------+

1. 原水流量与进水浊度“双前馈比例控制”

• 工业原水的水量与泥沙浊度往往随降雨或生产周期剧烈波动。进水流量计提供基准进水量信号，在线原水浊度仪实时测定水质浑浊度（NTU）。
• PLC 系统内置混凝加药数学模型，实时计算出当前最佳 PAC 投加量（单位：mg/L），向 PAC 加药泵输出 4-20mA 模拟量调频指令，实现原水水质与水量的毫秒级前馈自适应跟踪。

2. 沉淀池出水水质反馈闭环微调

• 沉淀池出水端设置高精度在线浊度仪，作为加药效果的最终反馈检验。当出水浊度出现上升趋势时，控制系统自动微调增加 PAC 加药泵的输出频次，消除原水水温变化或药剂批次浓度差异带来的扰动。

五、防结晶、防自流与防堵塞的 PAC 管路水力设计黄金规范

PAC 易产生结晶垢、未溶药渣以及储药桶液位差引起的重力自流问题，要求现场管路必须严格遵守以下水力拓扑规范：

+-----------------------------------------------------------------------------------+
|                    PAC 加药计量泵管路系统标准防堵与防自流拓扑                     |
|                                                                                   |
|  [PE 滚塑溶药储药桶] (自灌式供料，消除吸入气蚀)                                   |
|        │                                                                          |
|        ▼ (吸入端预留工业自来水清洗置换三通支路)                                   |
|  [吸入 Y 型过滤器] (60~80 目 PP 材质，拦截未溶药块与固体晶粒)                     |
|        │                                                                          |
|        ▼                                                                          |
|  [PAC 加药计量泵] ───> [ PP/PVC 安全泄压阀 ] ───> (并联超压旁路回流储药桶)        |
|        │                                                                          |
|        ▼ (紧靠泵出口 30~50cm 安装)                                                |
|  [ 充氮脉冲阻尼器 ] (消除高频往复水锤，平滑脉动流)                                |
|        │                                                                          |
|        ▼ (串联在阻尼器下游)                                                       |
|  [ 耐腐蚀背压阀 ] (设定 1.5~2.0 bar，彻底消除停机重力虹吸与冲程过冲)              |
|        │                                                                          |
|        ▼ (高压平稳流管段)                                                         |
|  [ 耐震压力表 / 在线流量计 / 带止回注射阀 ] ───> [ 管道混合器 / 絮凝沉淀池中心 ]  |
+-----------------------------------------------------------------------------------+

1. 吸入管路加装 60~80 目耐腐蚀 Y 型过滤器（防堵核心）：
• 人工或自动配制 PAC 溶液时，固体聚合氯化铝颗粒易受潮结块，未彻底溶解的药渣随流体进入泵腔会严重卡塞单向阀。必须在泵吸入口加装 PP 材质 Y 型过滤器，拦截大颗粒杂质，保护陶瓷阀球与膜片。
2. 串联耐腐蚀背压阀彻底阻断重力虹吸自流：
• 储药桶液位通常高于下游混凝池水面或常压管道。必须在加药泵排出管路串联安装开启压力为 1.5 ~ 2.0 bar 的耐腐蚀背压阀。依靠弹簧预紧力在停机时紧闭流道，彻底杜绝停机重力虹吸跑药，并消除排液冲程流体惯性过冲，确保 ±1% 稳态精度。
3. 吸入端预留清水冲洗置换旁路（防结晶防卡阀）：
• 在加药泵吸入端管路上预留一根接通工业自来水的三通切断球阀。在设备进行计划性停机检修或停产前，切换至清水对泵腔及单向阀进行 5 ~ 10 分钟在线置换冲洗，排净残留 PAC 药液，防止析出硬质晶粒粘连卡死单向阀球。
4. 并联安全泄压阀防爆管：
• 在计量泵排出截止阀前端必须并联加装 PP/PVC 安全泄压阀，泄压管引回储药罐；当管道阀门误关或管线结晶堵塞时，安全阀迅速起跳泄压，防止高压破坏泵头或胀裂管线。

结论

科学选型与规范应用PAC加药泵，是保障各类工业废水处理站、自来水净化厂及市政污水工程实现高效混凝沉淀、出水浊度达标以及精细化控制药耗成本的核心技术保障。在实际工程落地过程中，必须严格遵循：常用加药流量锁定在额定最大排量的 30% ~ 80% 黄金区间；过流泵头优选高性价比且耐酸的增强 PP 或 UPVC 材质，隔膜选用纯 PTFE 复合膜片，单向阀球必须指定配置高硬度耐磨精密陶瓷球。同时，严格配套自灌式安装、吸入端 60 目 Y 型过滤器、停机清水冲洗旁路以及出口背压阀防虹吸管路设计，结合在线浊度与流量的智能闭环自控，能够从根本上消除卡阀、磨损内漏、自流跑药及絮凝失稳隐患，确保 PAC 投配系统长周期高精度、低故障率且平稳运行。

常见问题解答（FAQ）

Q1：PAC加药泵在水处理絮凝投加中，电磁隔膜泵和机械隔膜泵该如何选择？

选型主要取决于小时加药量与运行负荷。如果小时加药量在 30 升以内，且需要配合在线仪表进行高频微量滴加与快速启停响应，微量智能电磁隔膜泵体积小巧、响应灵敏且性价比极高；如果小时加药量超过 30 升（可达数百至数千升/小时），或者加药系统需要 24 小时连续不间断重载运转，建议选用动力更强劲、承压能力更高的小型或工业级机械隔膜泵。

Q2：为什么用于投加 PAC 溶液的计量泵，单向阀球必须指定耐磨陶瓷球？

PAC 属于无机高分子铝盐，极易在流道表面析出微小硬质结晶，且配药时常夹带未溶药粉微粒。如果选用普通塑料阀球，在高速往复启闭撞击下，晶粒极易在塑料球表面划出凹痕导致单向阀密封失效产生严重内漏；高纯三氧化二铝耐磨陶瓷球具有极高的硬度与镜面光洁度，抗冲蚀磨损能力强，能够长期保证单向阀毫秒级严密落座。

Q3：PAC加药泵在停机几天后再次启动，为什么经常出现泵正常动作但完全抽不上药？

最常见的原因是单向阀被结晶卡死。停机后泵腔内残留的弱酸性 PAC 药液水分蒸发，析出坚硬的铝盐结晶，将单向阀陶瓷球与阀座牢固粘连在一起无法开启。解决措施：拆卸单向阀组件放入温水中浸泡清洗结晶；预防措施：在吸入端加装清水冲洗三通管路，在每次停机前通入清水冲洗置换泵腔 5 ~ 10 分钟。

Q4：为什么 PAC 加药泵向常压混凝沉淀池加药时，必须在出口管路安装背压阀？

主要有两大关键作用：第一，储药桶液位通常高于混凝池水面，若不装背压阀，停机时药液会在重力静水压差下发生严重的虹吸自流，造成夜间停产时整桶 PAC 药剂悄无声息漏入水池造成严重浪费与水质污染；第二，背压阀能人为建立 1.5 bar 左右的恒定开启阻力，消除排液惯性前冲力，确保单向阀球精准落座，保障 ±1% 的计量精度。

Q5：如何通过日常维护延长 PAC 加药泵的使用寿命并降低综合运维成本？

日常维护建议：第一，在吸入管路上加装 60 ~ 80 目的 Y 型过滤器，每周定期拆洗滤网拦截杂质；第二，储罐液位高于出药口时必须安装背压阀防止虹吸自流与冲程过冲；第三，在计划停机前，切换至自来水冲洗旁路对泵腔与单向阀进行 5 ~ 10 分钟在线置换冲洗，防止残留药剂结晶卡塞阀球；第四，纯 PTFE 隔膜片连续运行 5000 ~ 8000 小时后及时进行预防性更换。
