在石油化工炼化、陆地与海上油气开采、煤制烯烃、精细化工合成、锂电池电解液调配、农药医药中间体以及易燃易爆溶剂加注系统中，防爆计量泵选型是保障整个工业装置安全合规运行、防止火灾爆炸事故以及实现化学品精确投配的核心技术环节。上述行业现场普遍弥漫着烃类气体、醇类蒸汽、有机溶剂或粉尘颗粒，属于典型的爆炸性危险环境，对电气驱动设备和机械摩擦部件的本质安全提出了极高的强制性标准。

在实际工程设计与设备采购中，许多工程技术人员在进行防爆计量泵选型时，往往仅关注额定流量与工作压力，容易忽略危险区域防爆分区（Zone 1 / Zone 2）、爆炸性气体混合物级别（IIA / IIB / IIC）、引燃温度组别（T1 ~ T6）、变频低频散热以及管路静电积聚释放等关键安全要素。若选型不当或防爆等级不足，极易引发电火花、机械过热甚至恶性爆炸。本文将系统拆解防爆认证等级划分、防爆计量泵四大核心机型选型矩阵、危险化学品材质相容性规范、防爆电气闭环控制及管网防静电安全水力设计。

认识防爆计量泵选型的核心防爆标准与区域划分

科学开展防爆计量泵选型，首先必须严格对照国家防爆电气标准（GB/T 3836 系列）以及国际 IECEx / ATEX 规范，明确现场危险区域与介质爆炸特性：

• 危险场所区域划分（Zone 0 / Zone 1 / Zone 2）：
• Zone 0（0区）：爆炸性气体环境连续出现或长期存在的场所（通常仅存在于密闭储罐内腔）。计量泵主体一般严禁直接安装在 0 区。
• Zone 1（1区）：在正常运行时可能出现爆炸性气体混合物的场所（如敞开式反应釜旁、加药间泄漏源周围）。防爆计量泵必须选配隔爆型（Ex d）或正压型（Ex p）结构。
• Zone 2（2区）：在正常运行时不太可能出现爆炸性气体，即使出现也是偶尔且短暂存在的场所（如通风良好的室外加药区）。
• 气体级别划分（IIA / IIB / IIC）：
• IIA 级：代表气体如丙烷、甲烷、汽油蒸汽等，引燃能量较高。
• IIB 级：代表气体如乙烯、二甲醚、甲醇等，常见于多数化工车间。
• IIC 级：代表气体如氢气（H₂）、乙炔、二硫化碳等，引燃极限极低、危险性最高。选配 Ex d IIC 级别的防爆计量泵可完全向下兼容覆盖 IIA 与 IIB 场所。
• 温度组别划分（T1 ~ T6）：
• 设备外壳最高表面温度限制。化工防爆计量泵通常强制要求达到 T4 组别（最高表面温度 ≤ 135℃），以确保泵体电机与减速箱摩擦生热不引燃环境气体。

newdosepump.cn/core/extend/ueditor/themes/default/images/img-cracked.png") 10px 10px / 40px no-repeat #FFFFFF; height: 30px; width: 100%; margin-bottom: -7px; border-radius: 5px;" data-catch-result="fail">
+-------------------------------------------------------------------------------+
|                      防爆计量泵选型全流程决策逻辑架构                         |
|                                                                               |
|  【第一步：防爆环境确认】 ──> 确定危险区域 (Zone 1/2) + 气体组别 (IIC/IIB) + 温度(T4) |
|                                                                               |
|  【第二步：水力参数核定】 ──> 小时加药流量 (选在 30%~80%) + 系统最高工作排压等级     |
|                                                                               |
|  【第三步：机型结构初选】 ──> 微量本安电磁泵 / 工业机械隔膜泵 / 液压隔膜泵 / 柱塞泵 |
|                                                                               |
|  【第四步：过流材质匹配】 ──> 泵头(316L/哈氏合金/PVDF) + 膜片(PTFE) + 导电防静电配置 |
|                                                                               |
|  【第五步：管路安全防护】 ──> 防爆安全阀 + 充氮阻尼器 + 金属背压阀 + 全管路静电跨接 |
+-------------------------------------------------------------------------------+

防爆计量泵四大主流机型对比与选型匹配矩阵

根据不同的流量规模、排压要求以及介质危险等级，防爆计量泵选型主要涵盖以下四类主流机型：

1. 微量精密防爆投配：防爆型电磁隔膜计量泵

• 技术优势：整机无外露旋转机械摩擦部件，电气部分采用浇封或隔爆外壳，支持 4-20mA 本安信号远程调速，适合小排量微滴加与快速启停。

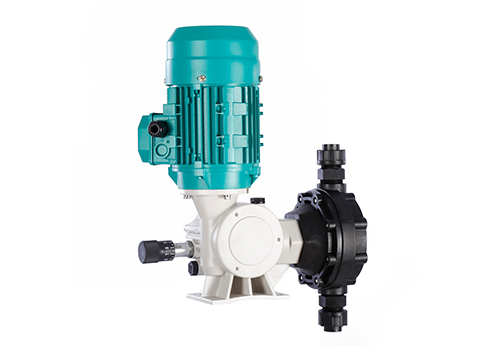

2. 连续重载通用防爆：机械隔膜防爆计量泵

• 技术优势：采用标准 Ex d 隔爆交流电机驱动，配置重载铸铁减速箱与实心机加工金属/工程塑料泵头，支持 7×24 小时不间断运行，可配装防爆变频电机与独立强冷风机。

3. 高压与剧毒本质安全：高压液压隔膜防爆泵

• 技术优势：纯 PTFE 隔膜在两侧液压油与介质受力平衡状态下运行，配备双隔膜破裂检测防爆报警器，在膜片发生微小疲劳时即可自动联锁停机，确保危险品绝对零泄漏。

易燃易爆介质与防爆计量泵过流材质相容性表

易燃易爆化学品往往兼具强挥发性、渗透性及化学腐蚀性。在进行防爆计量泵选型时，过流材质组合必须严格执行相容性规范：

防爆计量泵电气系统配置与变频调控规范

防爆计量泵的电气系统选型必须与现场防爆配电体系深度融合，重点落实以下四大规范：

newdosepump.cn/core/extend/ueditor/themes/default/images/img-cracked.png") 10px 10px / 40px no-repeat #FFFFFF; height: 30px; width: 100%; margin-bottom: -7px; border-radius: 5px;" data-catch-result="fail">
+-----------------------------------------------------------------------------------+
|                    防爆计量泵防爆电气与自控拓扑架构                               |
|                                                                                   |
|  【防爆现场 (Zone 1 / Zone 2)】                     【安全控制室 (非防爆区)】     |
|   ┌────────────────────────┐                         ┌─────────────────────────┐  |
|   │ 现场隔爆型启停控制箱   │ ◄─── (隔爆电缆硬接线) ──┤ 中控室 PLC / DCS 控制柜 │  |
|   │ (Ex d IIB/IIC T4)      │                         └────────────┬────────────┘  |
|   └───────────┬────────────┘                                      │               |
|               │                                                   │ (4-20mA 信号) |
|               ▼                                                   v               |
|   ┌────────────────────────┐                         ┌─────────────────────────┐  |
|   │ 防爆变频电机 (带强冷)  │                         │ 本安型信号隔离栅        │  |
|   │ (Ex d IIC T4 Gb)       │                         │ (Ex ia / ib IIC 级)     │  |
|   └───────────┬────────────┘                         └────────────┬────────────┘  |
|               │                                                   │               |
|               v                                                   v               |
|   【 防爆机械隔膜计量泵 】 ◄──────────────────────────────────────┘               |
|   (配置双隔膜破裂防爆传感器 + PT100 轴承防爆测温探头)                             |
+-----------------------------------------------------------------------------------+

1. 隔爆电机选型（Ex d IIC T4）：
• 电机接线盒与机壳必须具备国家防爆电气认证检验合格证，防护等级达到 IP65 以上。在含有氢气、乙炔等场所必须指定 IIC 级最高防爆等级。
2. 变频调速必须加装独立防爆强冷风机：
• 当使用变频器调节计量泵流量时，电机在低频（如 10 ~ 30 Hz）运行时同轴自带风扇风量急剧衰减，容易导致电机过热引发安全隐患。必须选配具有独立防爆认证的强冷轴流风机（强冷电机），保障全转速范围内温升可控。
3. 本安信号隔离栅与传感器防爆：
• 现场安装的流量计脉冲传感器、双隔膜破裂报警探头及压力变送器，进入中控室前必须串接本安型安全栅（Ex ia/ib 级），限制回路中的电火花能量。

防爆计量泵管路系统的防静电释放与水力安全拓扑

在易燃易爆液体输送中，流体高速摩擦极易产生高压静电荷。管路水力系统必须严格执行防静电与超压泄放规范：

+-----------------------------------------------------------------------------------+
|                    防爆计量泵标准管路防静电与水力安全拓扑                         |
|                                                                                   |
|  [密闭防爆储药罐] (充氮微正压保护 + 静电接地排)                                   |
|        │                                                                          |
|        ▼ (316L 吸入管径放大一档 + 60 目金属过滤器)                                |
|  [防爆计量泵] ───> [ 316L 防爆安全泄压阀 ] ───> (并联超压旁路回流储罐)             |
|        │                                                                          |
|        ▼ (紧靠泵出口 30~50cm 安装)                                                |
|  [ 316L 充氮脉冲阻尼器 ] (消除高频往复水锤，平滑脉动流)                           |
|        │                                                                          |
|        ▼ (串联在阻尼器下游)                                                       |
|  [ 金属防爆背压阀 ] (设定 1.5~2.0 bar，彻底消除停机重力虹吸与过冲)                 |
|        │                                                                          |
|        ▼ (全金属平稳流管段，法兰处均加装铜质静电跨接线)                           |
|  [ 耐震隔膜压力表 / 隔爆流量计 / 带止回注射阀 ] ───> [ 主工艺反应釜 / 管道中心 ]   |
|        │                                                                          |
|        ▼ (全线接入防静电接地网，接地电阻 ≤ 4 Ω)                                   |
|  ═══════════════════════════[ 专用工程接地极 ]═══════════════════════════════════ |
+-----------------------------------------------------------------------------------+

• 全管路金属法兰静电跨接与接地：输送易燃溶剂时，管路优先采用 316L 金属硬管；所有管道法兰接头两侧螺栓必须使用多股镀锡铜编织线进行静电跨接，整套加药系统金属底座与管网必须接入专用防静电接地网，接地电阻严格控制在 4 Ω 以下。
• 安全泄压阀并联回流：在计量泵排出阀门前端必须并联加装全金属耐压安全泄压阀，泄压管引回常压储罐，杜绝管道憋压产生火花或管线爆裂。
• 金属背压阀防自流：在排出端串联安装金属背压阀（设定开启压力 1.5 ~ 2.0 bar），为人为建立恒定压差，杜绝停机重力自流跑料。

结论

精准高效地完成防爆计量泵选型，是石油炼化、精细化工、油气开采及锂电新能源企业构筑本质安全生产防线、防止泄漏起火爆炸事故的核心工程基石。在选型实施过程中，必须严格坚守：全面核准危险区域划分，隔爆等级优选最高等级的 Ex d IIC T4 并配置防爆强冷风机；过流材质严格匹配 316L、哈氏合金或高纯 PVDF，全氟醚（FFKM）或 EPDM 密封件杜绝溶胀；高危介质优先配置双隔膜破裂报警液压泵。同时，严格执行全管路静电跨接接地、充氮阻尼器消振以及背压阀防虹吸等标准水力管路设计，能够从根本上消除电火花、机械过热、剧毒外泄与静电积聚隐患，确保防爆流体投配系统长周期高精度、本质安全且稳定运行。

常见问题解答（FAQ）

Q1：防爆计量泵电机的 Ex d IIB T4 和 Ex d IIC T4 防爆等级有何区别？该怎么选？

气体防爆级别分为 IIA、IIB 和 IIC。IIB 级适用于乙烯、甲醇、二甲醚等绝大多数常规化工气体；而 IIC 级是最高气体防爆等级，专门用于氢气（H₂）、乙炔、二硫化碳等极易点燃的气体环境。Ex d IIC T4 在技术和安全等级上完全覆盖并向下兼容 IIB 和 IIA。如果现场存在多种复合有机蒸汽或未来工况存在升级可能，建议优先选用通用性更强、安全裕度更高的 Ex d IIC T4 隔爆电机。

Q2：防爆计量泵输送易燃低沸点溶剂（如丙酮、甲醇）时，密封圈为什么不能用普通氟橡胶（FKM）？

丙酮、乙酸乙酯等极性有机溶剂对常规氟橡胶（FKM）具有极强的溶胀破坏性。接触数天内，氟胶密封圈即会发生严重溶胀、变软化浆并丧失弹性密封力，造成易燃易爆溶剂向外剧烈喷溅泄漏；输送酮类、酯类及强极性溶剂时，密封 O 型圈必须指定配置为 特种全氟醚橡胶（FFKM） 或 全包覆聚四氟乙烯（PTFE） 垫圈。

Q3：机械隔膜防爆计量泵在配合变频器使用时，为什么必须单独加装防爆强冷风机？

普通隔膜泵电机的冷却风扇为同轴机械直驱，风量随电机转速成正比。当通过变频器将泵调速至低频（如 10 ~ 25 Hz）长周期运行时，电机转速大幅下降导致同轴风扇散热风量断崖式下跌；电机内部线圈产生的热量无法及时散发，会导致机壳表面温度迅速突破防爆 T4 组别的 135℃ 安全限值引发爆炸。加装具有独立隔爆供电的防爆强冷风机，能在全转速范围内提供恒定强劲风量，保障电机本质安全。

Q4：防爆计量泵在现场安装时，防静电跨接与接地有哪些硬性工程要求？

易燃流体在管道内流动摩擦极易产生数千伏的静电高压。工程规范要求：第一，全系统管路法兰连接处必须使用截面积不小于 4 mm² 的多股铜编织软线进行跨接导通，消除法兰垫片绝缘；第二，计量泵金属底座、电控箱、脉冲阻尼器及工艺管道必须接入总接地网；第三，防静电接地电阻必须经专业仪器实测 ≤ 4 Ω，严禁与避雷接地线混接。

Q5：如何防止剧毒、易燃防爆介质在隔膜疲劳破裂后外漏到空气中？

对于四氢噻吩、氢氰酸、高纯易燃溶剂等极危介质，严禁选用常规单隔膜泵，必须选用高压液压双隔膜计量泵。该机型配置两片独立的 PTFE 膜片，中间注入导压油并安装防爆压力/电导传感器。当靠近介质侧的第一道膜片发生疲劳破裂时，传感器感应到中间腔压力或介质变化，立即向中控室发出防爆声光报警并联锁停机，而第二道膜片依然能完好阻隔介质，实现绝对零泄漏本质安全。
