在水处理加药、自动化控制及工业化工投加系统中，新道茨计量泵如何接线是确保设备正常运转、实现自动化联动及防止电气损坏的核心操作环节。新道茨（NEWDOSE）计量泵主要涵盖电磁隔膜计量泵与机械隔膜计量泵两大类，两者的电源规格与控制信号接口存在显著区别。

正确的电气接线不仅关系到计量泵的稳定启停与频率调控，还能有效避免电机烧毁、信号干扰或缺相故障。本文将系统拆解新道茨机械隔膜泵（220V/380V）与电磁隔膜泵（电源、液位、脉冲、4-20mA 及 RS485）的接线规范与实操要点。

newdosepump.cn/core/extend/ueditor/themes/default/images/spacer.gif"/>

newdosepump.cn/core/extend/ueditor/themes/default/images/spacer.gif"/>

一、新道茨机械隔膜计量泵电源接线规范

新道茨机械隔膜计量泵（如 NDJ、ND2000 及易道茨 E 系列）通常配备单相 220V 或三相 380V 交流电机，其接线重点在于电压匹配、接线端子连接与转向确认。

1. 三相 380V 电机接线（常见于大功率工业机型）

• 接线端子：打开电机接线盒，三相电源输入端子通常标识为 U1、V1、W1（或 R、S、T），黄绿双色线固定连接至PE 接地端子。
• 接法选择：根据电机铭牌标注的额定参数选择星形（Y）或角形（）接法。国内 380V 工网环境下，中小功率电机一般默认星形（Y）接法。
• 转向确认与纠正：
• 通电后点动电机，观察电机尾部风扇叶片的旋转方向，必须与机身箭头指示一致（通常为风叶顺时针旋转）。
• 若出现反转，必须在断电状态下将三相火线中的任意两相接线对调即可恢复正确转向。

2. 单相 220V 电机接线（易道茨 E 系列等小型机型）

• 接线端子：接入标准 220VAC 50Hz 单相电源（火线 L、零线 N、地线 PE）。
• 多功能接线盒配置：易道茨部分 220V 机型可选配多功能保护接线盒，盒内预留有低液位信号接入端子，当药箱液位传感器断开时可直接连锁切断泵电机电源，实现防抽空缺药停机保护。

二、新道茨电磁隔膜计量泵接线（电源与信号控制）

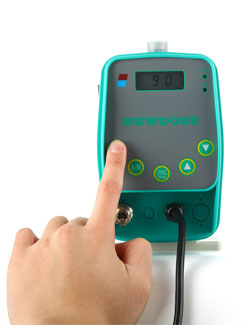

新道茨电磁隔膜计量泵（如 DFD、DP、DM、DC 系列）普遍采用 220VAC 50Hz 单相供电，泵体后侧或底部通常配备标准的航空插头/防水航插接口，用于接入外部自动化控制信号。

1. 主电源接线

• 标配三芯防腐电源线：
• 棕色线（Brown）：接交流电源火线（L，220V）。
• 蓝色线（Blue）：接交流电源零线（N）。
• 黄绿双色线（Yellow/Green）：必须可靠接入大地接地端（PE），保障人身安全并消除静电干扰。

2. 液位开关信号接线（Level Switch）

• 用于连接药箱内的浮球液位计，实现药剂不足时自动停泵报警。
• 接线方式：液位接口通常为两芯航插（无源干接点信号）。将浮球开关的两根信号线接入对应端子即可，常闭（NC）或常开（NO）逻辑可在计量泵控制面板的二级菜单内进行切换设置。

3. 外部脉冲信号接线（DP 系列）

• 用于接收流量计、水表或 PLC 发出的脉冲开关信号，实现按比例同步加药。
• 接线方式：
• 接入标配的脉冲控制航空插头。
• 正极（+）：接脉冲信号输入正端（无源干接点或最高不大于 24V 的脉冲信号）。
• 负极（- / GND）：接信号公共地端。
• 注意：严禁将高压强电直接误接入脉冲航空插头，否则会瞬间击穿主控主板。

4. 4-20mA 模拟量信号接线（DM 系列）

• 用于连接在线 pH 仪、ORP 仪、余氯仪或 PLC 模拟量输出模块，实现闭环自动化加药。
• 接线方式：
• 信号正（mA+）：连接外部变送器或 PLC 的 4-20mA 输出正端。
• 信号负（mA-）：连接外部变送器的 4-20mA 输出负端。
• 建议信号线采用两芯屏蔽双绞线，屏蔽层单端接地，以防止变频器等强电磁设备干扰信号精度。

5. RS485 通信接线（DC 系列）

• 采用标准 Modbus RTU 通信协议，用于连接中控室上位机或 DCS 组态系统。
• 接线方式：
• A+（Data+）：接 RS485 通信总线 A 端。
• B-（Data-）：接 RS485 通信总线 B 端。
• GND（Shield）：接总线屏蔽地线。多台泵手拉手串联时，总线末端需并联 120Ω 终端电阻以消除信号反射。

三、新道茨计量泵常用接线接口对照总结

四、计量泵接线操作中的关键注意事项

1. 严格遵循断电作业规范：所有接线、检修及航插插拔操作必须在彻底切断总电源的前提下进行，严禁带电热插拔航空插头。
2. 强电与弱电信号线分开敷设：4-20mA 模拟量信号线、脉冲线及 RS485 通信线严禁与 380V/220V 动力动力电缆穿在同一根穿线管内，两者管距应保持 20cm 以上，防止工频电磁干扰导致加药频率乱跳。
3. 做好防水防腐密封：接线完成后，必须拧紧电机接线盒的防水葛兰接头（电缆锁头）与橡胶密封垫，确保防护等级达到 IP65 标准，防止加药间内的腐蚀性酸碱水汽侵蚀接线端子。
4. 可靠接地（PE）：计量泵金属机身或专用接地端子必须严格接地，不仅能防止操作人员触电，还能有效泄放高频电磁杂波，保护主板芯片。

结论

掌握新道茨计量泵如何接线是保障加药系统安全上电与实现智能自动化控制的基础。机械隔膜泵需重点做好 380V/220V 动力电源接入与风扇正反转核对；电磁隔膜泵则需根据具体型号（DFD/DP/DM/DC）正确匹配电源线、浮球液位线、脉冲及 4-20mA 模拟量航空插头，并做好线缆屏蔽与防水密封，从而确保整套流体投加设备长期安全、稳定、高精度运行。

常见问题解答（FAQ）

Q1：新道茨机械隔膜计量泵三相 380V 接线后风叶反转怎么办？

三相电机反转时，只需在切断总电源后，打开电机接线盒将接入的三根火线（U1、V1、W1）中的任意两根位置互换重新拧紧，再次通电点动即可恢复顺时针正确转向。

Q2：新道茨电磁泵接入 4-20mA 信号后，泵为什么不运转？

首先检查接线极性是否接反（mA+ 与 mA- 是否对应）；其次确认控制面板是否已按 A/M 键 切换到“自动（Auto）模式”；最后检查外部输入的电流信号是否大于设定的起步启动电流（如小于 4mA 时泵可能处于停机待命状态）。

Q3：浮球液位开关接入后，为什么药箱满水时泵反而报警停机？

这通常是因为液位开关的“常开/常闭（NO/NC）”逻辑与计量泵系统内部设定相反。可以在新道茨电磁泵的面板参数菜单中找到液位逻辑设置项进行反转，或者拆开液位浮球将浮球环上下倒置即可调整逻辑。

Q4：新道茨电磁泵的航空插头弄丢了或损坏了可以自己接线吗？

可以更换同规格的工业防水航空插头。接线时需严格对照原厂说明书上的引脚定义焊接或压接，焊点需做好绝缘热缩套管保护，且必须锁紧尾部防水胶垫以防药液水汽渗入。

Q5：机械隔膜计量泵可以加装变频器接线调速吗？

可以。但需确认电机是否为变频专用电机。若使用普通标准电机加装变频器，长期在低频（低于 25~30Hz）下运行时电机自带风扇散热能力下降，建议加配独立强冷风机，防止电机因过热烧毁。
