在工业流体投加、水处理药剂投配以及化工生产过程中，新道茨计量泵通过什么调节流量是现场操作人员和工艺设计人员最为关心的核心问题之一。新道茨（NEWDOSE）计量泵属于高精度的往复式容积泵，其流量可以在 0%~100% 范围内实现无级线性调节，稳态重复精度优于 ±1%。

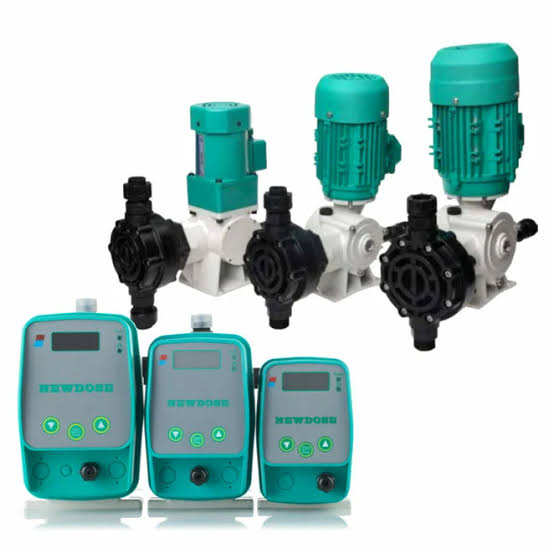

由于驱动结构与动力传递形式的不同，新道茨计量泵调节流量的核心途径主要分为两类：电磁隔膜计量泵通过调节“工作频率”控制流量，而机械隔膜计量泵通过调节“冲程长度”控制流量。本文将结合官方说明书规范，详细解析两类泵的具体调量原理与操作方法。

机械隔膜计量泵通过调节冲程长度改变流量

新道茨机械隔膜计量泵（如 NDJ、ND2000 以及易道茨 E 系列）由电机带动斜齿轮或蜗轮蜗杆减速箱驱动推杆，其流量调控的核心是通过机械机构改变推杆的冲程长度（即活塞行程的往复距离）。

1. 冲程手柄调节的工作原理

• 下死点位置调节：旋转冲程调节手柄或手轮时，调节杆向箱体内旋进或远离，从而改变推杆行进的下死点位置。
• 行程与排量关系：推杆移动的冲程长度减小，膜片带动的容腔变化量随之变小，输出流量变小；推杆冲程长度增大，单次排量增大，输出流量相应增加。
• 刻度显示含义：调节手柄上的刻度直接显示当前冲程占满冲程的百分比（0%~100%），可近似作为当前压力下满量程流量的百分比。

2. 机械调量操作步骤

1. 松开调量手轮上的自锁紧固装置。
2. 缓慢旋转手柄至目标百分比刻度（建议在电机运行状态下旋转调节手柄，调节更为顺畅省力）。
3. 调定后锁紧自锁装置，防止设备在长期振动工况下发生冲程偏移。

电磁隔膜计量泵通过调节冲程频率控制流量

新道茨电磁隔膜计量泵（如 DFD、DP、DM、DC 系列）内部依靠电磁推杆驱动 PTFE 膜片做往复运动。由于电磁铁每次通电吸合的单次行程容积相对固定，因此主要是通过改变**每分钟的冲程频率（SPM）**来调控排量。

根据现场控制方式的不同，电磁泵提供了多种调控手段：

• 手动面板数字调节（DFD 系列）：面板带有液晶/数码显示屏，操作人员直接通过面板上的 加键（▲） 和 减键（▼） 设定每分钟工作频率（如 0~120 次/分或 0~160 次/分），实现 0%~100% 的流量无级设定。
• 外部脉冲信号自动调节（DP 系列）：接收流量计或干接点发出的脉冲信号，通过设置分频或倍频比例系数，使加药泵的工作频率与主管线流速实现同步联动。
• 4-20mA 模拟量电流控制（DM 系列）：接收在线水质分析仪（如 pH/ORP/电导率仪）或 PLC 输出的标准 0/4~20mA 电流信号，按比例自动增减冲程频率，完成闭环自动化加药。
• RS485 总线远程通信控制（DC 系列）：采用标准 Modbus RTU 协议，由中控室上位机或 DCS 远程发送频率调节指令，控制多台泵的协同运行。

现场流量标定与精准校准方法

新道茨计量泵铭牌与选型表上的流量数据是在常温清水测试条件下测得。在实际应用中，受管路阻力、介质粘度与比重的影响，需在现场进行精确标定：

1. 标定准备：在泵吸入端接入带刻度的流量标定柱，启动泵并微启排气阀排尽空气。
2. 记录排量数据：让计量泵在目标冲程或频率下稳定运行时间 （建议不少于 5 分钟），记录标定柱液面下降的体积差 （mL）。
3. 计算实际流量：利用公式计算实际每小时排量 （L/h）：
4. 曲线修正：建议在 20%、50%、100% 三个关键刻度点分别测试，绘制实际工况下的流量对应曲线进行微调。

保持流量调节稳定的关键管路配置

为了确保新道茨计量泵在调量过程中保持高线性度与精准度，管路设计需注意以下两点：

• 安装背压阀：当加药箱液位高于投加点，或管路进出口压差小于 1 bar 时，管路容易产生自流虹吸。在出口靠近泵端安装背压阀能够人为建立稳定阻力，确保每次冲程排量稳定。
• 配置脉冲阻尼器：脉冲阻尼器能够吸收往复冲程带来的峰值压力，平滑管路流量波动，改善泵的工作性能并降低管路振动。

结论

总的来说，新道茨计量泵调节流量的核心方式取决于其驱动类型：机械隔膜计量泵通过旋转调节手柄改变推杆的冲程长度来控制单次排量，而电磁隔膜计量泵则通过面板按键或外控信号（脉冲、4-20mA、RS485）改变每分钟的冲程频率来控制输出流量。合理选用调节方式并配合规范的现场标定，能够使加药系统在各类工业应用中保持出色的投配精度与运行稳定性。

常见问题解答（FAQ）

Q1：新道茨机械隔膜计量泵在停机时可以旋转流量手柄吗？

可以。机械隔膜泵在停机或运行状态下均可转动冲程手柄，但在泵通电运转状态下旋转调节手柄阻力更小、调节更为顺畅。

Q2：新道茨电磁计量泵可以通过同时调节冲程长度和频率来控制流量吗？

部分大排量或双调型电磁泵支持行程与频率双重调节，但新道茨标准电磁泵（如 DFD、DP、DM、DC 系列）主要通过数字面板或外控信号精准改变工作频率来完成 0%~100% 的流量控制。

Q3：为什么调节了机械泵手柄刻度后，实际流量与刻度百分比不完全一致？

刻度显示的是冲程长度占满冲程的百分比，受出口背压、管道阻力及药液粘度影响，实际输出排量会与理论线性值存在轻微偏差，在新泵运行 12 小时后使用标定柱进行现场实际校准即可。

Q4：新道茨 DM 系列电磁泵如何实现根据 4-20mA 信号自动调速？

将外部 4-20mA 信号线正确接入航空插头，按下控制面板上的 A/M 键切换到自动模式，通过 ADJ 键设定电流上下限对应的冲程频率，泵即可根据输入电流强度实时线性调整加药频率。

Q5：输送高粘度药液时，调节流量需要注意什么？

高粘度介质流动阻力较大，单向阀球复位较慢，调节时建议适当降低冲程频率，并放大进口管路口径，避免吸入不足或产生气蚀。
