在水处理加药、化工配料及环保工程中，新道茨计量泵如何调控流量是保证药剂投加精度与工艺稳定性的核心操作。新道茨（NEWDOSE）旗下主要包含电磁隔膜计量泵与机械隔膜计量泵两大类产品，由于两者的动力驱动机制与结构设计不同，其流量调节方式也存在明显区别。

掌握科学规范的流量控制方法与标定流程，能够使计量泵在 0% 至 100% 调节范围内稳定运行，并将稳态重复精度控制在 ±1% 以内。本文将针对不同系列的新道茨计量泵，详细介绍手动调节、自动化外控调节以及现场流量标定的具体操作步骤。

新道茨机械隔膜计量泵的流量调节方法

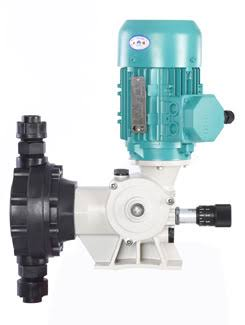

新道茨机械隔膜计量泵（如 NDJ、ND2000 及易道茨 E 系列）属于往复式容积泵，其流量调节主要通过改变推杆的冲程长度来实现。

1. 冲程手柄调节原理

• 下死点位移调节：旋转冲程调节手柄或手轮，调节杆会向箱体内旋进或远离，从而改变推杆的下死点位置。
• 冲程与排量关系：推杆行进的冲程长度越大，膜片往复容积变化越大，单次排量随之增加；冲程长度越小，排量则相应减小。
• 刻度显示含义：调节手柄上的刻度表示当前冲程占满冲程的百分比（0%~100%），可近似作为当前工况压力下输出流量占额定满量程的百分比。

2. 手动调节操作步骤

1. 松开冲程调节手轮的自锁装置。
2. 缓慢旋转手轮至所需的目标百分比刻度（建议在电机运行状态下调节，旋转手轮更加省力顺畅）。
3. 调节完成后锁紧自锁螺母或旋钮，防止设备长期振动导致冲程刻度发生偏移。

新道茨电磁隔膜计量泵的流量调节与控制模式

新道茨电磁隔膜计量泵每次电磁吸合的冲程距离固定，主要通过改变**冲程频率（每分钟工作次数）**来精准控制输出排量。根据不同的控制需求，主要分为以下几种调控模式：

1. 手动频率调节（DFD 系列）

• 面板配备清晰的数字显示屏与按键。
• 操作人员通过面板上的 加键（▲） 或 减键（▼），直接设定每分钟的冲程次数（如 0~120 次/分或 0~160 次/分），实现 0%~100% 流量的线性无级调节。

2. 外部脉冲信号控制（DP 系列）

• 计量泵接收来自流量计或外部无源开关发出的脉冲信号（最高不超过 24V）。
• 通过面板 ADJ 键 进入自动参数设定菜单，可设置分频（如接收多个脉冲泵动作一次）或倍频（接收一个脉冲泵动作多次），实现加药量与主管线流速的完全同步比例投加。

3. 4-20mA 模拟量信号控制（DM 系列）

• 计量泵通过航空插头接入工业标准 0/4-20mA 电流信号，常与在线 pH 仪、电导率仪或 PLC 组成闭环控制系统。
• 按下控制面板上的 A/M 键 切换至自动模式，进入参数设置菜单标定电流上下限及工作频率，计量泵将根据输入电流的强弱自动实时调整加药量。

4. RS485 远程通信控制（DC 系列）

• 采用标准 Modbus RTU 通信协议，通过双绞线与中控室上位机或 DCS 系统连接。
• 上位机可通过发送指令代码直接读取计量泵状态，并远程下发冲程频率参数，实现多台加药泵的集群联动与自动化调控。

现场流量标定与精准度校准步骤

新道茨计量泵铭牌与技术手册中的流量数据是在常温清水条件下测得。在实际投药过程中，受管路阻力、介质粘度与比重的影响，新泵安装运行 12 小时后需在现场进行流量标定测试：

1. 准备标定装置：在泵的吸入端管路加装带毫升（mL）刻度的流量标定柱。
2. 排气与基准建立：启动计量泵并微开排气阀排除管路残留气体，关闭药桶供料阀，切换至标定柱供液。
3. 记录液面下降数据：让计量泵在目标设定频率或冲程下稳定运行时间 （建议不少于 5 分钟），记录标定柱液面下降的体积差值 （mL）。
4. 计算实际小时流量：利用公式计算实际流量 （L/h）：
5. 参数补偿：根据计算得出的实际流量与目标偏差，微调冲程手轮或面板频率设定值，确保实际投加量精准达标。

确保流量调控精度的系统管路建议

为了让流量调节获得线性的控制效果，管路安装需满足以下要求：

• 加装背压阀：当加药箱液位高于投加点，或管路进出口压差小于 1 bar 时，必须在出口管路靠近泵端加装背压阀，防止介质产生虹吸自流而导致排量失控偏大。
• 配置脉冲阻尼器：在排出管路加装脉冲阻尼器，可吸收往复冲程带来的流体流量峰值，使脉动流变为平滑线性流，提升背压阀与流量计的工作稳定性。
• 避免吸入端负压过大：吸入管路口径不得小于泵头入口尺寸，水柱吸入高度应严格控制在 2 米以内，防止因负压气蚀导致吸液不足。

结论

掌握新道茨计量泵如何调控流量是实现流体定量投加与提高生产效率的关键。在实际工况中，机械隔膜泵通过调节冲程长度改变单次排量，电磁隔膜泵通过调节工作频率实现线性变速；配合外部脉冲、模拟量电流信号及现场严格的流量标定程序，能够确保加药系统在水处理及工业生产中长期保持优异的计量精度与运行稳定性。

常见问题解答（FAQ）

Q1：新道茨机械隔膜计量泵在停机状态下可以调节流量旋钮吗？

可以。机械隔膜计量泵在停机或运行状态下均可旋转调量手轮，但在泵运转过程中转动手轮阻力更小、调节更为顺畅。

Q2：为什么调节新道茨电磁泵频率后，实际加药量没有明显变化？

首先检查泵头及吸入管路内是否存在气体形成“气锁”，需打开排气阀排除积气；其次检查进出口单向阀内是否有杂质结晶卡住阀球导致密封不严；最后确认吸入管路是否绝对气密。

Q3：如何通过 4-20mA 信号实现加药量的反向比例控制？

在新道茨 DM 系列计量泵的自动参数设定菜单中，可以分别定义 4mA 与 20mA 对应的冲程频率。例如将 4mA 设置为 100% 满频率，将 20mA 设置为 0% 停泵，即可轻松实现反比例闭环加药控制。

Q4：为什么计量泵调节在 10% 以下极小冲程时精度会下降？

容积式计量泵在极小冲程下，泵腔内产生的压力差与容积位移较小，单向阀球的启闭灵敏度相对降低。建议工艺选型时使常用流量保持在额定最大流量的 30%~80% 之间，以保证最佳的线性精度与重复性。

Q5：输送高粘度液体时如何调节流量？

输送高粘度液体时流动摩擦阻力大，单向阀球复位较慢，建议适当调低冲程频率或放大进液管管径，并选用专用的高粘度泵头配置，以确保吸液充分与排量稳定。
