在工业流体控制与自动化加药系统中，新道茨（NEWDOSE）电磁隔膜计量泵与机械隔膜计量泵因其精准的投加控制与卓越的耐腐蚀性能，被广泛应用于水处理、精细化工及循环水加药撬块中。然而在现场运维和设备初次调试时，运维人员常会遇到一个令人头疼的故障：新道茨计量泵回流管不出水（即手动排气阀或安全泄压阀的回流软管无液体排出）。

当设备通电后高频跳动或电机正常运转，泵头发出清脆的响声，但排气阀旋开后回流管却始终不见药液流出时，这通常意味着泵腔内部未能建立起有效的自吸真空度，或是水力端管路存在物理性堵塞。本文将从底层水力学原理出发，为您深度拆解新道茨计量泵回流管不出水的常见原因与保姆级维修步骤，助您快速恢复系统的稳定运行。

一、 流体运行逻辑：回流管（排气阀）的作用与物理原理

要彻底解决新道茨计量泵回流管不出水的技术难题，首先需要理解回流管在加药泵水力端所扮演的角色。

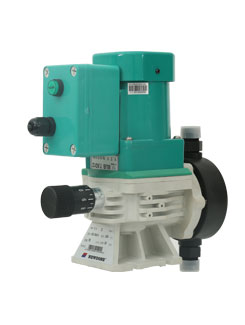

新道茨电磁隔膜计量泵（如 DFD、DM、DP 系列）和机械隔膜计量泵（如 NDJ、ND2000 系列）均属于容积式往复泵。其泵头上方或侧面通常配置有一个手动排气阀（连接排气回流管），部分高压管路还配套有安全泄压阀的回流旁路。

排气阀回流管的核心作用是在系统初次启动、更换药桶或管路进气时，通过手动旋开排气阀，开辟一条通往常压储药桶的无阻力通道。依靠 PTFE 膜片往复推拉产生的压差，将泵腔内的残留空气快速从回流管排出，从而帮助泵腔建立自吸真空度并吸入液体。如果回流管不出水，说明排气自吸环路在物理上被阻断，必须进行循序渐进的系统排查。

二、 核心故障排查第一步：攻克气锁与排气误区

根据现场运维数据，超过 80% 的新道茨计量泵回流管不出水故障，根源都在于泵腔内部积存了过量空气，形成了剧烈的“气锁”现象。

1. 气锁产生的物理原因

当更换药桶、吸入管路发生微量漏气，或者投加次氯酸钠、双氧水等极易挥发出气体的药剂时，空气会大量聚集在狭小的泵腔内。由于气体的可压缩性极大，PTFE 膜片前后往复形变产生的微弱压力差会被空气完全吸收，无法产生足够的负压打开下单向阀吸液，自然也就无法将液体推入回流管中。

2. 标准的“高频排气操作”四步法

针对气锁导致的回流管不出水，请切勿盲目拆泵，应按以下规范执行排气操作：

1. 旋开排气旋钮：将泵头正侧面的黑色手动排气阀顺时针/逆时针旋开约半圈至一圈（切勿完全拧脱）。
2. 频率拉满至 100%：解锁控制面板，将泵的冲程频率设置（SPM）调节至 100%（例如 120 次/min 或 180 次/min 的最大值）。
3. 高频冲击排气：启动计量泵，让膜片以最高频次剧烈拉伸，将空气通过排气阀推入回流软管。
4. 见液闭阀：密切观察回流管，直到管内连续喷出平稳、无气泡的药液后，迅速拧紧排气阀。

三、 核心故障排查第二步：进液端真空度破坏（吸入管漏气与吸程超标）

如果排气阀已旋开，高频运转了数分钟后回流管不出水，则需要将视线转移至泵头下方的吸入端管路。

1. 吸入管接头漏气

自吸过程对吸入管道的密封性有着极其严苛的要求。即使进液软管与泵头进液口螺母、或者软管与过滤底阀连接处存在肉眼难以察觉的微小缝隙，在自吸负压的作用下，空气也会被源源不断地吸入泵腔。这会导致自吸真空度瞬间归零，表现为泵打空响、回流管不出水。

• 维修对策：检查进液管螺母是否拧紧，拆下接头检查内部的氟橡胶（FKM）或 EPDM O 型密封圈是否溶胀、变形或缺失。

2. 自吸高度超过额定限制

新道茨电磁计量泵的标称自吸高度（吸程）通常控制在 1.5 米至 2 米以内。如果储药桶底座距离泵头过远，或者吸入管道过长且弯头过多，沿程摩擦阻力会超过泵的自吸上限，导致液体无法被拉升至泵腔。

• 优化对策：缩短吸入管路长度，或将安装方式调整为倒灌式安装（即储药桶液位高于泵头进水口），依靠药液自重自然充流进泵腔。

四、 核心硬件检修：单向阀结晶卡死与阀组物理堵塞

当吸入端密封完好且排气阀已打开，泵依然回流管不出水时，核心硬件——进出口单向阀组件往往发生了物理性卡死。

1. 药剂结晶卡死陶瓷阀球

在投加氢氧化钠（片碱）、次氯酸钠、石灰乳等易析出沉淀或结晶的化学药剂时，药垢极易附着在单向阀内部。新道茨泵头内部标配有高精密的陶瓷阀球与 PTFE 阀座。一旦白色钙化硬垢将陶瓷阀球卡死在升起或回落位置，单向阀的单向密封功能就会失效，流体在泵腔内发生倒流，导致无法将液体推向回流管。

2. 单向阀拆洗与回装规范

• 清洗步骤：切断电源并释放管路压力，拆下进出口单向阀组件。将陶瓷阀球、阀套和阀座浸泡在 5% 的稀盐酸或温水中 15 分钟，待结晶彻底消融后，用软毛刷轻轻刷洗干净。
• 绝对方向禁忌：回装单向阀时，必须确保阀体外壳上标刻的流体箭头标识绝对垂直向上（严格遵循下进上出的重力密封原则）。如果把单向阀装反，开机瞬间会导致泵腔严重憋压，不仅回流管不出水，还可能损坏泵头。

五、 液力端深度排查：PTFE 膜片破裂与排气阀通道堵塞

如果上述外围排查均无异常，则需要对泵头内部的液力端组件进行拆检。

1. 检查排气阀微小流道是否堵塞

排气阀本身的内部孔径非常细小。长时间未使用的设备，或药液中的微小颗粒杂质，可能会直接卡死在排气阀芯内部，导致即使旋开排气旋钮，流道依然处于物理封闭状态。

• 处理方法：拆下排气阀总成，用清水进行反向冲洗，或使用细软针丝疏通排气孔，确保通气流道畅通。

2. 检查 PTFE 隔膜片是否破裂

隔膜片是阻隔驱动机构与化学药液的屏障。当 PTFE 复合膜片因长期高压运行发生龟裂或撕裂时，泵腔无法形成完整的密闭空间，无法产生推力将液体送入回流管。

• 判定方法：观察泵头与后部驱动箱连接处底部的安全泄露孔。如果泄露孔有药液滴落，确认发生了隔膜破裂，必须立即停机更换全新的原厂 PTFE 膜片组件。

六、 现场高效排查：新道茨回流管不出水“五步维修法”

为了帮助现场操作人员快速定位并解决新道茨计量泵回流管不出水的问题，建议按照以下五步标准流程操作：

1. 安全停机与泄压：切断加药泵电源，关闭管路截止阀，缓慢拧松排气旋钮释放泵腔残余压力。
2. 确认排气阀开度：旋开排气阀 0.5~1 圈，检查排气软管是否有打折、挤压或末端堵塞现象。
3. 查进液端密封：重新拧紧进液软管螺母，检查底阀滤网是否被药渣卡死。
4. 清洗单向阀组件：拆下进出口阀组执行清洗，观察陶瓷阀球是否圆润、无结晶粘连，并按“箭头朝上”回装。
5. 清水空载高频试机：将吸入管放入清水桶中，将频率调至 100%，开启排气阀执行高频排气操作。待清水从回流管连续流出后拧紧排气阀，再重新接回药剂管路。

结论

总结而言，面对新道茨计量泵回流管不出水这一故障，核心问题在于“自吸真空度的建立与水力通道的畅通”。从最基础的真空排气操作、吸入管防漏气排查，到深度的单向阀结晶清洗与膜片检查，只要掌握了严谨的水力学排查路径，绝大多数设备都能在现场快速修复。

在追求高能效与自动化运营的现代工厂中，建立规范的日常维护程序（如定期清洗单向阀、在储药桶配置液位计警报器防干转），并配套背压阀与安全阀等水力附件，才是保障新道茨加药系统长效、稳定运行的终极秘籍。

常见问题解答 (FAQs)

1. 旋开排气阀后回流管喷出大量气泡，但就是不见药液流出，这是怎么回事？

这说明泵腔正在持续吸入空气，存在严重的吸入管漏气或自吸高度过大。请重点检查进液软管接头密封圈是否完好、螺母是否松动，并确认药桶内的药液液位是否已低于底阀进水口。

2. 排气时回流管流出了药液，但一拧紧排气阀，主出口管路还是不出药？

这种情况说明泵的排气自吸功能正常，但排出端管路存在高背压或主出口单向阀装反/卡死。请检查出口管路的背压阀设定压力是否超过了泵的额定最大压力，或是主出口单向阀内部被结晶完全堵塞。

3. 输送高浓度片碱（氢氧化钠）时，回流管经常堵塞不出水，该如何预防？

片碱及次氯酸钠极易析出硬垢。建议在管路中设计一条清水冲洗旁路，在每次长期停机前，切换为清水运行 5 分钟，将泵腔、排气阀及单向阀内的碱液残留彻底冲洗干净，即可防止下次开机时结晶堵塞。

4. 为什么我把排气阀完全拧下来了，泵头反而更加吸不上水？

排气阀完全拧脱会导致排气孔直接暴露在空气中，泵腔在吸入冲程时会直接从排气孔吸入大量空气，彻底破坏泵腔的真空度。正确的做法是仅将排气旋钮拧松半圈至一圈，保持排气软管连接在阀口上。

5. 换了全新的单向阀和膜片后，回流管依然不出水，驱动电磁铁打空响，可能是什么原因？

如果水力端硬件均全新且密封无误，请排查泵的冲程长度调节旋钮是否被误旋转到了低于 20% 甚至 0% 的刻度。冲程长度过低会导致膜片几乎不发生物理位移，无法产生足够的冲程排量推开阀球。请在泵通电跳动运行状态下，将冲程手轮调大至 80%~100% 后再试。
