在工业水处理、废水制程、石油化工以及各种自动加药系统中，如何将化学药剂不差分毫地定量投加到工艺管路中，是决定整个流体控制系统成败的关键。在众多流体输送设备中，NEWDOSE 新道茨计量泵凭借其出色的容积式投加能力和卓越的耐腐蚀性能，成为了备受行业青睐的流体控制利器。

然而，在日常配套选型或设备维护时，许多技术人员和采购人员常常会问：新道茨计量泵工作原理到底是怎样的？它是如何做到在不同压力下依然能保持超高计量精度的？

本文将立足于流体控制的专业视角，结合其官方产品手册，为您深度拆解新道茨计量泵工作原理、核心驱动分类以及泵头内部的流体力学设计，助您全面掌握精密加药的核心技术。

一、 新道茨计量泵工作原理的核心基础：容积式流体输送

要深入理解新道茨计量泵工作原理，首先要明白它属于往复式容积泵的范畴。

简单来说，无论是电磁驱动还是电动机驱动，其流体输送的本质都是通过泵腔内“容积的周期性改变”以及“单向阀的定向控制”来强行推进液体。整个工作周期可以完美拆解为以下两个核心冲程：

1. 吸液冲程（负压阶段）：当驱动机构（电磁铁或减速机构）带动泵腔内部的隔膜向后运动时，泵腔内的容积瞬间增大，内部压力骤降，形成局部的局部真空。此时，在外部药桶液位压力的推动下，出口端的单向阀由于压力差自动关闭，而进口端的单向阀被顶开，液体被顺利吸入泵腔中。
2. 排液冲程（正压阶段）：当隔膜在驱动力（如弹簧复位或电磁吸合）的推动下向前运动时，泵腔的容积开始急剧缩小，腔体内的液体受到强力挤压，内部压力迅速升高。在正压作用下，进口单向阀瞬间关闭锁死，防止药液倒流回药桶；与此同时，出口单向阀被高压流体顶开，药液被强行排出泵头，输送到目标管路中。

通过这种周而复始的往复运动，新道茨设备便能实现稳定、连续且精准的化学药剂定量投加。

二、 驱动方式的区别：电磁脉动与机械传动原理拆解

新道茨旗下拥有极为丰富的系列矩阵，虽然它们在泵头部分的容积改变原理大同小异，但其“背后的动力来源”（即驱动机构）却有着本质的区别。这也是构成新道茨计量泵工作原理多元化的核心。

1. 经典电磁隔膜计量泵工作原理（如DFD、DP、DM、DC系列）

新道茨经典电磁泵采用的是全电子控制的电路驱动。

• 动作机理：其内部取消了所有的机械传动部件。当控制电路向内部的电磁铁（电磁线圈）发送一个脉冲电流信号时，电磁铁瞬间产生强大的磁场，吸引衔铁带动隔膜向前推进，完成排液；脉冲信号结束后，依靠内部复位弹簧的力量使隔膜向后回弹，完成吸液。
• 调流原理：这种结构使其体积小巧，零件大幅精简。用户只需通过面板按键改变脉冲产生的频率（SPM，每分钟冲程数），就能直接改变泵的整体流量。

2. Evodose系列步进电机驱动泵工作原理

作为高端精密加药的代表，Evodose系列引入了先进的步进电机控制技术。

• 动作机理：与传统电磁泵的瞬间脉冲爆发不同，步进电机通过数字脉冲信号精确控制转动角度和速度，带动隔膜进行非常平稳、细腻的往复运动。
• 技术优势：这种工作原理使其具备极其高效输送、不易气锁的特质，能实现更加平稳且高精度的化学品微量投加。

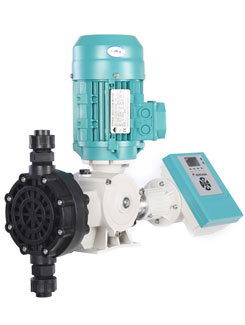

3. 工业级机械隔膜计量泵工作原理（如NDJ、NDWS、NDWL、ND2000等系列）

当流量需求较大时，通常采用电机驱动的机械隔膜泵。

• 动作机理：电动机（通常配有蜗轮蜗杆减速机）转动，带动内部的偏心轮或凸轮机构运行。偏心轮转动时推动阻尼滑杆或连杆机构，将电机的旋转运动转化为隔膜的线性往复运动。
• 调流原理：这类泵在运转过程中可以通过手动旋钮或搭配智能电动冲程调节装置来随意调整冲程长度（即隔膜前后运动的物理距离），从而直接、精准地改变单次冲程的排量。

三、 泵头物理结构的深度优化：防气蚀与全化学兼容设计

了解了动力的来源，药液在泵头内的物理流动路线同样是新道茨计量泵工作原理中不可忽视的高质量密码。新道茨在泵头构造上进行了全方位的物理优化。

新道茨拥有独立自主的综合研发能力，其经过实际现场验证的泵头内部过流结构，能够非常有效地避免泵头内部的聚气与气蚀现象。在流体排出和吸入的过程中，优化的弧度能大幅减少药液受到的过大剪切力，从而避免流体输送效率降低。

此外，为了应对各种高腐蚀性的化学介质，其过流零部件精选了高品质的改性材质：

• 阀座升级：阀座精选了**纯PTFE（聚四氟乙烯）**材质，既增强了触液部分的综合耐受力，又有效避免了传统橡胶圈阀座在长时间使用后出现溶胀或被腐蚀导致密封性下降、计量不准的毛病。
• 超长寿命隔膜：其隔膜完全采用纯PTFE材质打造，具备卓越的抗疲劳性能与独特的空转耐受力。即使药桶药液用尽导致泵处于长时间“干转空排”的状态，膜片也不会轻易破裂损坏。

四、 智能控制与全配套生态：实现闭环自动加药原理

在高度自动化的现代化工厂中，新道茨计量泵工作原理不仅局限于物理泵体的机械运动，更体现在其强大的智能化电子控制与闭环生态联动上。

通过将计量泵与外围监测仪表集成，加药泵能够根据实时数据动态调整工作状态：

• 脉冲联动（DP系列）：可直接接受外部流量计直接发出的脉冲信号。其支持分频与倍频自动调节比例，倍频模式下的信号存储功能可以把来不及立刻消耗的脉冲存在芯片中持续工作，确保投加总量不漏计。
• 电流模拟信号联动（DM系列）：直接接入 4-20mA 电流模拟信号。支持正反比例比例控制，能直接与在线水质监测仪（如 pH/ORP 控制器）联动。当反应池 pH 偏离设定值时，计量泵根据接收到的电流大小自动变频增减药量，实现完全自动化的闭环控制。
• 一屏多控集中总线（DC系列）：DC系列支持标准的 RS485 通讯协议。在大型多路加药项目中，现场多台泵通过一根总线接入一块嵌入式触摸屏，即可在中控电箱上一目了然地集中操作与监控所有泵的启停与工作参数，大幅精简了设备空间和人工运维成本。
• TANK集成式加药系统：为了将这种自控原理发挥到极致，新道茨推出了 TANK 成套自动加药设备。它将 PE 防腐药桶、新道茨电磁泵、带标定柱的多功能一体阀、NDM高效搅拌机以及在线检测仪表出厂深度集成。配合多处安全防护罩与防误操作锁设计，从根本上杜绝了管路漏液与信号干扰隐患，拉高了整个自动化系统的运行质量。

五、 选型实战建议：如何让新道茨发挥最佳工作状态？

在完全明晰了新道茨计量泵工作原理后，为了在实际工程项目中达成高效率、低故障的完美运行，科学的配置必不可少：

1. 依据药剂化学属性选材质：常规药液可选择经济耐用的 PP 或 PVC (PVT) 泵头组合；对于高浓度的强酸强碱、次氯酸钠、强硫酸等强腐蚀、高挥发介质，务必选配高改性的 PVDF 泵头材质；如果是溶剂或特殊工况，则应考虑不锈钢 SS316 (SST) 材质。
2. 根据流量段位选泵型：每小时加药量在 100 升以下的精密微量控制，优先选择控制灵活、几乎无机械磨损的 Evodose 步进系列 或 经典电磁系列；若需求属于大流量工况，则应选择偏心轴带前后轴承支撑的 NDJ 系列，或运用了阻尼滑杆结构的 ND2000 系列机械泵，以彻底消除大流量管道冲击带来的零件损伤。
3. 高粘度药剂务必搭配专用单向阀：如果要投加诸如 PAM、PAC 或高浓度聚合物等高粘度药液，建议选择新道茨带 PTFE 弹性元件的复位单向阀。该单向阀采用弹性复位结构，最大可耐受高达 4000cps 的高粘度，能够保障计量泵在输送高粘度液体时有效保持线性度和精准度。

六、 结论

综上所述，新道茨计量泵工作原理的核心是以高精密度的物理隔膜往复容积改变，配合全纯 PTFE 耐化学腐蚀单向阀，实现流体强力、定向的稳定投加。在此基础上，通过融合步进电机宽压技术、数字脉冲信号存储消耗、4-20mA 电流正反比例调节以及 RS485 总线集中触摸屏控制，新道茨将其工作原理完美延伸到了现代数字化的自动自控流体领域。

深入理解这些工作原理并进行科学的机型与材质匹配，不仅能让加药控制系统处于零泄漏、抗气蚀的高效工作状态，更能为企业在设备的完整寿命周期内，显著优化前期的配套采购投入与后期的综合运维成本。

七、 常见问题解答（FAQ）

Q1：新道茨电磁计量泵出现“只动作、有声音，但却吸不上药液”的现象，是何原理导致的？

答：这在工业现场较为常见，通常不是质量故障，而是由“气锁原理”或阀门结晶引起的。新泵初次开机或重新换药时，若进液管内积留了大量空气，且外部管路背压较高，泵腔内容积改变产生的微弱压力差难以排净管内空气，就会形成气锁，此时只需打开泵头排气阀排出空气即可。另外，若长期停泵且未用清水冲洗，某些易结晶药液在单向阀的阀球与阀座处结晶，导致单向阀无法完全密闭形成局部真空，此时拆下用清水冲洗掉结晶即可恢复工作。

Q2：DP电磁泵倍频模式下的“信号存储消耗功能”是基于什么工作原理？

答：在自动化联动中，若外部流量计或主控仪表发出的数字脉冲信号频率极快，超出了计量泵自身所能承受的最高工作频率（SPM），普通计量泵会因为反应不及而丢失脉冲，导致少加药。新道茨的 DP 系列脉冲泵内置了智能芯片，当外部脉冲间隔小于泵的最小输出间隔时，它会将多出的信号暂时存储在控制单元中；即使外部仪表停止发送信号，泵依然会保持高质量运行，直到将存储的脉冲信号完全消耗完毕才停止，确保了药剂投加总量的绝对精准。

Q3：机械隔膜计量泵在运行中可以随意调整流量吗？其调节原理是什么？

答：完全可以。像新道茨的 NDJ、NDWS、NDWL 等系列机械隔膜计量泵，均支持在运转过程中随意调整流量。其调节原理是通过改变机械冲程的物理长度来实现的：调节手动旋钮或依靠电动冲程调节装置，直接改变内部连杆或阻尼滑杆的行程，从而使隔膜前后运动的物理距离变长或变短。隔膜移动距离改变，单次冲程的泵腔内容积改变值随之改变，最终实现了排量的精准调整。

Q4：为什么说传统旋钮冲程调节装置不具备自锁功能？新道茨是如何解决的？

答：传统的旋钮冲程调节装置在计量泵长期高频剧烈振动下，调节螺杆容易发生微小的松动和随机位移，导致实际冲程长度偏离设定值，从而产生加药量误差。新道茨推出了智能电动冲程调节装置，由于具备自锁功能和误差补偿机制，能够直接锁定设定行程。该装置能精准接收 4-20mA 电流信号进行远程自动化实时调节，并带有一键归零的功能，彻底解决了机械冲程随机漂移的致命短板。

Q5：新道茨 TANK 集成式加药系统桶底的“小截面”设计遵循了什么原理？

答：这遵循了流体容器几何形态优化以减少药液残留的原理。传统的平底或大圆弧底加药桶，当药液消耗到最底部时，由于液面面积大、液位极低，计量泵的过滤底阀很难完全吸净，从而会存留大量的“废药液”，在清洗或换药时极易造成药剂的浪费与环境污染。TANK 系统特意在桶底设计了凹陷的“小截面”储液区，让最后的残余药液能够高度集中并保持相对较高的液位，使得过滤底阀能够彻底将其抽吸干净，真正达到了增效节约、降低维护成本的目的。
