在 2026 年的工业流体控制与智慧工厂升级浪潮中，无人值守的智能化加药系统已成为各大企业的标配。无论是根据中控室 PLC 的指令动态调整酸碱投加量，还是配合在线 pH 计、余氯仪进行闭环动态修正，低成本且抗干扰能力强的模拟信号传输都发挥着至关重要的作用。作为流体加药领域的性价比之王，新道茨（NEWDOSE）数字电磁泵与变频机械泵在智能化升级中得到了广泛应用。

然而，许多现场安装人员在面对复杂的电控柜和泵体接线端子时，常常会因为分不清正负极、选错屏蔽线或者搞不懂主动与被动回路，导致信号无法识别甚至烧毁内部控制板。本文将为您带来一篇保姆级的技术指南，全方位解析自动化控制（4-20mA信号）新道茨计量泵接线方法，助您在现场快速实现精准的数字化流体调控。

一、 核心物理逻辑：4-20mA信号如何驱动加药泵？

在动工接线之前，我们需要理清自动化控制的底层水力学与电学逻辑。传统的计量泵依赖现场人工拧动机械手轮来调整流量，而智能型新道茨泵则通过接收外部输入的线性电流信号，自动改变内部驱动端的冲程频次。

在标准的工业仪表设计中，模拟电流信号的区间被严格限定在 之间：

• 对应下限：此时泵的运行频率为 （处于待机或静止状态）。
• 对应上限：此时泵的运行频率达到 （满负荷全速运转）。

液体输出频率 与接收到的电流信号 呈现完美的线性正比关系，公式如下：

正是这种精准的数学映射，让新道茨计量泵能够在外控信号的指挥下，实现极其平稳且高重复精度的流量调控。

二、 接线前置准备：安全防护与线材选型规范

安全是一切流体与电气工程的底线。在执行新道茨计量泵接线方法前，请务必做好以下准备工作：

1. 断电挂牌（LOTO）：必须彻底切断系统的主电源，并在主控开关上悬挂维保警示牌，严禁带电操作。
2. 严选双绞屏蔽线（Shielded Twisted Pair）：由于工业现场存在大量的大功率电机、变频器及交流接触器，会产生极为强烈的电磁干扰。如果使用普通的双芯电缆传输信号，会导致接收电流忽大忽小，引发流量调节失灵。因此，必须选用 或 的铜芯双绞屏蔽线。
3. 准备专业工具：小口径一字螺丝刀（用于压线端子）、剥线钳、防水生料带、专用的防爆或防水填料函（Cable Gland）。

三、 核心实战：新道茨电磁计量泵 4-20mA 信号接线方法

新道茨的电磁驱动系列（如智能数显的 DM 系列、DP 系列）在泵体的背部或侧面通常配置了专用的信号接口。根据机型版本的不同，其接线形式主要分为外置航空插头接线与内部端子直接压线两种。

3.1 航空插头式接线步骤（以 4 针/5 针航插为例）

新道茨的很多智能型号出厂时会自带一根外控信号电缆和一个防水航空插头。

• 第一步：拆解航插。旋开航空插头后端的尾套，将准备好的双绞屏蔽线穿过尾套。
• 第二步：识别引脚（Pin 脚）。仔细观察航空插头焊接面上的微小数字刻度。在新道茨的标准电气规范中，通常 Pin 1 代表信号正极（mA+），Pin 2 代表信号负极（mA-）。
• 第三步：焊接或螺丝固定。将屏蔽线的红线（正极）接入 Pin 1，黑线（负极）接入 Pin 2。务必确保线头没有毛刺，防止内部发生短路。
• 第四步：回装防潮。拧紧航空插头后端的防水尾套，确保密封圈紧紧咬住线缆，防止加药间的酸雾或潮气渗入。

3.2 打开外壳直接压线法

如果您的机型需要打开后盖直接接线，其内部逻辑同样非常直观：

• 在主电路板上寻找标注有 “mA”、“EXT” 或 “4-20mA” 的微型接线端子。
• 将控制柜 PLC 的模拟量输出端（AO+）连接到泵控制板的 mA+ 端子；将 PLC 的输出负极（AO-）连接到泵的 mA- 端子。

四、 架构跨界：机械隔膜计量泵的变频接线区别

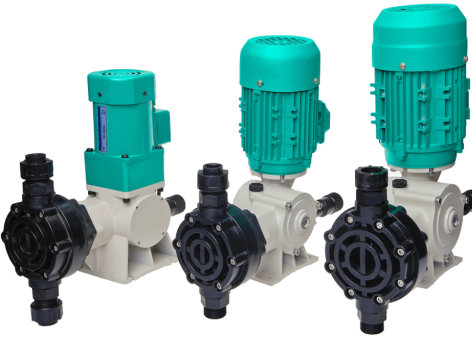

如果您现场使用的是大流量的新道茨机械隔膜计量泵（如 ND 系列或高压 HND 系列），其驱动核心是三相交流异步电机。这类重载设备无法直接从泵头主板接收微弱的电流信号，必须借助**变频器（VFD）**作为中转桥梁。

此时的自动化控制接线方法逻辑如下：

1. 主控到变频器：PLC 或在线控制仪表的 输出控制信号线，接入变频器的模拟量输入端子（通常标注为 AI1+/AI1- 或 CCI/GND）。
2. 变频器到电机：变频器的动力输出端（U、V、W）通过重载电缆连接到新道茨机械泵的电动机接线盒。
3. 系统联动：变频器通过改变输出的电源频率，来控制电机的转速，从而改变加药泵每分钟的冲程频次，间接达成模拟信号对大流量流体系统的精确计量控制。

五、 软件菜单配置：接完线还要调对“大门”

千万不要以为接好线就能直接运行了！新道茨计量泵在出厂时，默认的运行控制模式通常是“Internal（内部手动模式）”。如果不对泵内部的微电脑软件进行切换，它会完全无视外部输入的电流信号。

• 步骤一：解锁面板。长按控制面板上的解锁键或组合键，直至屏幕上的小锁图标消失。
• 步骤二：切换至外控 mA 模式。按菜单键（Menu）或模式切换键（Mode），将工作状态由 “MAN（手动）” 切换为 “mA”、“EXT” 或 “CURRENT（电流模式）”。
• 步骤三：量程校准与标定。在高级菜单中，核对信号的对应关系。确认设备在收到 时显示频率为零，收到 时显示最大冲程频率设置。
• 步骤四：保存并测试。手动在 PLC 控制端给出一个 的中段信号，观察新道茨泵是否立即以额定最大频率的 开始平稳跳动。

六、 现场维保与防错技巧：杜绝“信号乱跳”与憋泵

在完成自动化控制（4-20mA信号）新道茨计量泵接线方法的安装调测后，长期的稳定运行还需要依赖以下细节维保：

1. 单端接地原则（Single-Point Grounding）：双绞屏蔽线的金属屏蔽网层，只能且必须在 PLC 控制柜一端可靠接地。如果信号线在 PLC 端和加药泵端同时接地，由于两地之间的电位差，会在屏蔽层内形成环流，反而会产生更严重的低频干扰，导致泵的流量忽大忽小、流量调节失灵。
2. 强弱电分离走线：在布线时，信号电缆应单独走塑料线槽或穿镀锌管，严禁与电机的 380V 动力线、高压电源线并排平行绑扎。两者之间的安全物理距离建议保持在 以上。
3. 防止系统憋压：自动化系统能够实现泵的自动启停，但在开泵前，必须确保排出端管路对接阀门已完全打开。强烈建议在排出端加装背压阀（消除虹吸现象）和安全阀，防止在自动高频投加时因为管道意外堵塞憋爆 PTFE膜片，引发隔膜破裂泄漏灾难。

结论：让加药系统回归高能效的数字本质

总结而言，掌握自动化控制（4-20mA信号）新道茨计量泵接线方法并不复杂，其核心可以用四句口诀来概括：“屏蔽双绞防干扰，正负极性莫对调；焊完航插做密封，面板改到外控档。”

在追求降本增效与数字化管理的 2026 年，规范、精细的电气接线是确保硬件长期安全、发挥 精确计量优势的桥梁。通过做好长期的维护保养、定期的单向阀清洗以及科学的强弱电隔离，您的新道茨加药系统必将在自动化蓝图中扮演最稳健、最精准的执行终端。

常见问题解答 (FAQs)

1. 信号线接好后，为什么 PLC 输出了 4mA 信号，新道茨泵依然不停地跳动？

这通常是因为泵的面板控制菜单没有成功切换到“mA”外部控制模式，泵依然在按照内部之前设定的手动频率运行。请参照本文第五章，解锁面板并将控制模式从“MANUAL”改为“mA信号”模式。

2. 什么是主动和被动4-20mA 信号？新道茨泵支持哪种？

• 主动信号（有源）：信号源本身输出电流的同时也提供 发射电压。
• 被动信号（无源）：信号源只是一个可变电阻，需要外部电路提供两线制电源。 新道茨智能电磁泵的信号接收端口通常设计为有源接收（无源信号输入端），也就是说它需要接收来自 PLC 或中控仪表直接打过来的带能量的电流信号。如果您的 PLC 输出是无源的，则需要在信号回路中串联一个外置的 直流电源。

3. 如果我不小心把正极（mA+）和负极（mA-）接反了，会把泵的电路板烧掉吗？

新道茨计量泵内部的信号输入端通常设计有反接保护二极管。 如果接反了，泵在检测到负电流或零电流时会保持待机、不跳动，通常不会立刻烧毁主板。如果发现给出了信号但泵毫无反应，应首先关闭电源，执行新道茨计量泵故障排查，核实接线极性是否对调。

4. 为什么现场运行中，加药泵的频率数字会无规律地上下剧烈乱跳？

这大概率是由于遭受了电磁干扰。请检查：1. 信号线是否使用了质量合格的双绞屏蔽线？2. 屏蔽层的金属网是否在 PLC 端执行了单点接地？3. 信号管路是否与驱动电机的强电电缆混扎在了同一个线槽内？通过强弱电分离可迅速完成故障排除。

5. 当外部输入的电流信号低于 4mA（比如系统故障导致断线变成 0mA）时，计算泵会怎么做出反应？

在 2026 年的智能化数字芯片管理下，新道茨泵通常具备断线断信号保护逻辑。当系统检测到输入电流异常跌落至 （远低于标准起步的 ）时，泵会判定外部管路或总线发生了物理断线故障。泵会自动执行紧急停机，在屏幕上跳出信号异常报警代码，防止在系统失控状态下盲目投加，极大保障了自动化控制系统的本质安全。
