在现代工业流程中，计量泵是实现精确液体投加的核心设备。无论是水处理、化工生产还是食品制药行业，对投加量的准确控制都至关重要。作为知名的计量泵品牌，新道茨计量泵凭借其稳定的性能和多样的型号赢得了广泛认可。但如何确保这些泵的输送流量精确无误呢？这需要我们深入了解新道茨计量泵流量计算的原理、掌握正确的计算公式和流量标定方法。

认识新道茨计量泵及其流量控制原理

新道茨计量泵主要分为两大类：电磁隔膜计量泵和机械隔膜计量泵（如ND型计量泵、E系列）。尽管结构和驱动方式不同，但它们都属于往复式容积泵，通过调节往复运动的频率或冲程长度来控制输出流量。

电磁隔膜计量泵的工作原理与流量调节

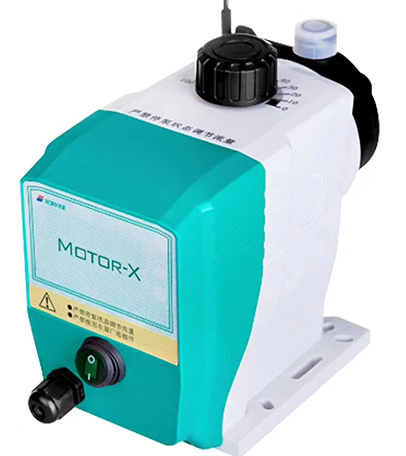

新道茨电磁泵（如DFD、DP、DM、DC系列）的核心是一个电磁推杆和PTFE膜片。

1. 工作循环： 电磁铁通电时，推杆推动膜片排出液体；断电时，推杆和膜片在弹簧作用下返回，吸入液体，完成一个冲程。
2. 流量调节： 在泵的规格不变时，每次冲程排出的液体体积是恒定的。因此，通过调节冲程频率（即每分钟往复的次数）就能精确调节计量泵流量。面板上的 和 按钮可以进行0%～100%的流量调节。

机械隔膜计量泵的工作原理与流量调节

新道茨机械泵（如NDJS/L、NDWS/L、ND1000、ND2000、HND系列）通过电机驱动推杆往复运动。

1. 工作循环： 电机驱动偏心轴，将圆周运动转化为推杆的直线往复运动，带动膜片吸入和排出液体。
2. 流量调节： 机械隔膜计量泵主要通过旋转冲程调节杆来改变推杆的冲程长度。冲程长度越小，每次排出的液体体积越小，计量泵流量就越小。调节杆上的刻度通常显示当前冲程占满冲程的百分比，这可以近似作为当前流量占满量程的百分比。

新道茨计量泵流量计算公式解析

无论使用哪种型号的新道茨计量泵，其理论流量计算公式都基于“每冲程体积”乘以“冲程频率”。

电磁泵系列（DFD/DP/DM/DC）的流量计算

新道茨电磁泵的流量调节主要依赖于冲程频率（times/min）。其当前流量可以根据泵的最大流量和最大冲程频率进行估算：

例如，一台在下最大流量为的计量泵，最大冲程频率为。如果当前工作频率为，则估算计量泵流量为：

影响新道茨计量泵实际流量的关键因素

需要注意的是，上述公式给出的是理论流量。新道茨计量泵的实际流量会受到多种因素的影响，可能产生一定的偏差。主要影响因素包括：

• 外部管线背压： 当泵的进出口压差小于时，需要安装背压阀来人工建立出口压力，以保证计量精度。
• 介质特性： 输送液体的粘度、温度和蒸汽压都会影响泵的性能，如果液体压力低于其汽化压强，还会产生气蚀现象。
• 安装条件： 吸程过高（水柱的最大吸入高度通常是）、管路中的空气段或气泡堆积、过滤器堵塞等，都可能导致吸入量不足，影响实际流量。

因此，如果需要精确计量，必须通过流量标定方法对新道茨计量泵进行现场校准。

掌握新道茨计量泵流量的标定方法

流量标定（或标定测试）是通过实际测量泵在特定工况下输送液体的体积，来确定其真实输出流量的过程。为了充分发挥泵的效率和寿命，建议在泵运行最初的小时后进行标定测试。

流量标定的步骤与公式

现场进行流量标定是确保精确投加的必要步骤。推荐使用带有刻度的容器（即流量标定柱）进行精确测量。

1. 准备工作： 将底阀置于带有刻度的容器中，并确保有足够的液体。
2. 排气： 启动泵并排出管路中的空气，确保管路中没有空气段。
3. 记录初始刻度： 停止泵，记下此时容器上的刻度。
4. 计时运行： 启动泵，开始计时，运行一定时间（建议不小于）。
5. 记录结束刻度： 停止泵，记下此时刻度。
6. 计算实际流量： 此时的实际流量（单位为）为：

7. 计算所需频率/刻度： 根据实测的和当前泵的设定值，结合您需要的实际流量，计算出新的设定值，从而实现流量调节。

注意：不建议直接在泵的出口采集液体进行测量，因为这可能使操作者直接面对危险液体，且泵可能处于自流状态，导致标定数据比实际值偏大。

不同新道茨计量泵系列的控制特点

新道茨计量泵提供了多种控制方式，以满足复杂的工业自动化需求：

• DFD系列： 仅支持手动模式，通过按键直接设定冲程频率。
• DP系列： 支持手动和外部脉冲信号控制，通过分频或倍频方式根据外部脉冲变化自动调节流量。
• DM系列： 支持手动和外部电流信号（）控制，可设定正反比例调节，实现与外部仪表的闭环控制。
• DC系列： 支持手动和通讯协议控制，适用于高自动化、集中控制的生产工艺流程。
• ND/E型系列（机械泵）： 基础型号通过手动调节冲程长度，部分型号可选配电动冲程调节装置，实现信号的自动远程控制。

结论：实现精准投加，掌握新道茨计量泵的流量计算

要充分发挥新道茨计量泵的性能，实现稳定、精确的液体投加，必须将理论流量计算公式与现场流量标定方法相结合。正确理解泵的工作原理，根据工况选择合适的控制模式（手动、脉冲、电流或），并定期进行标定测试，是确保计量泵流量精确的关键。这不仅能提高投加的精度，还能有效避免因投加量偏差导致的工艺问题，最终为企业节省成本，提高效率。

常见问题解答

1. 什么是新道茨计量泵的“冲程频率”？

冲程频率是指新道茨电磁泵内部隔膜或推杆每分钟往复运动的次数（或）。在电磁泵中，这是控制计量泵流量的主要方式：频率越高，单位时间内排出的液体体积越多，流量就越大。

2. 机械隔膜泵和电磁隔膜泵在流量调节上有什么主要区别？

新道茨电磁泵主要通过调节冲程频率来改变流量（即每分钟的脉冲次数），而新道茨机械泵主要通过机械调节冲程长度（即隔膜往复的距离）来改变流量。

3. 如果我的新道茨计量泵铭牌上标有最大流量和压力，我可以直接使用吗？

不建议直接使用。铭牌上的数据通常是在常温下的清水测得。实际投加的液体特性（粘度、温度）和管路背压都会影响实际流量。为了保证精确度，必须根据实际工况进行流量标定。

4. 为什么我的计量泵在运行中会出现虹吸现象？如何解决？

虹吸现象发生在加药箱液位高于加药点液位时，即使计量泵停止工作，液体也会因重力继续流向加药点。解决办法是在计量泵的出口管线上安装一个背压阀，通过人工建立出口压力来消除虹吸产生的负压，防止液体自流。

5. 新道茨机械泵是否都需要更换润滑油？

不同的新道茨机械泵系列使用的润滑介质不同。NDW、HND、ND1000系列使用的是润滑油，新机运行小时后需更换，之后每小时或半年更换一次。而NDJ、ND2000、E系列使用的是润滑脂，新机运行小时后需检查并添加，之后每小时或半年检查一次。
