新道茨（NEWDOSE）电磁隔膜计量泵以其精准的流量控制和多样化的智能功能，在水处理、化工、环保等领域获得了广泛应用。然而，要真正发挥其最大效能，正确的新道tc电磁泵设置至关重要。无论是基础的手动调节，还是复杂的通讯联动，精准的设置都是实现精确投加的第一步。本文将作为一份终极指南，详细拆解从DFD到DC全系列电磁泵的设置方法，帮助您轻松掌握，让您的设备调试工作变得前所未有的简单。

设置前的基础准备：安装与流量标定

在深入探讨具体的参数设置之前，两项基础工作必须到位：正确的安装和精确的流量标定。

正确安装是第一步

一个成功的新道茨电磁泵设置始于一个合格的安装。请确保您的泵已按照以下要点安装完毕：

• 稳固安装：将泵水平固定在坚固、无振动的平台上 。
• 合理管路：吸入管路应尽量短而直，并确保完全气密；在吸液端安装底阀过滤器 。
• 安全电气：确保电源电压与泵铭牌一致，并可靠接地 。

为何以及如何进行流量标定？

理论流量不等于实际流量。由于管路阻力、液体粘度和系统背压等因素影响，泵的实际输出流量可能会与理论值存在偏差 。因此，在精确投加的场合，流量标定是必不可少的步骤。 标定方法如下 ：

1. 将泵的底阀置于一个带有刻度的量筒中。
2. 启动泵，打开排气阀排出泵头内空气，然后关闭排气阀。
3. 让泵运行一段精确的时间（例如5分钟），同时记录量筒内液位的变化量（mL）。
4. 通过公式 实际流量(L/h) = (液体变化量(mL) / 运行时间(min)) * 60 / 1000 计算出当前频率下的实际流量。
5. 根据标定结果，您可以精确地设定泵的工作频率以达到目标投加量。

DFD系列设置：简单直观的手动频率调节

DFD系列是新道茨电磁泵中的基础手动型号，其设置过程非常简单 。

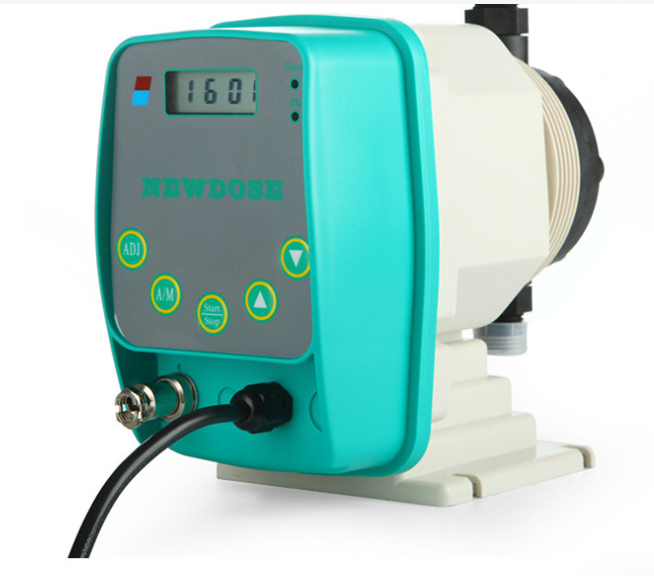

• 面板识别：其面板主要有电源指示灯、工作指示灯、启停键（Start/Stop）以及频率增加（▲）和减少（▼）键 。
• 设置步骤：
1. 接通电源，Power指示灯亮起 。
2. 按下Start/Stop键启动泵，工作状态指示灯会随泵的冲程闪烁 。
3. 通过按“▲”和“▼”键，直接设定屏幕上显示的冲程频率（例如从0-120次/分钟），即可完成流量调节 。

DP系列设置：实现精准的脉冲比例控制

DP系列的核心是接收外部脉冲信号，实现比例投加，其新道tc电磁泵设置更侧重于自动模式的参数配置。

手动/自动模式切换

在对DP系列进行设置前，需先选择工作模式。在泵停止状态下，通过按A/M键，可以在手动模式（屏幕显示H）和外部脉冲控制模式（屏幕显示P）之间切换 。

脉冲联动参数设置

这是DP系列设置的精髓，即设定外部输入脉冲与泵自身输出脉冲的比例关系 。

1. 切换到脉冲控制模式（P模式）。
2. 长按ADJ键进入参数设置菜单。
3. 屏幕会依次显示XXX L（泵的输出脉冲数）和XXX г（需要接收的外部脉冲数）。
4. 通过“▲”和“▼”键，分别设定这两个数值。例如，将输出脉冲数设为1，接收脉冲数设为10，即代表泵每接收到10个外部脉冲信号后，自身才动作1次（10:1分频）。
5. 设置完成后按ADJ键退出，泵即可按设定的比例进行工作 。

DM系列设置：玩转4-20mA模拟信号

DM系列能够接收标准的4-20mA模拟信号，实现高精度的闭环自动控制。其设置核心在于定义信号与泵工作频率的响应曲线。

手动/自动模式切换

同样，通过A/M键可在手动模式（屏幕显示F）和自动模式（屏幕显示A）之间切换 。

四步法设置模拟信号响应曲线

在自动模式（A模式）下，长按ADJ键5秒，即可进入参数设置界面，依次设置4个关键参数 ：

1. 参数1 (起控电流)：设定泵开始响应的最低电流值。例如，设为04.0，代表4mA。低于此电流，泵将停止工作。
2. 参数2 (终控电流)：设定泵达到最大响应的电流值。例如，设为20.0，代表20mA。
3. 参数3 (起控频率)：设定在“起控电流”（如4mA）时，泵的工作频率。通常设为0。
4. 参数4 (终控频率)：设定在“终控电流”（如20mA）时，泵的工作频率。例如，设为120，即最大频率。 通过这四步设置，您就定义了“当输入信号从4mA线性增加到20mA时，泵的输出频率从0线性增加到120次/分钟”的响应逻辑，从而完成新道tc电磁泵设置 。

DC系列设置：接入RS485通讯网络

DC系列是最高端的型号，其所有设置均通过RS485通讯指令完成，面板仅用于基本启停和状态显示。

• 通讯协议：采用Modbus RTU协议，通讯参数为9600波特率、8个数据位、1个停止位、无校验位 。
• 设置方法：由上位机（PC或PLC）根据协议，向指定地址的泵发送读/写指令。例如，要设定泵的运行频率，只需向该泵的地址为4的寄存器写入一个0-最大频率之间的数值即可。启动和停止则通过读写地址为2的寄存器来完成 。

结论

新道tc电磁泵设置的复杂程度与其智能化水平直接相关。从DFD系列的直观手动调节，到DP系列的脉冲比例设置，再到DM系列的模拟信号曲线定义，直至DC系列的通讯指令编程，新道茨提供了一整套从简到繁的控制方案。无论您选择哪一款，掌握其独特的设置方法，并结合精确的流量标定，都是发挥其精准计量性能、实现生产过程自动化的不二法门。

新道茨电磁泵设置常见问题 (FAQ)

1. 问：我的DM泵接收到4mA信号后为什么还在工作，而不是停止？答：这通常是因为起控频率（参数3）没有被设置为0。请进入参数设置菜单，检查参数3的值。如果它被设置成了某个非零值（例如10），那么即使在4mA的最低信号下，泵也会以10次/分钟的频率运行。请将其重新设置为000即可 。

2. 问：DP泵的脉冲比例怎么设置？比如我想让外部输入10个脉冲，泵才工作1次。答：这正是DP泵的“分频”功能。您需要进入脉冲参数设置菜单，将“泵的输出脉冲数”（屏幕显示XXX L）设置为1，然后将“需要接收的外部脉冲数”（屏幕显示XXX г）设置为10，保存退出即可 。

3. 问：我可以通过RS485通讯，远程知道DC泵当前的运行频率吗？答：可以。您只需要向该DC泵的设备地址发送一条读取指令（功能码03），读取地址为4的寄存器中的数值，返回的数值就是该泵当前设定的运行频率 。

4. 问：为什么我标定出来的实际流量和面板上频率计算出的理论流量有偏差？答：这是正常现象。理论流量是在清水、零背压等理想条件下测得的 。您的实际工况中，液体的粘度、比重、温度，以及出口管路的长度、弯头数量和系统背压，都会对最终的实际流量产生影响。这正是进行现场流量标定的意义所在。

5. 问：如果我只是偶尔需要调节流量，是不是买最基础的DFD系列，然后把频率调好就行了？答：完全正确。如果您的工艺对自动化没有要求，只需在不同批次生产时手动更改投加量，那么选择最基础的DFD手动系列是最经济、最可靠的选择。您只需通过流量标定，找出目标流量所对应的面板频率值，每次手动设定到该值即可，无需为用不上的自动化功能支付额外成本。
