为何精确的计量泵底座尺寸至关重要？

在项目规划阶段，提前获取准确的新道茨计量泵安装尺寸具有多重意义。这不仅仅是知道一个长和宽的数字那么简单，它直接关系到整个投加系统的稳定性和可靠性。

• 稳固运行的基础：精确的安装孔位确保泵体能够通过地脚螺栓与基础平台牢固连接，有效抑制泵在运行时产生的微小振动，保护内部精密部件。
• 管路对齐的保障：预先了解泵的整体尺寸和进出口位置，有助于工程师精确设计管路走向，避免因尺寸偏差导致管路拉扯、产生应力，从而引发泄漏风险。
• 提升安装效率：有了准确的计量泵底座尺寸，您可以提前加工定制安装支架或改造现有平台，待设备到场后即可快速就位，大大缩短安装调试周期。
• 优化空间布局：了解泵的占地面积和外形轮廓，有助于合理规划设备间的距离，为日常操作和未来维护预留出充足、安全的工作空间。

新道茨电磁计量泵系列底座尺寸详解

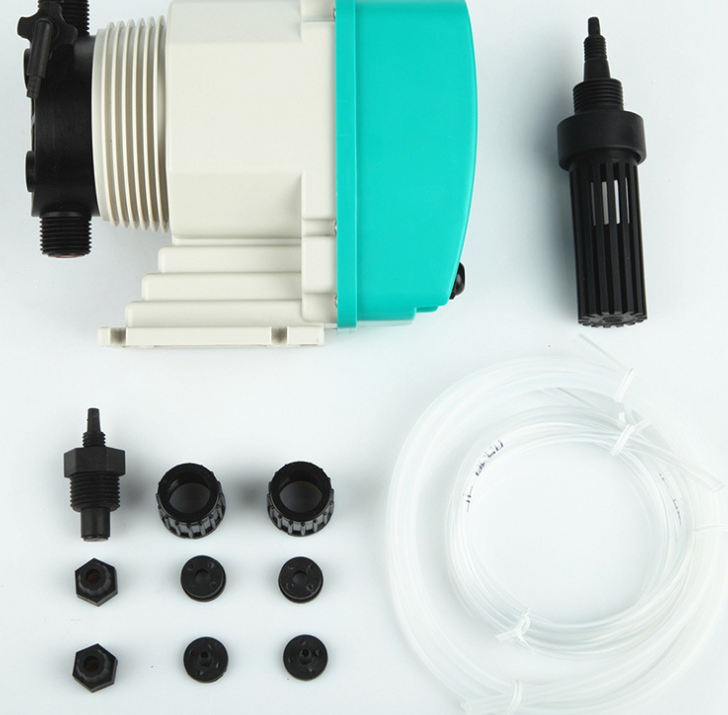

新道茨的电磁隔膜计量泵因其小巧、智能的特点而广受欢迎。其不同系列的底座尺寸有所不同，主要分为A、B、C、D四种规格。以下是详细的尺寸数据，供您在项目设计和安装时参考。

A型尺寸：适用于小流量M/HX系列电磁泵

这种紧凑的底座设计常见于流量较小的DFD-M、DFD-HX等系列。

• 适用型号：DFD-01-07-M, DFD-02-07-M, DFD-02-20-HX 等。
• 底座宽度：98 mm
• 安装孔距 (宽)：86 mm
• 安装孔距 (长)：59 mm
• 整体长度：约 172 mm

B型尺寸：适用于中等流量NX/LM系列电磁泵

当流量需求增加时，泵的尺寸也相应增大，B型尺寸适用于DFD-NX、DP/DM-LM等系列。

• 适用型号：DFD-12-07-NX, DFD-20-03-NX, DP-06-05-LM 等。
• 底座宽度：102 mm
• 安装孔距 (宽)：90 mm
• 安装孔距 (长)：95 mm
• 整体长度：约 195 mm

C型尺寸：适用于大流量GX/L/X系列电磁泵

C型尺寸覆盖了更大功率和流量的型号，是应用非常广泛的一个规格。

• 适用型号：DFD-23-05-GX, DC-09-03-L, DP-12-07-X 等。
• 底座宽度：110 mm
• 安装孔距 (宽)：80 mm
• 安装孔距 (长)：110 mm
• 整体长度：约 205 mm

D型尺寸：适用于超大流量X系列电磁泵

对于需要更大投加量的特定X系列型号，采用了更为稳固的D型底座。

• 适用型号：DP/DM/DC-30-03-X, DP/DM/DC-50-02-X 等。
• 底座宽度：110 mm
• 安装孔距 (宽)：80 mm
• 安装孔距 (长)：110 mm
• 整体长度：约 210 mm

关于新道茨机械计量泵的安装尺寸

与电磁泵不同，新道茨的ND、E、HND等系列机械计量泵通常拥有更强劲的电机和更复杂的传动机构，因此它们的体积和重量也更大。需要特别注意的是，在本次提供的系列操作手册中，并未包含这些机械泵型号的详细底座尺寸图纸。

考虑到机械泵的安装对基础平台的承重要求更高，我们强烈建议各位用户，在为这些型号进行计量泵安装规划时，务必在订货后或设备到场前，向您的供应商或新道茨官方技术支持索取对应型号的正式CAD图纸或安装尺寸图。这是确保安装万无一失最可靠的方法。

新道茨计量泵安装通用指南

无论您选择哪种型号，掌握了准确的北京新道茨计量泵底座尺寸后，还应遵循以下通用的安装原则：

选择稳固的安装平台

计量泵应安装在坚固、抗振的水平工作台或水泥基础上。平台的强度必须足以支撑泵的重量并吸收其运行时的振动，避免泵体倾倒或跌落。

确保水平安装

必须使用螺栓将泵的机座（底座）水平固定在工作平台上。任何倾斜的安装都可能影响内部润滑系统的效果和传动部件的寿命，甚至导致计量不准。

预留维护空间

在泵的周围，尤其是泵头和电机侧，应预留出足够的空间。这不仅是为了便于日常的流量调节和观察，更是为了在未来进行更换膜片、添加润滑油等维护保养操作时，能有舒适、安全的操作环境。

结论

精确掌握北京新道茨计量泵底座尺寸是成功安装的第一步，也是确保整个投加系统长期稳定运行的关键。对于电磁计量泵，本文提供的A、B、C、D四种规格尺寸数据可为您提供可靠的前期规划依据。而对于更为重型的机械计量泵，我们建议您通过官方渠道获取其精确的安装图纸。将准确的尺寸数据与科学的安装规范相结合，您的新道茨计量泵必将成为您生产流程中稳定可靠的得力助手。

关于新道茨计量泵安装尺寸的常见问题 (FAQ)

1. 问：如果我的安装平台预留孔位和泵的底座尺寸不完全匹配怎么办？答：不建议强行安装。最好的方法是根据泵的准确底座孔距，重新在平台上钻孔。如果平台材质不便钻孔，可以考虑制作一块“过渡钢板”，先将钢板固定在平台上，再在钢板上按泵的尺寸钻孔进行安装，以确保稳固。

2. 问：我找不到我的ND系列机械泵的底座尺寸图，该怎么办？答：如正文所述，本次提供的文件中未包含机械泵的尺寸图。最可靠的途径是直接联系您购买设备的供应商或致电新道茨（NEWDOSE）的官方技术支持热线，提供您具体的泵型号（如NDJ-100/0.5），他们会为您提供准确的官方尺寸图纸。

3. 问：电磁泵的安装孔是多大的螺栓孔？答：手册中的尺寸图标注了安装孔的间距，但未明确标注孔的直径。通常，这类尺寸的底座会采用M6或M8的螺栓。为确保万无一失，建议您在拿到实体泵后用卡尺测量孔径，或在索取官方图纸时一并确认螺栓规格。

4. 问：除了底座尺寸，安装计量泵时还需要注意哪些空间尺寸？答：非常重要的问题。除了底座占地面积，您还需要考虑：1. 垂直空间：确保泵的上方有足够空间，特别是对于立式电机。2. 泵头侧空间：为连接进出口管路和未来拆卸泵头、更换单向阀预留空间。3. 调节手柄/电机后端空间：为操作调节手柄或电机散热、接线留出足够位置。

5. 问：将泵固定在工作台上时，有什么特别的要求吗？答：有。除了使用规格匹配的螺栓外，建议在螺栓下使用平垫圈和弹簧垫圈。弹簧垫圈可以有效防止泵在长期运行的振动中导致螺栓松动，这是确保连接持久牢固的一个重要细节。
