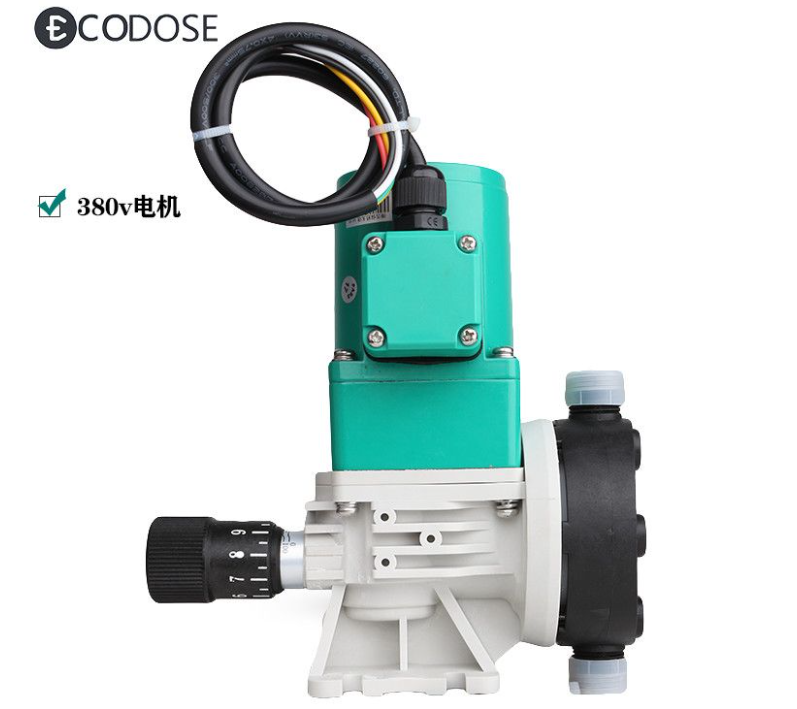

正确的安装是确保易道茨（ECODOSE）计量泵稳定、高效、安全运行的基石。不规范的安装可能导致泵性能下降、故障频发，甚至引发安全事故。本文将为您详细介绍易道茨计量泵如何安装，涵盖从选址、泵体固定到管路连接和电气接线的每一个重要环节。

重要提示： 在进行任何易道茨计量泵的安装操作前，务必仔细阅读您具体型号的官方《操作手册》，并严格遵守手册中的所有安全警告和当地的电气安装标准及规范。确保作业人员佩戴适当的防护用具，并断开总电源。

第一步：安装前准备与安全检查

在开始安装易道茨计量泵之前，进行充分的准备和安全检查是必不可少的。

1. 仔细阅读手册： 务必仔细阅读您所用易道茨计量泵型号的操作手册，了解其安装要求、性能参数和安全注意事项。

2. 检查泵体与附件： 收到泵时，仔细检查运输包装是否完好。打开包装后，核对所有物品，包括泵体和随附附件，是否齐全并与装箱单相符。

3. 准备安装工具与防护用具： 准备好所需的安装工具，并确保所有操作人员佩戴安全眼镜、手套以及防护服等个人防护用品，特别是当处理危险介质时。

第二步：泵的放置与固定

选择一个合适且稳固的安装位置对于易道茨计量泵的稳定运行至关重要。

1. 环境要求： 计量泵应安装在通风良好、无灰尘、干燥的地点，避免环境温度超过-10℃至45℃的范围，或泵和管道直接暴露在阳光直射的地方。室外安装时，必须做雨棚等防护设施。

2. 工作台选择： 使用螺栓将计量泵机座水平固定在坚固抗振的工作台上，防止泵倾倒或跌落。工作台应距离地面一定的高度，以便进口阀处连接的管道有足够的安装空间，并保证泵的进出口与地面垂直不倾斜。

3. 预留空间： 在泵的周围预留足够的空间，以便于后续的维护、调整和故障排除。

4. 防泄漏容器： 在泵头的下方准备一个容器，用于收集可能因膜片或油封破裂而泄漏的介质或润滑油。当处理危险介质时，此项尤为重要。

第三步：管路系统连接

正确的管路连接是确保易道茨计量泵正常工作和计量精度的关键。

1. 一般管路条件：

• 耐压要求： 所有管路必须能够承受系统中的最高压力。

• 避免额外负荷： 管道与泵头连接时，不应使泵头承受额外的负荷。安装管道时必须加装支撑并固定，以避免应力和振动。

• 管路清洁： 管路连接前，务必去除管路内部的毛刺、锐边和残渣，并将管道清理干净。

• 防堵塞/清洗： 当输送含有悬浮物或易产生沉淀物的介质时，建议在弯头处安装阀门或带管堵的四通，以便于不拆卸管路就能进行清洗。

• 泵头清洗： 在泵头的进出口管路附近安装三通和截止阀，以便于不拆卸管路就可清洗泵头。

• 避免空气段： 管路布置时应考虑到避免空气段的产生，建议管路呈倾斜状，这有助于排出空气，解决气阻问题。

2. 吸入管路连接：

• 防止气蚀： 在吸液冲程中，泵头内的压力必须高于物料的蒸汽压，以避免气蚀现象影响泵的性能。

• 安装位置： 泵的吸液端应尽量低于储液池的最低液位，使泵的吸液端能够直接自灌入药液，这有助于泵的启动和稳定运行。泵的安装应尽可能靠近加药箱，以减少管路损失和吸程。

• 吸程限制： 易道茨计量泵的吸入高度（吸程）最大为2米。如果泵头和药液之间的垂直高度差大于2米，泵可能无法正常工作。应尽量缩短两者之间的高度差。

• 气密性： 吸入管路的连接处必须绝对紧密连接，以防空气被吸入。空气吸入会导致吐出不良或泵运行不稳定。在管路安装完毕后，建议用空气和肥皂液测试管路是否泄漏。

• 管材选择： 吸入管路应使用具有光滑内壁的金属或硬质塑料管材，且口径应不小于泵头入口尺寸，以避免泵出现缺液现象。

• 管路布局： 吸入管路应尽量短而直，避免“Q”形管道和顶部弯头，以减少流动摩擦损失和防止空气段产生。

• 过滤器： 吸入管路必须使用过滤器，避免颗粒物等杂质进入泵内，造成对过流部件的堵塞和磨损。并应经常检查过滤器是否堵塞，及时清理。

• 高粘度介质： 当输送粘稠液体时，为减少流动损失，入口管路应适当放大。

3. 排出管道连接：

• 管路尺寸： 排出管道的口径应足够大，以避免在泵的出口端出现过大的压力损失。泵头出口最大工作压力不应高于泵铭牌上标明的最大额定压力。

• 背压阀： 当泵进出口压差小于1bar时，为保证计量精度，需要在计量泵的出口安装背压阀，人为地建立出口压力，并减小虹吸趋势。背压阀的安装位置通常应靠近泵的出口，如果同时安装脉动阻尼器，背压阀应装在脉动阻尼器之后。

• 安全阀： 为了安全有效地控制系统流量和压力，在泵和最近的截止阀之间的出液管路上安装安全阀。安全阀必须安装在计量泵出口处，靠近计量泵的地方，以防止出口管道堵塞而对泵、管路和设备造成损坏。安全阀的出液管应返回吸液池或接入排污管，其末端必须可见，以便检测到安全阀的泄漏。

• 排气阀： 为了帮助计量泵启动，建议在计量泵出口处安装排气阀。

• 截止阀： 在泵的吸液管和出液管都应安装截止阀。排液管路截止阀应位于安全阀的下游。

• 软管连接： 如果使用软管连接，需注意出口软管不宜接得过长且无固定，因为计量泵在工作时出口管路会产生脉动抖动，容易造成软管磨损而破裂。

第四步：电气连接

正确的电气连接是易道茨计量泵安全运行的基础。

1. 电源匹配： 确认供电电源的参数（电压、频率）与计量泵电机铭牌上标定的要求一致，防止电机烧损。

2. 电气保护： 电机的电气保护（如断路器、热继电器）必须与电机的额定电流相符。

3. 接地： 电源必须良好接地，确保操作安全。

4. 电机转向： 对于三相电机，连接地线和三根火线后，需点动电机查看电机转向是否与电机安装箭头一致（通常电机风叶应顺时针旋转）。如果反向，需任意调换两根火线的位置。如果电机反向运转，会对电机和泵造成损害，且不在保修范围。

5. 单相电机： 对于220V单相电机，参照手册中的接线图进行连接。如果电机反转，可根据图示指引调换特定线的位置来改变旋向。

6. 点动确认： 在计量泵接入电源后，务必进行点动操作，再次确认电机旋向。

结论

易道茨计量泵的安装是一个多环节、重细节的过程。从选择合适的安装位置，到遵循严格的管路连接规范，再到进行正确的电气接线，每一步都直接影响到计量泵的性能、可靠性和安全性。遵循《易道茨E型机械隔膜计量泵操作手册》中的详细指导，并严格遵守各项安全规定，是确保易道茨计量泵安装成功，并为后续的稳定运行奠定坚实基础的关键。在遇到复杂或不确定的安装问题时，及时寻求专业技术人员的帮助是明智之举。

常见问题解答 (FAQs)

1. 问：易道茨计量泵可以安装在室外吗？答： 根据手册，易道茨计量泵不适合在没有任何防护措施的露天环境下工作或存放。如果必须在室外安装，需要做雨棚等类似设施进行防护，以避免泵和管道直接暴露在阳光直射下，并保护其免受极端天气条件的影响。

2. 问：安装吸液管路时，管路太长或弯头太多会有什么影响？答： 吸液管路过长、管径过小或弯头过多，会增加流体在管路中的摩擦损失。这会降低泵的有效吸程，导致泵吸液困难、流量不足，甚至可能引起气蚀现象，影响泵的性能和寿命。因此，吸入管路应尽量短而直，并使用合适口径的管材。

3. 问：为什么在计量泵的出口管路上需要安装背压阀？答： 当计量泵在系统工作压力过低时工作，或者存在虹吸现象的风险时，安装背压阀至关重要。背压阀能提供一个恒定的预设背压，这对于容积式泵维持稳定的计量精度非常重要，同时也能有效防止虹吸，保护泵和系统。

4. 问：如何判断电机转向是否正确？如果错误了怎么办？答： 电机通常会有安装箭头指示正确的旋转方向。对于三相电机，在接好线后进行点动操作，观察电机风叶的旋转方向是否与箭头一致（通常是顺时针）。如果反向，需要断电后，任意调换三根火线中的两根位置。对于220V单相电机，手册也会提供相应的接线调整方法。

5. 问：安装完成后，如何测试管路连接是否气密？答： 吸入管路的气密性对于计量泵的性能至关重要。手册建议在管路安装完毕后，可以使用空气和肥皂液来测试管路是否泄漏。在有压力的管路连接处涂抹肥皂液，观察是否有气泡产生，以检查泄漏点。
