新道茨计量泵吸入能力对照：电磁泵与机械泵 3m 与 2m 吸程边界怎么选

• 核心要点：电磁泵吸程分两档：DFD-M、NX、HX、GX 是 3m，X、LM 系列是 2m。
• 核心要点：机械泵不叫吸程，叫最大吸入高度 2m（水柱），覆盖 NDJ、NDWS、NDWL、ND1000、ND2000、HND 与 E 系列。
• 核心要点：环境温度也分两档：NDJ 与 E 系列是 -10~45℃，NDWS、NDWL、ND1000、HND 是 0~45℃。
• 核心要点：吸入边界只用于对应系列。

3m、2m、2m（水柱）是三组数字，分别属于三个不同的系列范围。电磁泵 3m 档是 DFD-M、NX、HX、GX，2m 档是 X、LM 系列，机械泵是 2m（水柱）。写给负责加药系统选型的人员，计量泵吸入能力对照的第一步，就是把这三组数字放回各自的系列，不拼成通用吸程公式。

计量泵吸入能力对照先看哪组数字？

本节结论：先看泵的类别，再看数字。电磁泵看吸程，机械泵看最大吸入高度（水柱），两套表述体系不互换。新道茨电磁泵按子系列分吸程，机械泵按安装条件给最大吸入高度。不写清系列与单位，等于没有写吸入条件。把 3m 写到 X 系列头上，或者把机械泵的 2m（水柱）写成电磁泵的吸程，都是系列错位。

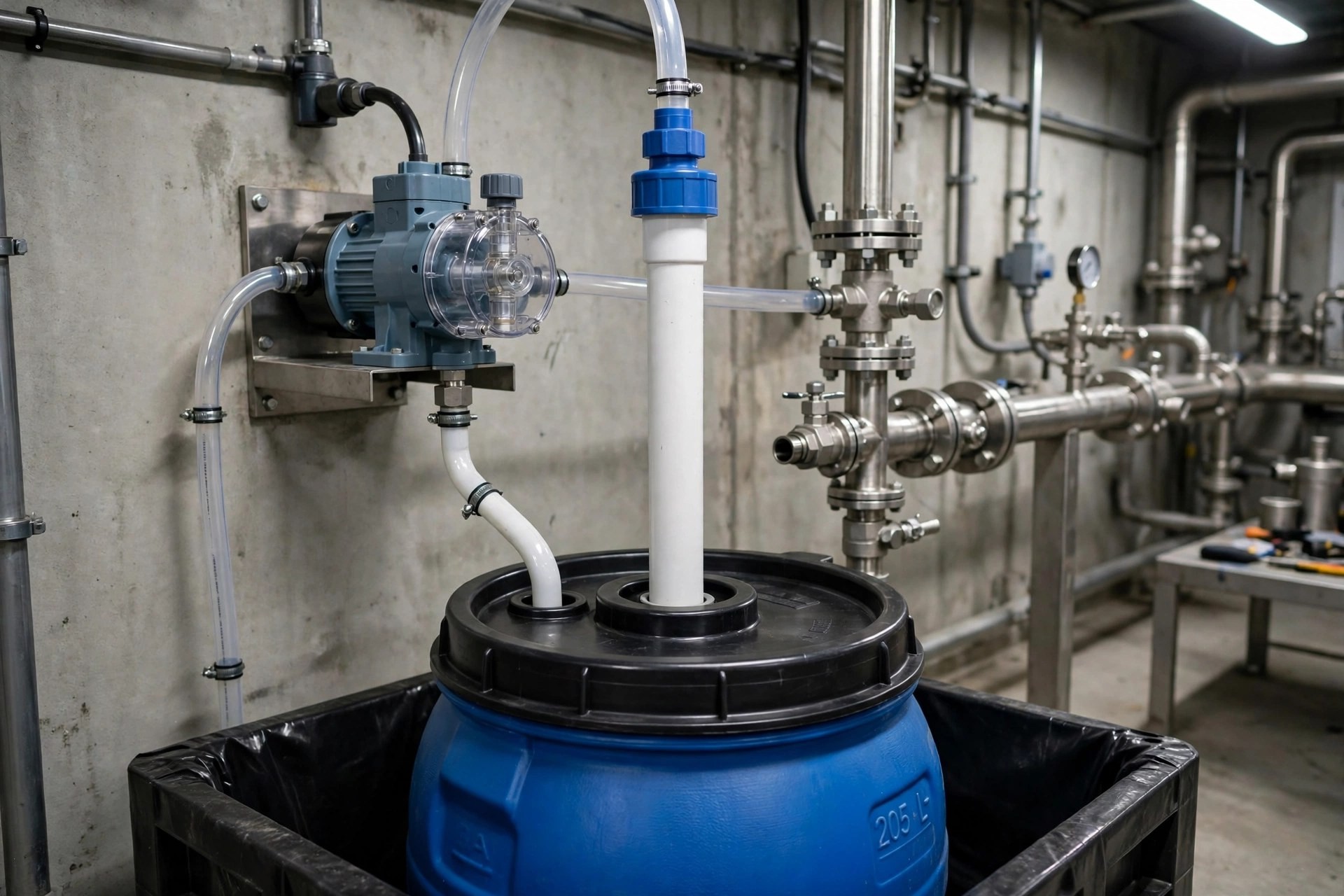

电磁泵的 3m 吸程覆盖哪些子系列？

本节结论：3m 属于 DFD-M、NX、HX、GX 四个子系列，不属于 X、LM 系列。四个子系列的流量与压力各不相同，吸程数字相同不代表可以互相替代。吸程只回答能不能吸上液，不回答流量与压力。

电磁泵的 2m 吸程覆盖哪些系列？

本节结论：2m 属于经典 X 系列与 LM 系列，DP-LM、DM-LM、DC-L 都在 2m 名单里。DP-LM、DM-LM、DC-L 控制方式不同，吸程都是 2m。2m 与 3m 的分界是系列分界，不是控制方式分界。

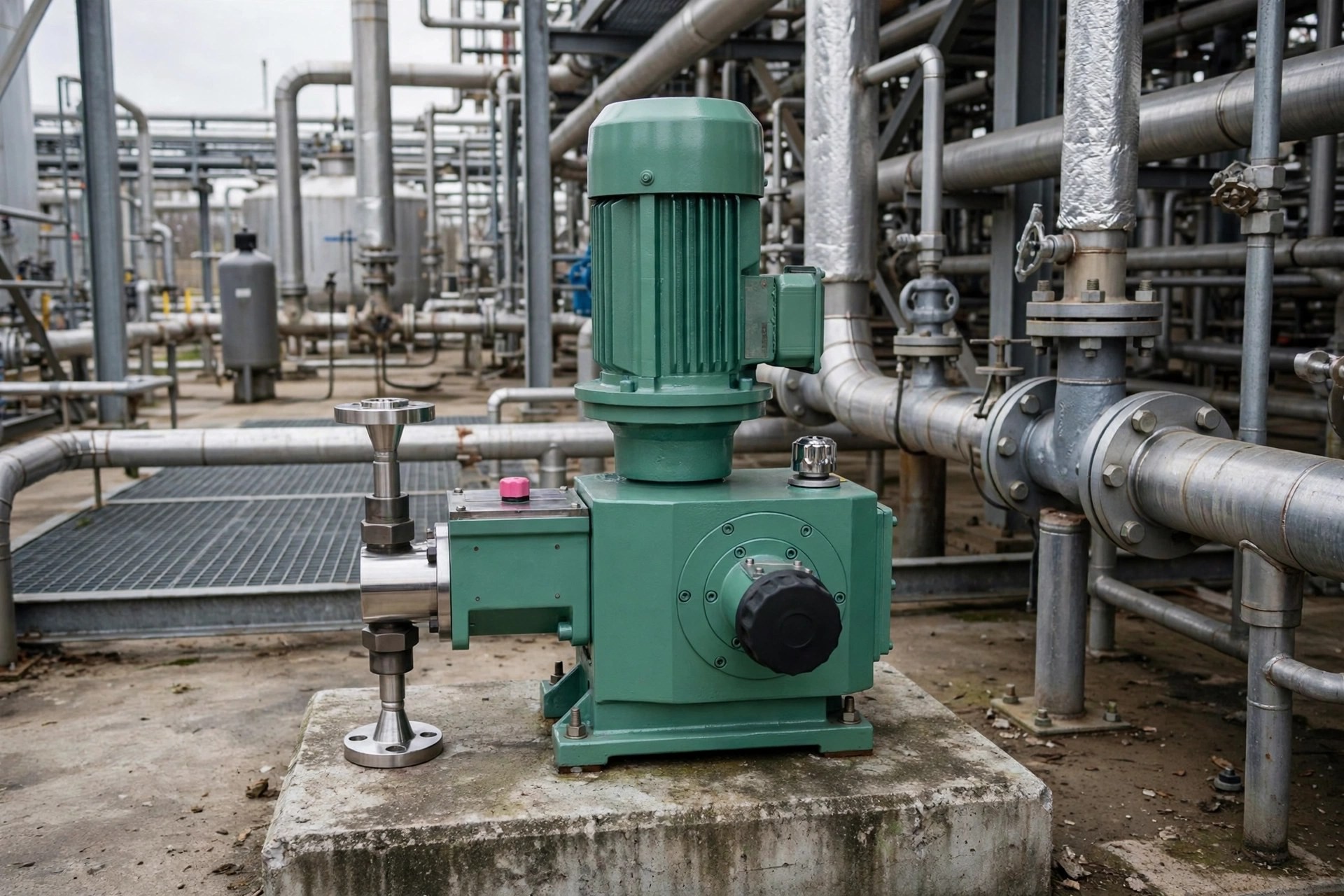

机械泵的 2m（水柱）是什么意思？

本节结论：机械泵的最大吸入高度是 2m（水柱），表述体系与电磁泵的吸程不同，不直接等同。新道茨机械隔膜计量泵 NDJ、NDWS、NDWL、ND1000、ND2000、HND 系列的最大吸入高度均为 2m（水柱）。易道茨 E 系列机械隔膜计量泵的最大吸入高度也是 2m（水柱），品牌归属不同，数字写法相同。水柱单位不能丢，否则 2m（水柱）会被误读成电磁泵吸程 2m。机械泵的精度是 ±1%，调节范围是 0~100% 无级调节，与吸入高度分开核对。

环境温度两档与吸入边界有什么关系？

本节结论：环境温度分两档，NDJ 与 E 系列是 -10~45℃，NDWS、NDWL、ND1000、HND 是 0~45℃，温度档与吸入数字分开核对。这是吸入数字、环境温度、压差条件的组合应用：三项共同决定安装方案成立。进出口压差小于 1bar 时装背压阀，与吸入高度并列核对。整机质保 1 年，不参与吸入与温度的判断。

选型决策表：按安装位置定吸入方案

本节结论：安装位置与系列名单对照，落在名单里才选，不在名单里就改方案。决策表按泵类别分行，电磁泵行只写吸程，机械泵行只写最大吸入高度（水柱），单位不串行。

结论

计量泵吸入能力对照定案分三步：①按类别定电磁泵或机械泵 ②按系列核对吸入数字 ③按温度档与压差补安装条件。电磁泵 3m 档是 DFD-M、NX、HX、GX，2m 档是 X、LM 系列；机械泵是 2m（水柱），温度分 -10~45℃ 与 0~45℃ 两档，压差小于 1bar 装背压阀。数字只用于对应系列。本篇锚点出自画册与说明书指定章节，未覆盖现场实测数据。

常见问题

Q1：电磁泵的吸程是不是统一 3m？

不是。DFD-M、NX、HX、GX 的吸程是 3m，经典 X 系列与 LM 系列的吸程是 2m，分系列核对。

Q2：机械泵的 2m 与电磁泵的 2m 是同一个意思吗？

不是。机械泵写的是最大吸入高度 2m（水柱），电磁泵写的是吸程 2m，两套表述体系不互换。

Q3：NDWS 系列的环境温度是多少？

0~45℃。NDWS、NDWL、ND1000、HND 都是 0~45℃，NDJ 与 E 系列是 -10~45℃，不要串用。

Q4：进出口压差小于 1bar 时要做什么？

装背压阀，与吸入高度并列核对。

Q5：只知道安装高度差，不知道泵的系列，能选型吗？

不能。先定系列，再核对数字。
