新道茨在线仪表联动投加：pH/ORP/电导率三路信号怎么接泵

• pH 路用 ARK82 配 ARK62 电极，量程 pH 0–14，接 DM、DP、DC 各不相同。
• ORP 路用 ARK83 配 ARK63 电极，量程 ±2000mV，电极与变送器不能串用。
• 电导率路用 ARK84 配 ARK64 电极，画册未给 ARK84 量程数字，本篇不写量程。
• 三路变送器统一用 DC24V 供电，防护等级 IP65，输出 4–20mA 与 RS485。

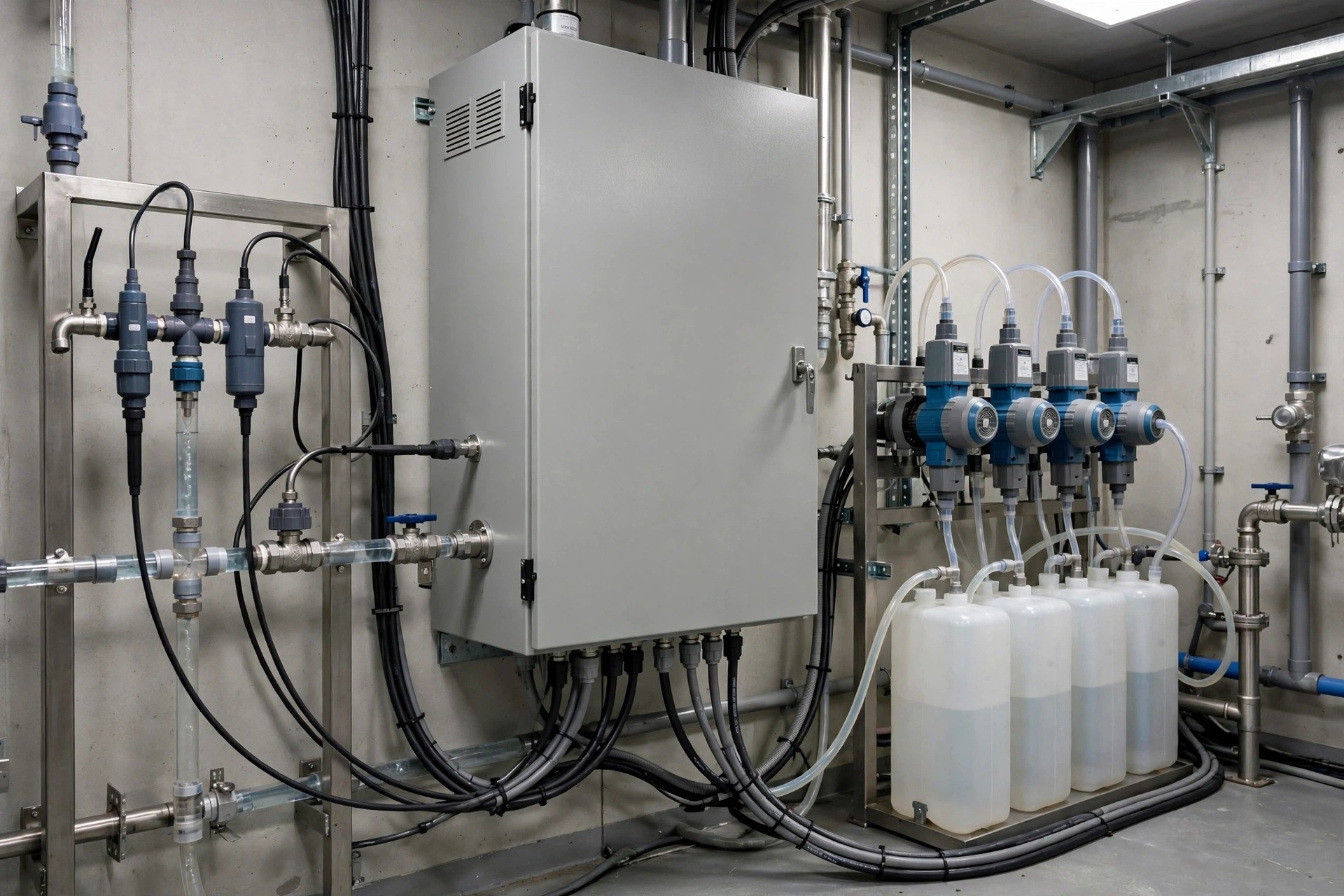

现场同时在线监测 pH、ORP、电导率，投加泵要跟着水质变化走。在线仪表联动投加的接法，就是把三路变送器的信号按类型分给对应的泵：模拟信号接 DM，脉冲信号接 DP，RS485 信号接 DC。新道茨 ARK 系列是加药系统配套的工业在线测控仪表，变送器与电极一一配对，不能串用。

三路仪表各测什么？

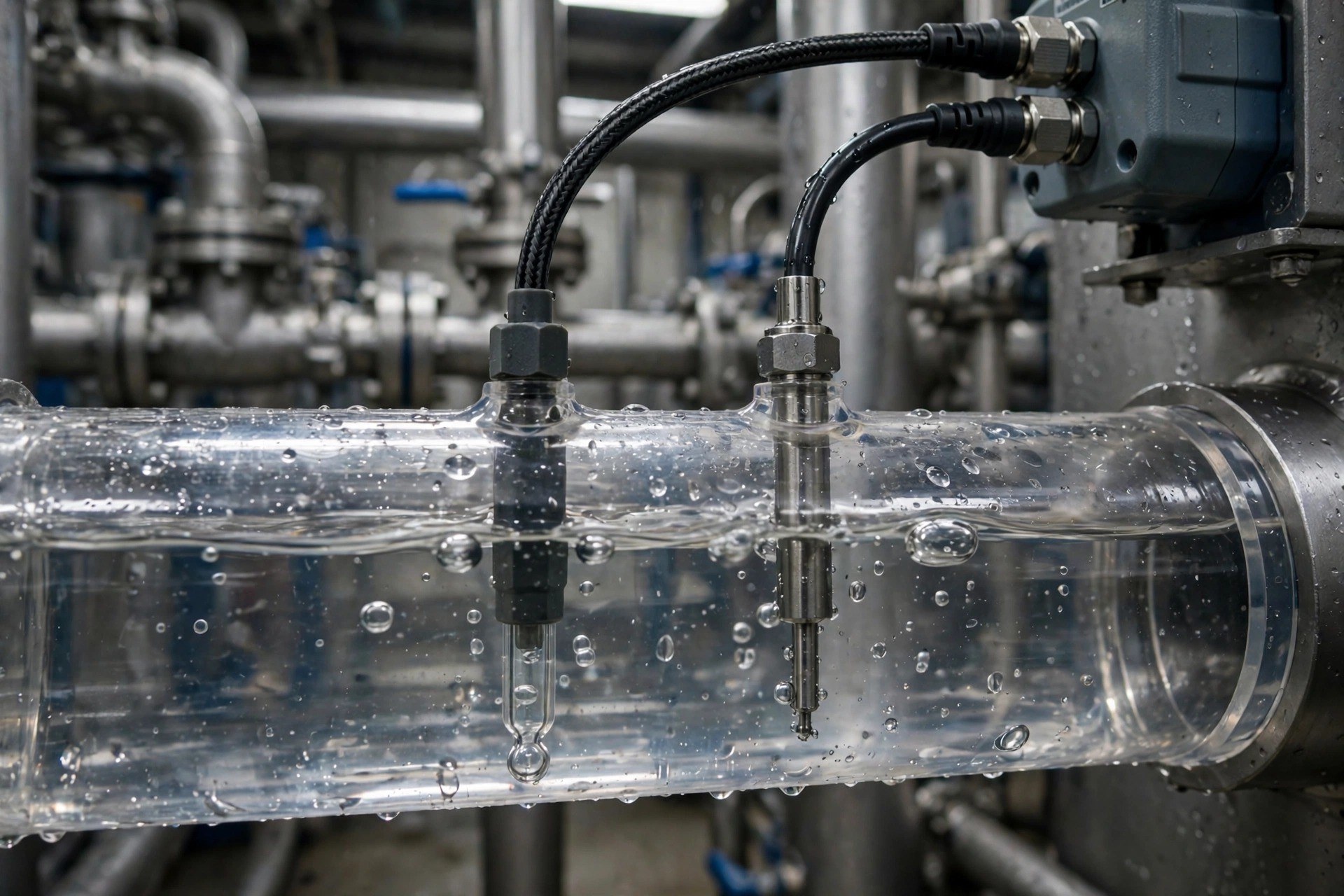

这篇写给负责加药系统接线与联动调试的人员。三路仪表各测一项指标，各配一只电极，配对关系固定。ARK82 是 pH 变送控制器，量程 pH 0–14，配 ARK62 电极。ARK83 是 ORP 变送控制器，量程 ±2000mV，配 ARK63 电极。ARK84 是电导率变送控制器，配 ARK64 电极。

三路变送器统一用 DC24V 供电，防护等级 IP65，输出包括 4–20mA 与 RS485。供电与输出统一，不等于信号可以混接，接泵时先分清信号类型，再选泵的控制方式。

在线仪表联动投加怎么接 DM？

模拟信号一路接 DM。DM 的远程控制方式是 0/4–20mA 模拟电流信号，4–20mA 之间按比例控制冲程频率，正比例与反比例均可调节。正比例是电流增大、脉冲频率增大；反比例是电流越小、脉冲频率越大。

DM 可设定两点及对应频率，用两点控制投加量。模拟信号直接接入泵，不需要额外控制仪表，数字显示工作频率，DM 带液位开关接口。三路的 4–20mA 输出都可以这样接 DM，正比例还是反比例由投加逻辑决定。

仪表信号怎么接 DP？

脉冲信号一路接 DP。DP 的远程智能控制方式是数字脉冲信号控制，外部脉冲信号调节流量比例，可以接受各种仪表直接发出的脉冲信号，包括方波信号与干节点信号。DP 面板可手动与自动模式切换，接仪表信号时用自动模式，调试时切回手动模式。

DP 与 DM 的分界就在信号类型上：仪表输出脉冲信号，走 DP；输出模拟电流信号，走 DM。同一台变送器同时给出两种输出时，先定用哪一种信号做投加控制，再接对应的泵，不做重复控制。

RS485 一路怎么接 DC？

RS485 信号一路接 DC。DC 的远程智能控制方式是 RS485 通讯协议，可以与上位机通讯，实现在线启停控制，适合高自动化集中控制。DC 带液位开关接口，数字显示工作频率。

RS485 接法是信号走通讯链路，不走单路模拟量或单路脉冲量。上位机通过 RS485 与 DC 通讯，投加泵启停由上位机在线控制，控制逻辑在上位机一侧，不在泵面板频率设定上。

在线仪表联动投加决策表怎么用？

决策表按信号类型分行。

核对顺序是先定信号类型，再认变送器与电极的配对，最后定泵。ARK62 只配 ARK82，ARK63 只配 ARK83，ARK64 只配 ARK84，任何一对串用，对应关系都会错位。这是信号类型与电极配对的组合应用，信号定泵，配对定读数，两者共同决定联动成立。

结论

在线仪表联动投加的接法不复杂，复杂的是信号类型不能混。pH 路是 ARK82 配 ARK62，ORP 路是 ARK83 配 ARK63，电导率路是 ARK84 配 ARK64，三路变送器用 DC24V 供电，防护等级 IP65，输出 4–20mA 与 RS485。模拟信号接 DM，用正反比例与两点对应频率控制投加量；脉冲信号接 DP，用方波或干节点信号控制；RS485 信号接 DC，由上位机在线启停。①先分信号类型，②再认电极配对，③最后定泵。本篇数据锚点全部出自产品画册指定章节，未覆盖现场实测数据。

常见问题

Q1：ARK62 电极能不能配 ARK83 变送控制器？

不能。ARK62 是 pH 电极，只配 ARK82；ARK83 配的是 ARK63 ORP 电极。

Q2：ARK84 的量程是多少？

画册未给 ARK84 量程数字，本篇不写量程，只写 ARK84 是电导率变送控制器，配 ARK64 电极。

Q3：DM 接模拟信号时还需要额外控制仪表吗？

不需要。模拟信号直接接入 DM，正反比例可选，可设定两点及对应频率，数字显示工作频率。

Q4：DP 接受哪种仪表脉冲信号？

DP 接受仪表直接发出的脉冲信号，包括方波与干节点信号，手动与自动模式可切换。

Q5：DC 的 RS485 接法与 DM、DP 有什么不同？

DC 用 RS485 与上位机通讯，实现在线启停；DM 用模拟信号，DP 用脉冲信号，接法不同。
