新道茨机械泵选配对照：电动冲程调节/变频电机/防爆电机怎么选

• 电动冲程调节接收 4–20mA 信号实时改变冲程长度，调节方式代码是 I。
• 变频电机在选型代码里的电源代码是 AVF，防爆电机是 AEX，防爆等级是 Ex d II BT4。
• 三项选配适用的系列是 NDWS、NDWL、ND1000、ND2000、HND，NDJ 系列不在画册列出的适用范围里。
• 选配先定控制需求，再定电源与防爆需求，手动调节代码 H 是三项之外的基准。

不少人以为三项选配可以随意叠加到任意一台机械泵上，再按价格高低取舍，这个误区正是机械泵选配对照要先纠正的：选配写在选型代码里，每一项对应不同的电源代码或调节方式代码，适用系列也有明确范围。这篇写给负责机械泵选型的人员，对照三项选配的管辖范围再下结论。

机械泵选配对照：三项选配各管什么？

结论是三项各管一摊事，不互相替代。新道茨机械隔膜计量泵是电机驱动的隔膜计量泵，选型代码由型号、排量、压力、泵头材质、电源、调节方式组成，选配就落在电源与调节方式这两段代码里。电动冲程调节管冲程长度，变频电机管电机电源类型，防爆电机管防爆电源类型，选型时先分清要解决的是控制问题、电源问题还是防爆问题。

电动冲程调节怎么改变排量？

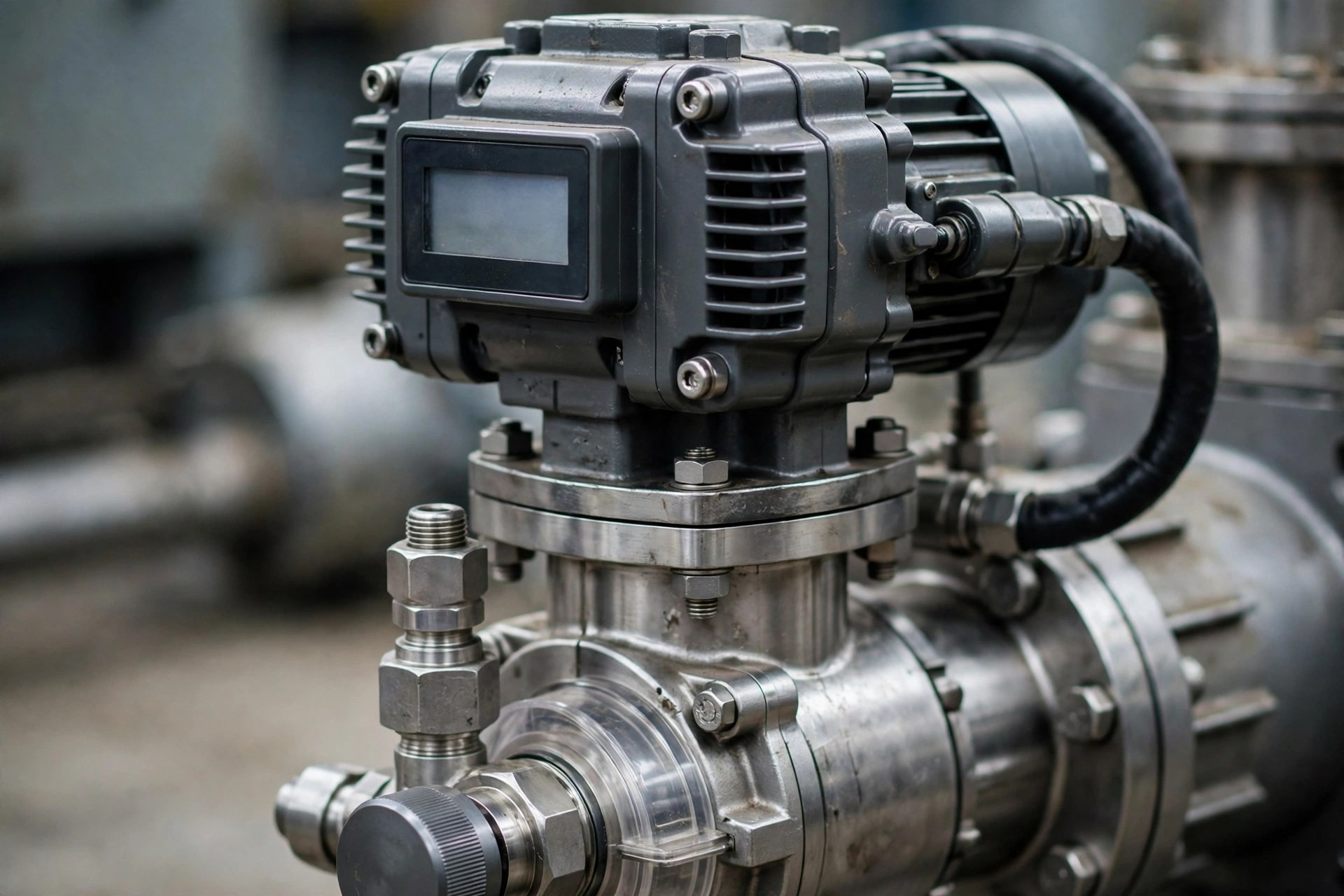

结论是改冲程长度，不改电机转速。电动冲程调节装置接收 4–20mA 模拟信号，实时改变冲程长度从而改变排量。手动模式下，操作面板精确设定并显示冲程长度。

传统旋钮没有自锁功能，冲程长度会随机变化并产生误差，电动装置具有误差补偿功能。电动冲程调节装置还具有归零功能，在 4–20mA 模式下可实现正比例投加和反比例投加。调节方式代码 I 就是电动冲程流量调节，代码 H 是手动调节，两者在选型代码里互斥出现。

变频电机与防爆电机分别解决什么问题？

结论是变频解决电源类型问题，防爆解决防爆电源问题，两者都写在电源代码段。电源代码 A 是 3ph 380V 50/60Hz 标准电机，代码 B 是 220V 50/60Hz 标准电机。变频电机的电源代码是 AVF。

防爆电机的电源代码是 AEX。

防爆等级是 Ex d II BT4。

选变频还是选防爆，先看现场电源与防爆要求，不看流量大小。流量与压力由型号档位决定，电源代码只决定电机按哪种电源与防爆条件供货，选错电源代码，泵到了现场也接不上既定的供电与防爆条件。

三项选配对照表怎么用？

结论是按需求列对号入座，再核对适用系列与代码。

画册另有一条智能冲程调节装置，同样接收 4~20mA 信号实时改变冲程长度，卖点是克服变频调速改变排量的缺陷。把它放在对照里，是为了区分“改冲程”与“改转速”两条路线，不把它算进选型代码的三项选配。NDJ 系列在画册条目中没有列出这三项选配，选型时不把三项写到 NDJ 系列头上。

选型时先定哪一项？

结论是先定控制，再定电源与防爆。需要外部信号实时改排量，先定调节方式 I；不需要信号调节，保留手动调节 H。电源按现场供电定 A、B 或 AVF，防爆场合再定 AEX。顺序反过来，先谈价格再补代码，容易出现代码写了 I 却没有信号源，或者写了 AEX 却不是防爆场合的错配。这是控制信号、电源类型、防爆条件的组合应用：信号定调节方式，电源与防爆条件共同决定代码是否成立。

结论

机械泵选配对照的答案收成三步：①按控制需求定调节方式，需要 4–20mA 实时改冲程长度选 I，否则保留手动 H；②按电源与防爆需求定电源代码，变频选 AVF，防爆选 AEX，标准电机看 A 与 B；③核对适用系列，NDWS、NDWL、ND1000、ND2000、HND 在列，NDJ 系列不在列，本篇数据锚点全部出自产品画册指定章节，未覆盖现场实测数据。

常见问题

Q1：电动冲程调节接收什么信号？

接收 4–20mA 模拟信号，实时改变冲程长度从而改变排量，调节方式代码是 I。

Q2：电动冲程调节的手动模式能做什么？

手动模式下操作面板精确设定并显示冲程长度，装置具有误差补偿功能与归零功能。

Q3：变频电机的电源代码是什么？

AVF。标准电机电源代码 A 是 3ph 380V 50/60Hz，代码 B 是 220V 50/60Hz，变频电机与两者区分。

Q4：防爆电机的电源代码与等级是什么？

电源代码是 AEX，防爆等级是 Ex d II BT4。

Q5：三项选配能写到 NDJ 系列头上吗？

不能。NDJ 系列在画册条目中没有列出这三项选配，适用系列是 NDWS、NDWL、ND1000、ND2000、HND。
