新道茨经典X系列电磁隔膜泵：二十余年长青机型的选型与维护

• 新道茨X系列是电磁隔膜计量泵，画册称其"历经二十余年雨雪风霜"，规格段覆盖2–50L/h。
• 新道茨X系列支持DFD、DP、DM、DC四种控制方式：手动调节、外部脉冲信号、4–20mA模拟信号、RS485通讯。
• 统一机身参数：吸程2m、65W、220V 50Hz、3.8Kg、IP55防护等级。
• 日常维护：每6个月检查泵头紧固、防止空转（可装液位开关）、长期停用前清水循环10–20分钟。

新道茨X系列是电磁隔膜计量泵，画册中称为"历经二十余年雨雪风霜的NEWDOSE-X系列"。它覆盖2–50L/h八个规格段，DFD、DP、DM、DC四种控制方式全覆盖，同一机械平台换装不同控制头即可应对手动加药到RS485集中控制的多种需求。

"历经二十余年"的X系列靠什么长青？

同一机械平台配四种控制头，是X系列二十多年不衰的原因。DFD、DP、DM、DC四种控制方式共享同一套规格段：选型先按流量和压力定规格，再按控制需求定控制方式。八个规格段的参数如下：

型号	流量(L/h)	压力(bar)	频率(spm)
DFD-02-16-X	2	16	120
DFD-06-07-X	6	7	120
DFD-09-07-X	9	7	120
DFD-12-07-X	12	7	120
DFD-15-03-X	15	3	120
DFD-20-03-X	20	3	160
DFD-30-03-X	30	3	160
DFD-50-02-X	50	2	240

X系列吸程2m，电机功率65W，整机重量3.8Kg，防护等级IP55。

DFD、DP、DM、DC四种控制方式怎么选？

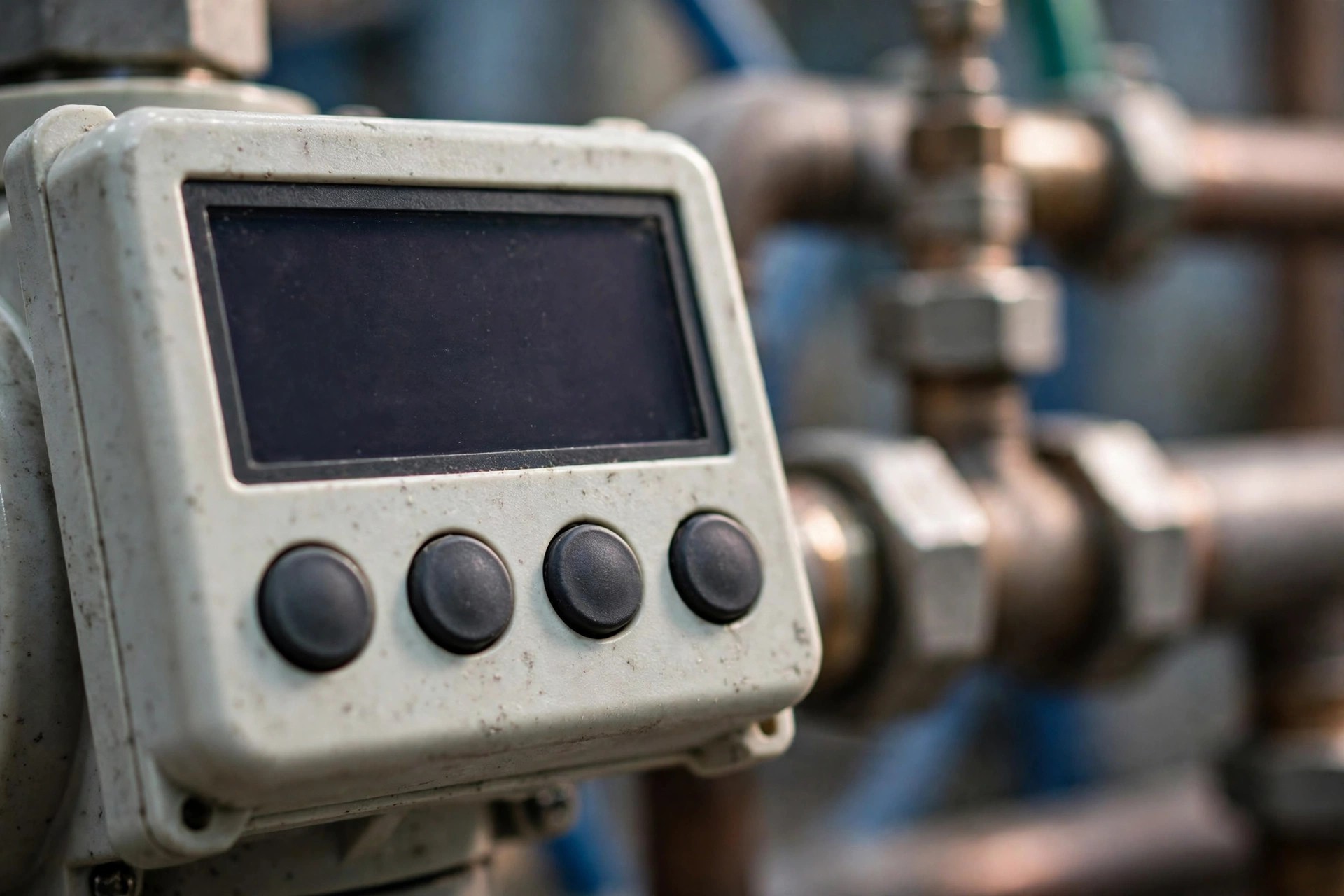

按现场有没有上位机、有没有仪表信号源来选。DFD手动调节冲程频率，数字显示当前工作频率，按键控制启停和频率，适合手动加药场合。DP接受外部脉冲信号控制冲程频率，可选分频/倍频模式，手动/自动可切换，能直接接入仪表发出的脉冲信号，适合流量计联动的比例投加。

DM接受外部模拟信号0–20mA/4–20mA控制冲程频率，可正反比例调节，可设定两点及对应频率控制投加量。DC通过RS485通讯调节冲程频率，可与上位机通讯实现在线启停控制，最多同时控制128台DC计量泵。四种控制头都带液位开关接口，可加装防止空转。

按流量和压力选型时看哪两列？

流量和压力必须同时满足，"流量-压力"是固定组合：小流量高压力选DFD-02-16-X（2L/h、16bar）；6–12L/h、7bar段有DFD-06-07-X、DFD-09-07-X、DFD-12-07-X三档；15–30L/h段对应DFD-15-03-X、DFD-20-03-X、DFD-30-03-X；最大流量选DFD-50-02-X（50L/h、2bar）。

流量计算：当前流量 = 计量泵最大流量 ÷ 120（或160）× 当前工作频率。标准配件包括2米PVC进液管、1.5米PE出液管、喷射阀、过滤底阀和连接三件。

新道茨X系列日常维护要检查哪几项？

X系列维护核心是防空转、紧固泵头、停用前清水循环。定期检查液位，可加装液位开关防止空转；每6个月至少检查一次泵头是否紧固、各部件是否完好；单向阀和过滤器定期清洗，周期按实际工况定。

长期停用前用清水循环10–20分钟，断电后阴凉干燥存放；整机质保1年。

结论

新道茨X系列是"历经二十余年雨雪风霜"的电磁隔膜计量泵长青机型：2–50L/h八个规格段，DFD、DP、DM、DC四种控制方式全覆盖，吸程2m、65W、220V 50Hz、3.8Kg、IP55统一机身。选型按"先定流量和压力、再定控制方式"两步走，维护抓住防空转、每6个月检查紧固、停用前清水循环10–20分钟三件事。

常见问题

Q1：X系列的DP-X、DM-X、DC-X和DFD-X规格一样吗？

一样。DP-X、DM-X、DC-X与DFD-X共享X系列八个规格段，区别只在控制方式：手动调节、脉冲信号、模拟信号或RS485。

Q2：现场只有一台流量计的脉冲输出，X系列选哪种控制？

选DP。DP接受外部脉冲信号控制冲程频率，可选分频/倍频模式，能直接接入流量计发出的脉冲信号。

Q3：想用PLC的4–20mA输出控制X系列加药量，行吗？

行，选DM。DM接受4–20mA模拟信号控制冲程频率，可正反比例调节，可设定两点及对应频率控制投加量。

Q4：X系列泵头漏液一般是什么原因？

常见原因是泵头松动、膜片损坏或密封件丢失。先检查泵头是否紧固，再检查膜片和密封件；介质或环境温度过高也会引发泄漏。

Q5：X系列长期不用，重新启用前要注意什么？

停用前已清水循环10–20分钟并断电存放。重新启用前检查泵头紧固、单向阀过滤器干净、管路无老化，确认液位正常后再开机。
