新道茨Evodose小机型选型：1–9L/h 步进电机泵四档怎么选

作者：新道茨工程师来源：本站发布时间：2026-10-24 10:33:16 阅读：0

导读：本文标题为，新道茨Evodose小机型选型：1–9L/h 步进电机泵四档怎么选作者：新道茨工程师，本文描述了新道茨Evodose小机型选型：1–9L/h 步进电机泵四档怎么选一些技巧

小机型只有四档：1/7/180、3/7/240、6/5/240、9/3/240，全部 15W、1.8kg，管径统一 4*6。
EFD 是手动版本；EP（脉冲信号）、EM（4-20mA）、EC（RS485）是同一四档规格的远程控制版本，2.3kg。
步进电机驱动，调整范围 1–100，准确度 ±1，高效输送不易气锁，适合 1–9L/h 小流量精准投加。
宽压 100–240V（50/60Hz），可 24V 供电；膜片 PTFE，标配泵头 PVC。

Evodose小机型选型只剩两个动作：按流量压力段从 1/7/180、3/7/240、6/5/240、9/3/240 四档里对号入座，再按现场控制信号从 EFD 手动、EP 脉冲、EM 4-20mA、EC RS485 里选版本。新道茨 Evodose 系列是步进电机驱动的精密计量泵，小机型覆盖 1–9L/h 流量段，本文主要写给做小流量精准投加的加药系统选型工程师。

Evodose小机型选型四档规格怎么对号入座？

结论：只看流量和压力，四档直接对号入座，没有交叉重叠。

规格	流量 L/h	压力 Bar	泵速 SPM	功率	重量	管径
1/7/180	1	7	180	15W	1.8kg	4*6
3/7/240	3	7	240	15W	1.8kg	4*6
6/5/240	6	5	240	15W	1.8kg	4*6
9/3/240	9	3	240	15W	1.8kg	4*6

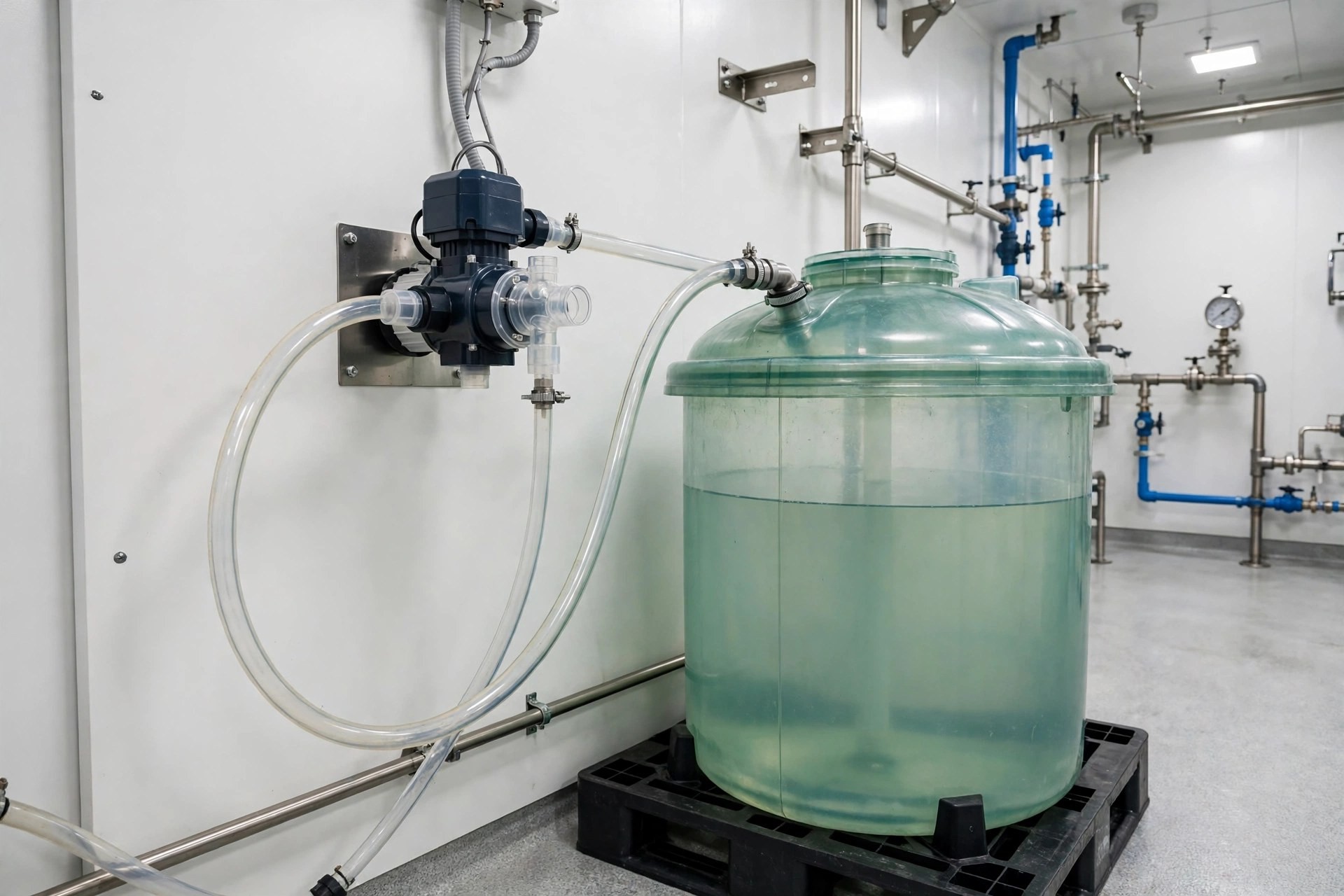

新道茨Evodose小机型选型：1–9L/h 步进电机泵四档怎么选

四档流量 1、3、6、9L/h，覆盖全段；压力 7、7、5、3Bar，流量越大压力越低。功率、重量、管径四档完全相同（15W、1.8kg、4*6），所以选型时只看流量和压力两个数，别的参数不用比。

EFD、EP、EM、EC 四个版本怎么按控制信号选？

结论：手动调频选 EFD；有远程信号时，按信号类型对号入座，三个远程版本与 EFD 同规格。

下表是"Evodose 控制版本选型决策表"：

现场控制条件	推荐版本	控制信号	重量	选择结论
无上位信号，现场手动调频	EFD	手动	1.8kg	直接选 EFD
仪表输出脉冲信号	EP	脉冲信号	2.3kg	有脉冲信号源时选 EP
控制系统输出电流信号	EM	4-20mA	2.3kg	有 4-20mA 输出时选 EM
上位机集中控制	EC	RS485	2.3kg	有 RS485 通讯时选 EC

Evodose 控制方式只有 EFD/EP/EM/EC 四种，绝不写成 DFD/DP/DM/DC。EP、EM、EC 与 EFD 共享同一四档规格（1/7/180、3/7/240、6/5/240、9/3/240），远程版本重量 2.3kg，比手动版 1.8kg 重 0.5kg。选型时按两步走：①按流量压力段从四档里对号入座；②按现场控制信号在 EFD 手动和 EP/EM/EC 远程版本之间选。先按流量压力段定四档，再按控制信号定版本，两步走完。

小流量精准投加为什么选步进电机？

结论：1–9L/h 的小流量精准投加，步进电机驱动的调节精度和防气锁特性是核心依据。

步进电机驱动，调节精准。调整范围 1–100，准确度 ±1。小流量工况下药液容易在泵头内积气，步进电机的高效输送特性让泵不易气锁，投加不中断。宽压设计 100–240V（50/60Hz），可 24V 供电，低压直流供电的现场直接接入。PTFE 膜片兼容性强。标配泵头 PVC，可选 PVDF、PTFE、SS316，介质腐蚀性变化时只换泵头材质档，流量段不用重选。泵用配件标配 2 米 PVC 进液管、1.5 米 PE 出液管、喷射阀、过滤底阀、连接三件。

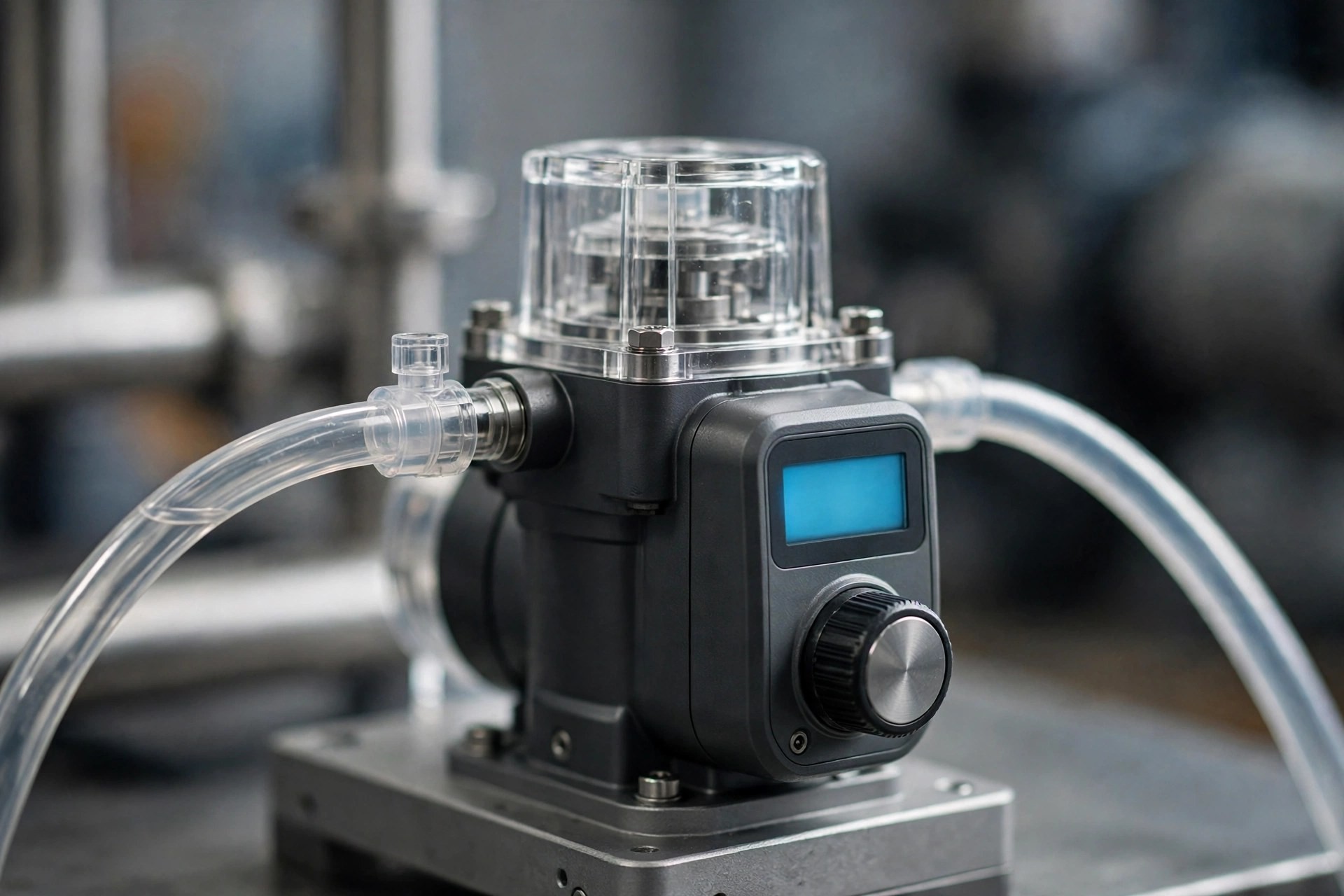

新道茨Evodose小机型选型：1–9L/h 步进电机泵四档怎么选

结论

新道茨Evodose小机型选型按两步走：1/7/180、3/7/240、6/5/240、9/3/240 按流量压力对号入座，EFD 手动或 EP/EM/EC 远程按现场条件选。两步法把流量规格、控制信号、供电条件三域信息合成一张选型流程。步进电机驱动、调整范围 1–100、准确度 ±1、高效输送不易气锁，是 1–9L/h 小流量精准投加选 Evodose 小机型的直接理由。本篇数据锚点全部出自产品画册 Evodose 指定章节。
